Сварог DRAGON 3.0 [9/53] Ослабить гайки зубчатой рейки

В случае 6-ти метрового станка (2500х6000), собираются правая и левая секции

станка и далее производится стыковка и фиксация секций, как показано на рисунке ниже.

Ослабить гайки

зубчатой рейки

Вывернуть

фиксирующий винт

Состыковать рельсы

Затянуть фиксирующие винты

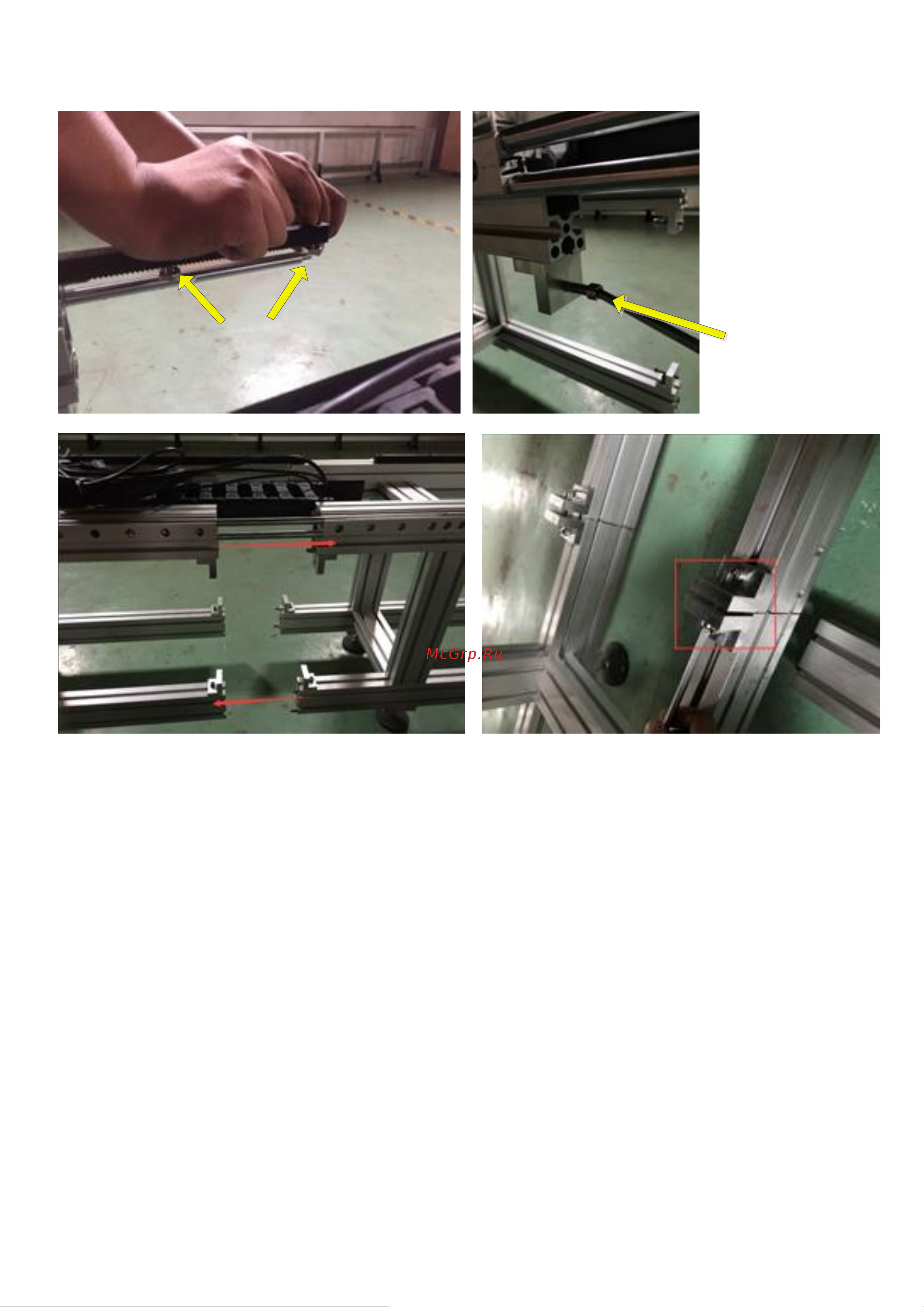

Рис.12 - Стыковка секций 6-ти метрового станка (2500х6000)

Аналогично состыковать и зафиксировать секции заднего опорного рельса, как

показано на рисунках ниже. Для регулировки соосности зубчатых реек при стыковке

секций использовать из комплекта регулировочную зубчатую планку. Зазор между

зубцами реек должен быть одинаковый, минимальный. После выставления зазора

необходимо затянуть винты зубчатых реек.

Двигатели должны перемещаться по зубчатым рейкам плавно без люфтов по всей

длине одинаково. В ходе монтажа допускается перемещение двигателей вручную по

рейкам. При этом станок должен быть отключен от сети переменного тока. Перемещение

должно быть плавным с малой скоростью во избежание поломки двигателей. При

подключении станка к сети переменного тока все двигатели блокируются. В этом случае

перемещение вручную категорически запрещено!
