7

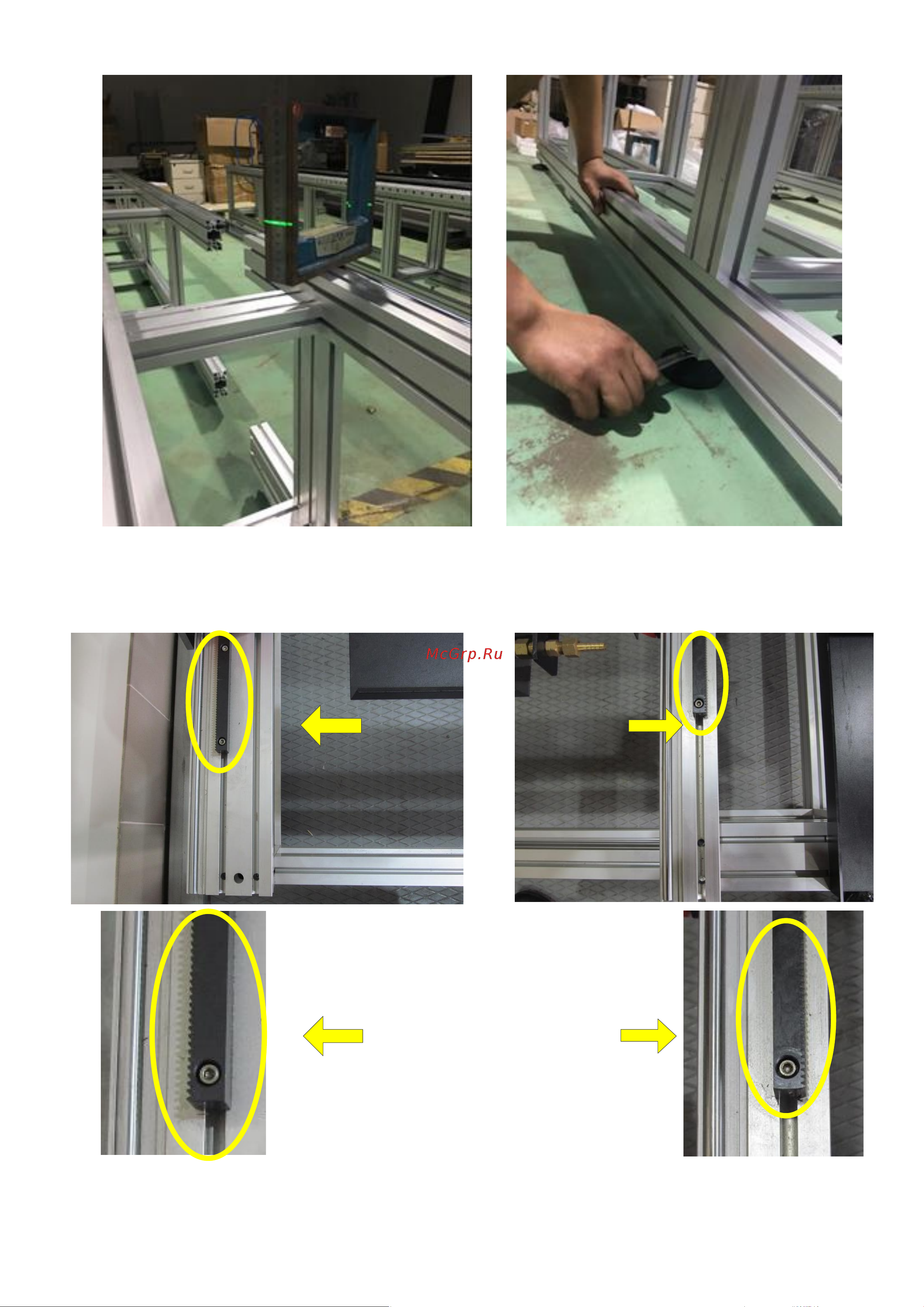

Установить стойки основного рельса в уровень.
Рис.9 - Регулировка уровня стоек
!Внимание: Рельсы установить таким образом, чтобы зубцы реек находились в
противоположных направлениях от центра станка, как показано на рисунке ниже
центр станка
центр станка
Задний опорный рельс
основной рельс
Рис.10
