6

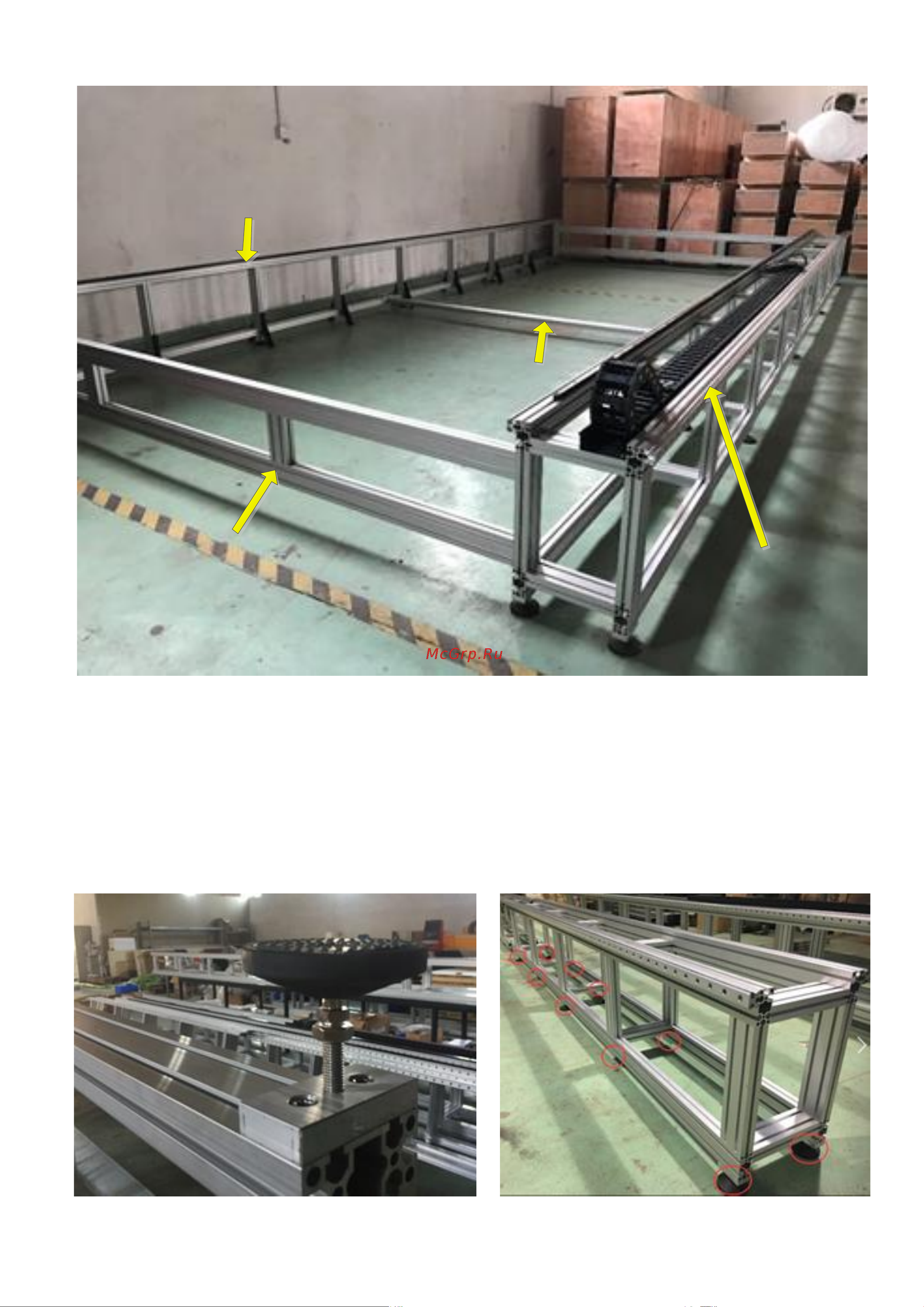

Сборка корпуса станка.
Поперечная балка
Нижняя балка
(станок 2500х6000)
Задний опорный рельс
Основной рельс
Рис.7 - Корпус станка. Вариант 6-ти метрового станка (2500х6000).
Нижняя балка используется в варианте 6-ти метрового станка (2500х6000).
Перед началом сборки корпуса станка необходимо вкрутить регулируемые
виброопоры в основной и задний опорный рельс. Виброопоры используются для
регулировки уровня и высоты корпуса станка.
Рис.8 - Установка виброопор
