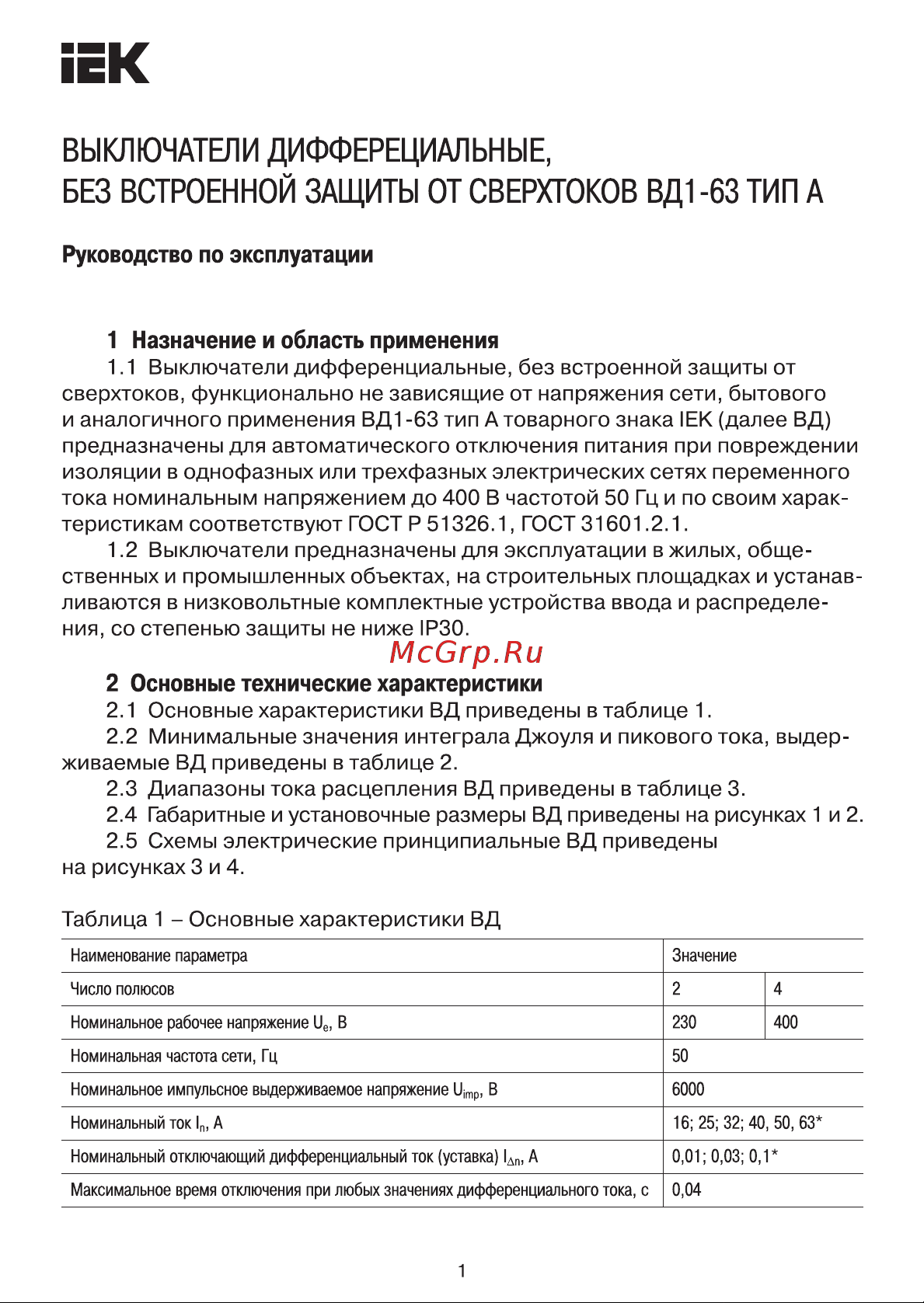

ЕК ВЫКЛЮЧАТЕЛИ ДИФФЕРЕЦИАЛЬНЫЕ БЕЗ ВСТРОЕННОЙ ЗАЩИТЫ ОТ СВЕРХГОКОВ ВД1 63 ТИП А Руководство по эксплуатации 1 Назначение и область применения 1 1 Выключатели дифференциальные без встроенной защиты от сверхтоков функционально не зависящие от напряжения сети бытового и аналогичного применения ВД1 63 тип А товарного знака 1ЕК далее ВД предназначены для автоматического отключения питания при повреждении изоляции в однофазных или трехфазных электрических сетях переменного тока номинальным напряжением до 400 В частотой 50 Гц и по своим харак теристикам соответствуют ГОСТ Р 51326 1 ГОСТ 31601 2 1 1 2 Выключатели предназначены для эксплуатации в жилых обще ственных и промышленных объектах на строительных площадках и устанав ливаются в низковольтные комплектные устройства ввода и распределе ния со степенью защиты не ниже 1Р30 2 Основные технические характеристики 2 1 Основные характеристики ВД приведены в таблице 1 2 2 Минимальные значения интеграла Джоуля и пикового тока выдер живаемые ВД приведены в таблице 2 2 3 Диапазоны тока расцепления ВД приведены в таблице 3 2 4 Габаритные и установочные размеры ВД приведены на рисунках 1 и 2 2 5 Схемы электрические принципиальные ВД приведены на рисунках 3 и 4 Таблица 1 Основные характеристики ВД Наименование параметра Значение Число полюсов 2 4 Номинальное рабочее напряжение ие В 230 400 Номинальная частота сети Гц 50 Номинальное импульсное выдерживаемое напряжение тр В 6000 Номинальный ток 1п А 16 25 32 40 50 63 Номинальный отключающий дифференциальный ток уставка 1Лп А 0 01 0 03 0 1 Максимальное время отключения при любых значениях дифференциального тока с 0 04
