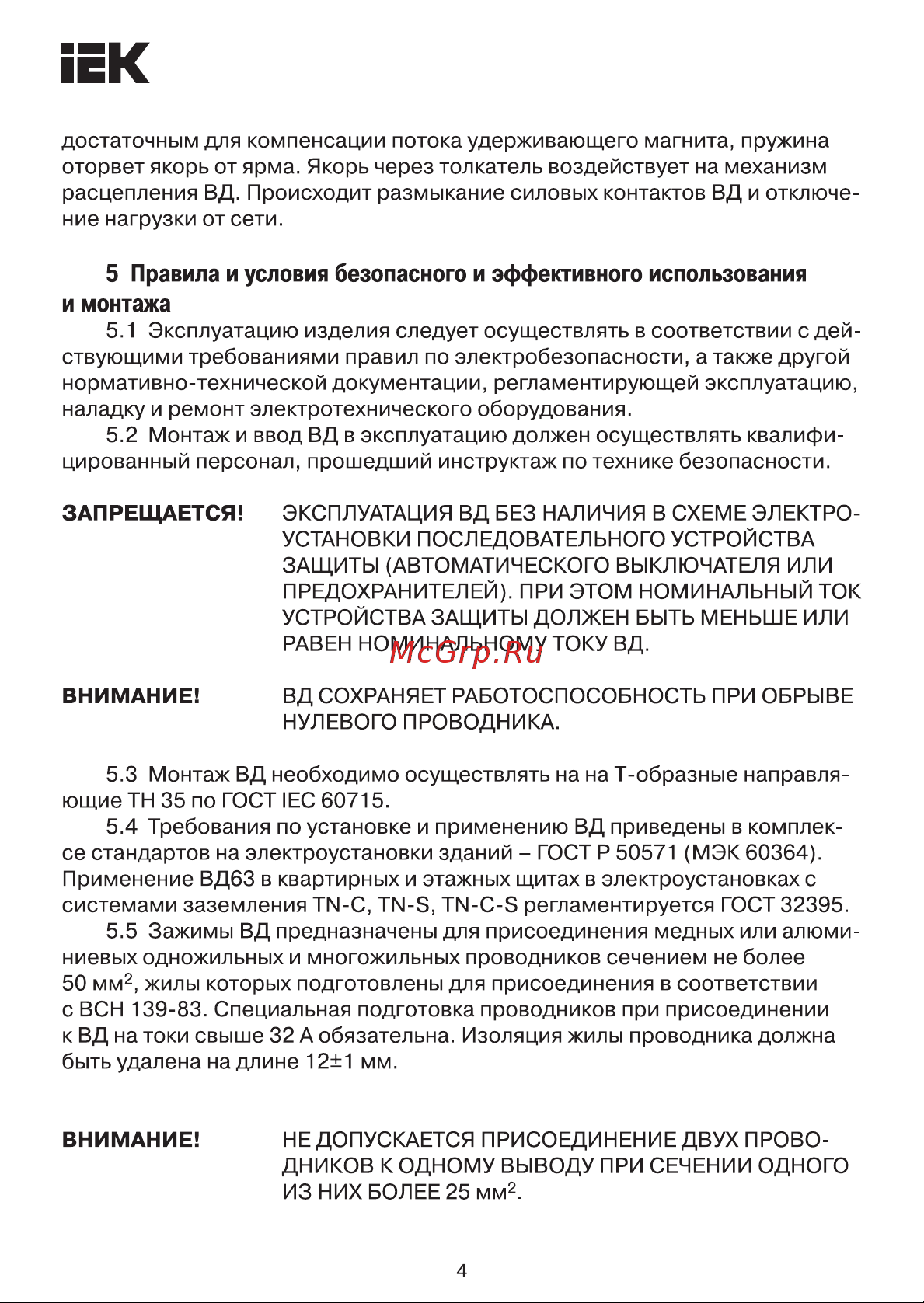

ÎEK достаточным для компенсации потока удерживающего магнита пружина оторвет якорь от ярма Якорь через толкатель воздействует на механизм расцепления ВД Происходит размыкание силовых контактов ВД и отключе ние нагрузки от сети 5 Правила и условия безопасного и эффективного использования и монтажа 5 1 Эксплуатацию изделия следует осуществлять в соответствии с дей ствующими требованиями правил по электробезопасности а также другой нормативно технической документации регламентирующей эксплуатацию наладку и ремонт электротехнического оборудования 5 2 Монтаж и ввод ВД в эксплуатацию должен осуществлять квалифи цированный персонал прошедший инструктаж по технике безопасности ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ВД БЕЗ НАЛИЧИЯ В СХЕМЕ ЭЛЕКТРО УСТАНОВКИ ПОСЛЕДОВАТЕЛЬНОГО УСТРОЙСТВА ЗАЩИТЫ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ИЛИ ПРЕДОХРАНИТЕЛЕЙ ПРИ ЭТОМ НОМИНАЛЬНЫЙ ТОК УСТРОЙСТВА ЗАЩИТЫ ДОЛЖЕН БЫТЬ МЕНЬШЕ ИЛИ РАВЕН НОМИНАЛЬНОМУ ТОКУ ВД ВНИМАНИЕ ВД СОХРАНЯЕТ РАБОТОСПОСОБНОСТЬ ПРИ ОБРЫВЕ НУЛЕВОГО ПРОВОДНИКА 5 3 Монтаж ВД необходимо осуществлять на на Т образные направля ющие ТН 35 по ГОСТ IЕС 60715 5 4 Требования по установке и применению ВД приведены в комплек се стандартов на электроустановки зданий ГОСТ Р 50571 МЭК 60364 Применение ВД63 в квартирных и этажных щитах в электроустановках с системами заземления TN C TN S TN C S регламентируется ГОСТ 32395 5 5 Зажимы ВД предназначены для присоединения медных или алюми ниевых одножильных и многожильных проводников сечением не более 50 мм2 жилы которых подготовлены для присоединения в соответствии с ВСН 139 83 Специальная подготовка проводников при присоединении к ВД на токи свыше 32 А обязательна Изоляция жилы проводника должна быть удалена на длине 12 1 мм ВНИМАНИЕ НЕ ДОПУСКАЕТСЯ ПРИСОЕДИНЕНИЕ ДВУХ ПРОВО ДНИКОВ К ОДНОМУ ВЫВОДУ ПРИ СЕЧЕНИИ ОДНОГО ИЗ НИХ БОЛЕЕ 25 мм2 4
