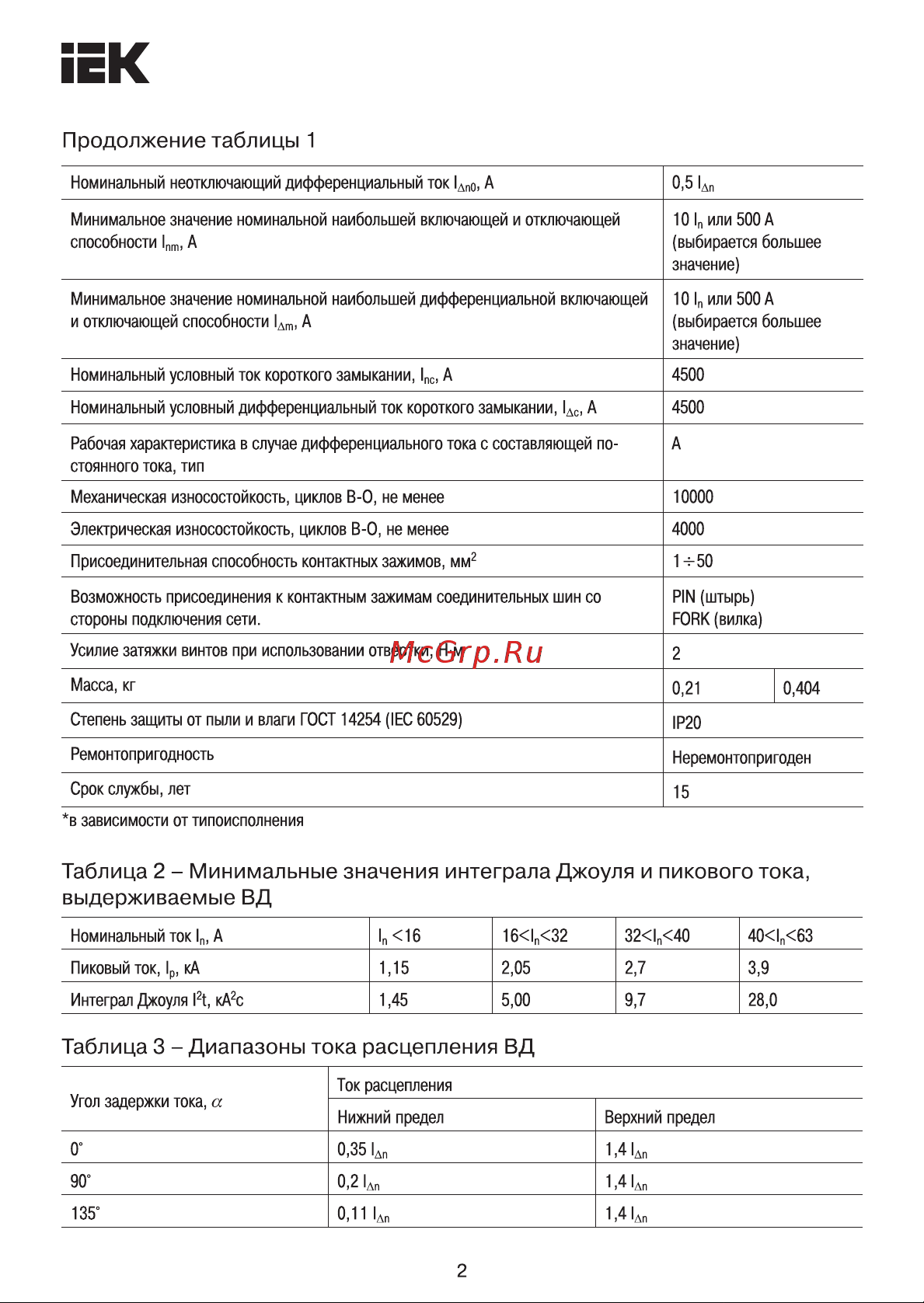

iEK Продолжение таблицы 1 Номинальный неотключающий дифференциальный ток 1дп0 А 0 5 14 Минимальное значение номинальной наибольшей включающей и отключающей 10 ln или 500 А способности lnm А выбирается большее значение Минимальное значение номинальной наибольшей дифференциальной включающей 10 ln или 500 А и отключающей способности 1Дт А выбирается большее Номинальный условный ток короткого замыкании 1пс А 4500 Номинальный условный дифференциальный ток короткого замыкании 1лс А 4500 Рабочая характеристика в случае дифференциального тока с составляющей по А значение стоянного тока тип Механическая износостойкость циклов В О не менее 10000 Электрическая износостойкость циклов В О не менее 4000 Присоединительная способность контактных зажимов мм2 1 е 50 Возможность присоединения к контактным зажимам соединительных шин со PIN штырь стороны подключения сети FORK вилка Усилие затяжки винтов при использовании отвертки Н м 2 Масса кг 0 21 Степень защиты от пыли и влаги ГОСТ 14254 IEC 60529 IP20 Ремонтопригодность Неремонтопригоден Срок службы лет 15 0 404 в зависимости от типоисполнения Таблица 2 Минимальные значения интеграла Джоуля и пикового тока выдерживаемые БД Номинальный ток ln А In 16 16 1п 32 32 ln 40 40 ln 63 Пиковый ток 1р кА 1 15 2 05 2 7 3 9 Интеграл Джоуля l2t кА2с 1 45 5 00 9 7 28 0 Таблица 3 Диапазоны тока расцепления БД Ток расцепления Угол задержки тока а Нижний предел Верхний предел 0 0 351дп 1 41дп 90 0 2 l4n 1 41д 135 0 11 к 1 41д 2
