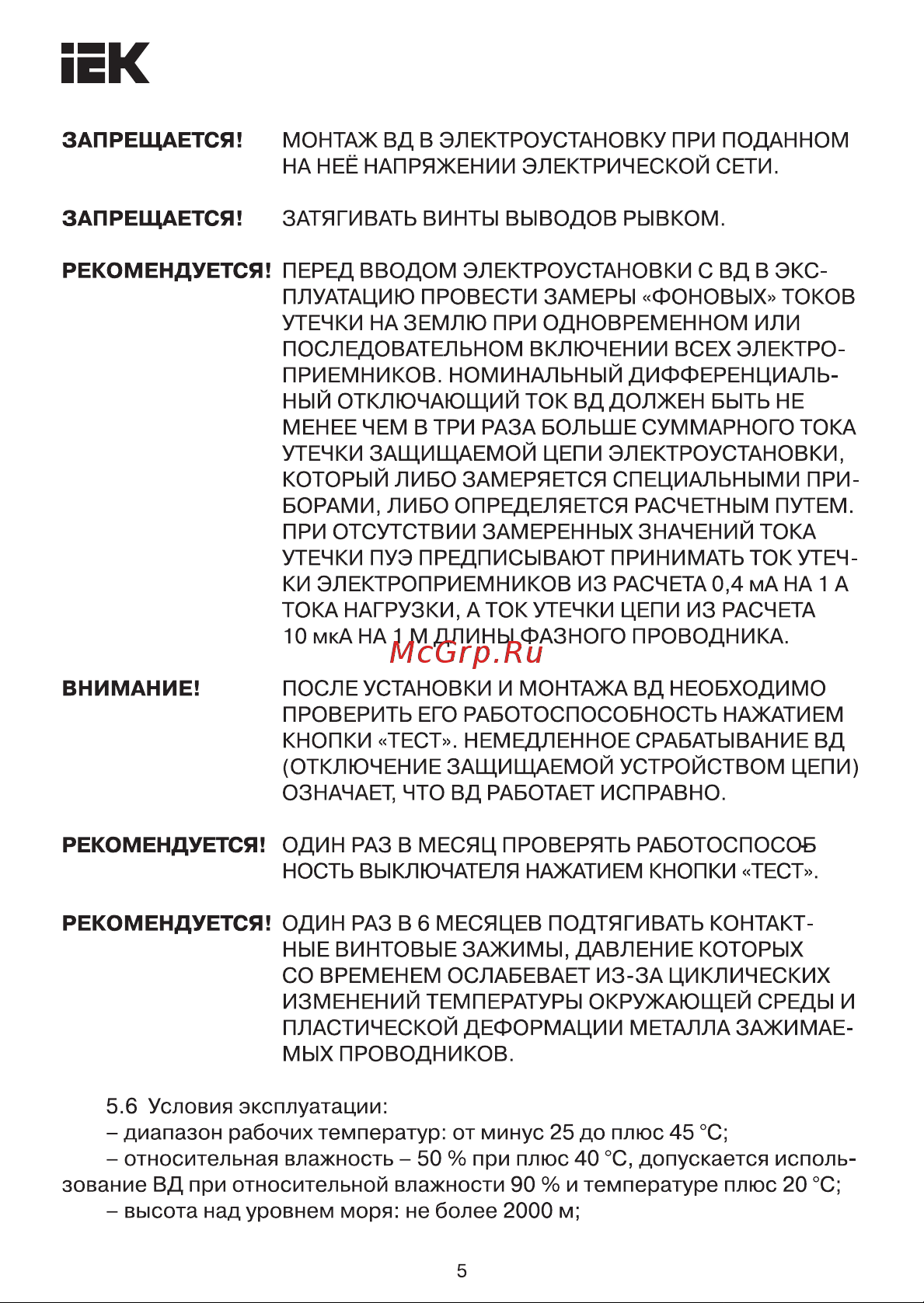

ЕК ЗАПРЕЩАЕТСЯ МОНТАЖ ВД В ЭЛЕКТРОУСТАНОВКУ ПРИ ПОДАННОМ НА НЕЁ НАПРЯЖЕНИИ ЭЛЕКТРИЧЕСКОЙ СЕТИ ЗАПРЕЩАЕТСЯ ЗАТЯГИВАТЬ ВИНТЫ ВЫВОДОВ РЫВКОМ РЕКОМЕНДУЕТСЯ ПЕРЕД ВВОДОМ ЭЛЕКТРОУСТАНОВКИ С ВД В ЭКС ПЛУАТАЦИЮ ПРОВЕСТИ ЗАМЕРЫ ФОНОВЫХ ТОКОВ УТЕЧКИ НА ЗЕМЛЮ ПРИ ОДНОВРЕМЕННОМ ИЛИ ПОСЛЕДОВАТЕЛЬНОМ ВКЛЮЧЕНИИ ВСЕХ ЭЛЕКТРО ПРИЕМНИКОВ НОМИНАЛЬНЫЙ ДИФФЕРЕНЦИАЛЬ НЫЙ ОТКЛЮЧАЮЩИЙ ТОК ВД ДОЛЖЕН БЫТЬ НЕ МЕНЕЕ ЧЕМ В ТРИ РАЗА БОЛЬШЕ СУММАРНОГО ТОКА УТЕЧКИ ЗАЩИЩАЕМОЙ ЦЕПИ ЭЛЕКТРОУСТАНОВКИ КОТОРЫЙ ЛИБО ЗАМЕРЯЕТСЯ СПЕЦИАЛЬНЫМИ ПРИ БОРАМИ ЛИБО ОПРЕДЕЛЯЕТСЯ РАСЧЕТНЫМ ПУТЕМ ПРИ ОТСУТСТВИИ ЗАМЕРЕННЫХ ЗНАЧЕНИЙ ТОКА УТЕЧКИ ПУЭ ПРЕДПИСЫВАЮТ ПРИНИМАТЬ ТОК УТЕЧ КИ ЭЛЕКТРОПРИЕМНИКОВ ИЗ РАСЧЕТА 0 4 мА НА 1 А ТОКА НАГРУЗКИ А ТОК УТЕЧКИ ЦЕПИ ИЗ РАСЧЕТА 10 мкА НА 1 М ДЛИНЫ ФАЗНОГО ПРОВОДНИКА ВНИМАНИЕ ПОСЛЕ УСТАНОВКИ И МОНТАЖА ВД НЕОБХОДИМО ПРОВЕРИТЬ ЕГО РАБОТОСПОСОБНОСТЬ НАЖАТИЕМ КНОПКИ ТЕСТ НЕМЕДЛЕННОЕ СРАБАТЫВАНИЕ ВД ОТКЛЮЧЕНИЕ ЗАЩИЩАЕМОЙ УСТРОЙСТВОМ ЦЕПИ ОЗНАЧАЕТ ЧТО ВД РАБОТАЕТ ИСПРАВНО РЕКОМЕНДУЕТСЯ ОДИН РАЗ В МЕСЯЦ ПРОВЕРЯТЬ РАБОТОСПОСОБ НОСТЬ ВЫКЛЮЧАТЕЛЯ НАЖАТИЕМ КНОПКИ ТЕСТ РЕКОМЕНДУЕТСЯ ОДИН РАЗ В 6 МЕСЯЦЕВ ПОДТЯГИВАТЬ КОНТАКТ НЫЕ ВИНТОВЫЕ ЗАЖИМЫ ДАВЛЕНИЕ КОТОРЫХ СО ВРЕМЕНЕМ ОСЛАБЕВАЕТ ИЗ ЗА ЦИКЛИЧЕСКИХ ИЗМЕНЕНИЙ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ И ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ МЕТАЛЛА ЗАЖИМАЕ МЫХ ПРОВОДНИКОВ 5 6 Условия эксплуатации диапазон рабочих температур от минус 25 до плюс 45 С относительная влажность 50 при плюс 40 С допускается исполь зование ВД при относительной влажности 90 и температуре плюс 20 С высота над уровнем моря не более 2000 м 5
