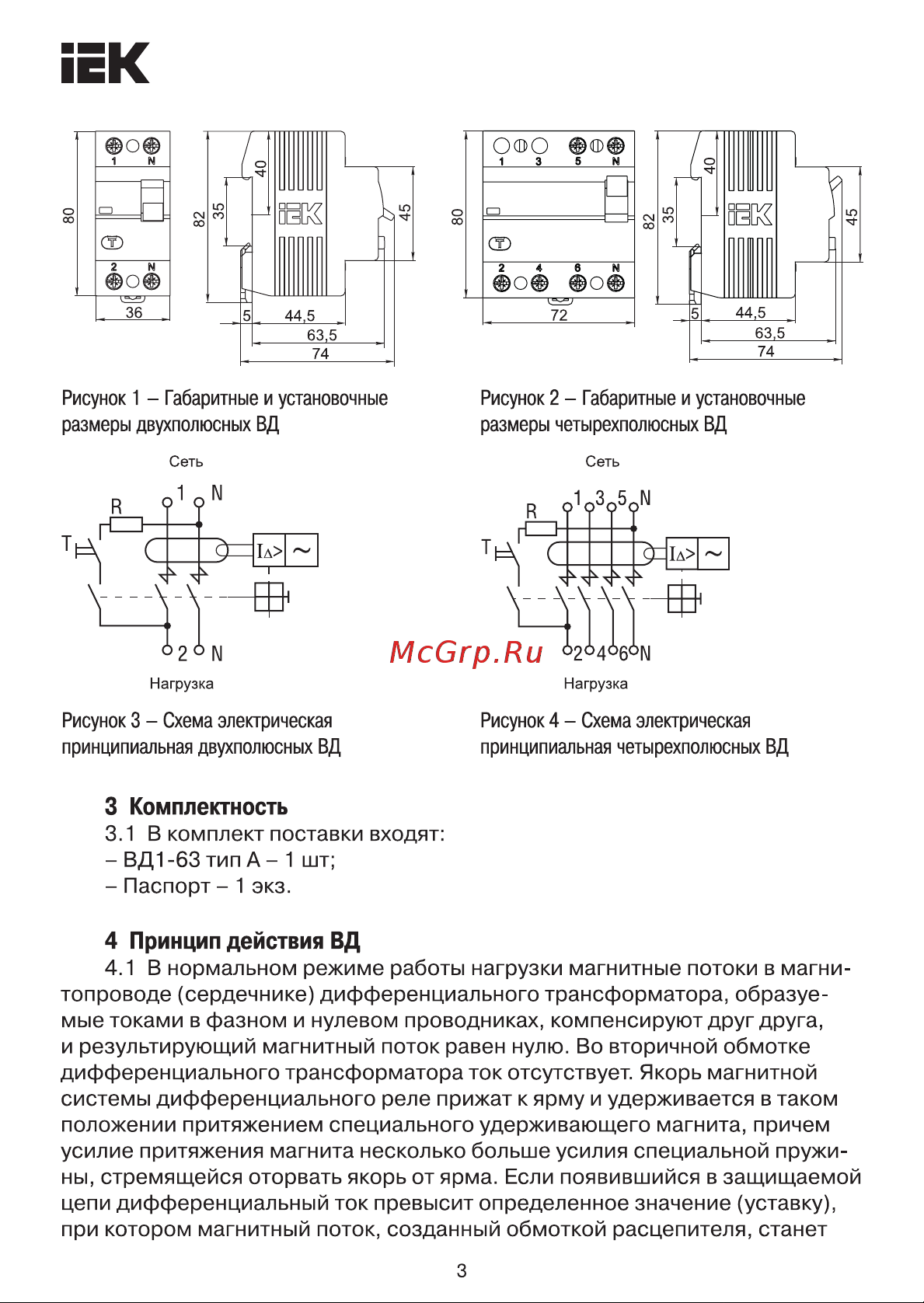

ЕК Рисунок 1 Габаритные и установочные размеры двухполюсных ВД Рисунок 2 Габаритные и установочные размеры четырехполюсных ВД Рисунок 3 Схема электрическая принципиальная двухполюсных ВД Рисунок 4 Схема электрическая принципиальная четырехполюсных ВД 3 Комплектность 3 1 В комплект поставки входят ВД1 63 тип А 1 шт Паспорт 1 экз 4 Принцип действия ВД 4 1 В нормальном режиме работы нагрузки магнитные потоки в магни топроводе сердечнике дифференциального трансформатора образуе мые токами в фазном и нулевом проводниках компенсируют друг друга и результирующий магнитный поток равен нулю Во вторичной обмотке дифференциального трансформатора ток отсутствует Якорь магнитной системы дифференциального реле прижат к ярму и удерживается в таком положении притяжением специального удерживающего магнита причем усилие притяжения магнита несколько больше усилия специальной пружи ны стремящейся оторвать якорь от ярма Если появившийся в защищаемой цепи дифференциальный ток превысит определенное значение уставку при котором магнитный поток созданный обмоткой расцепителя станет 3
