8
Установить и зафиксировать поперечную балку.

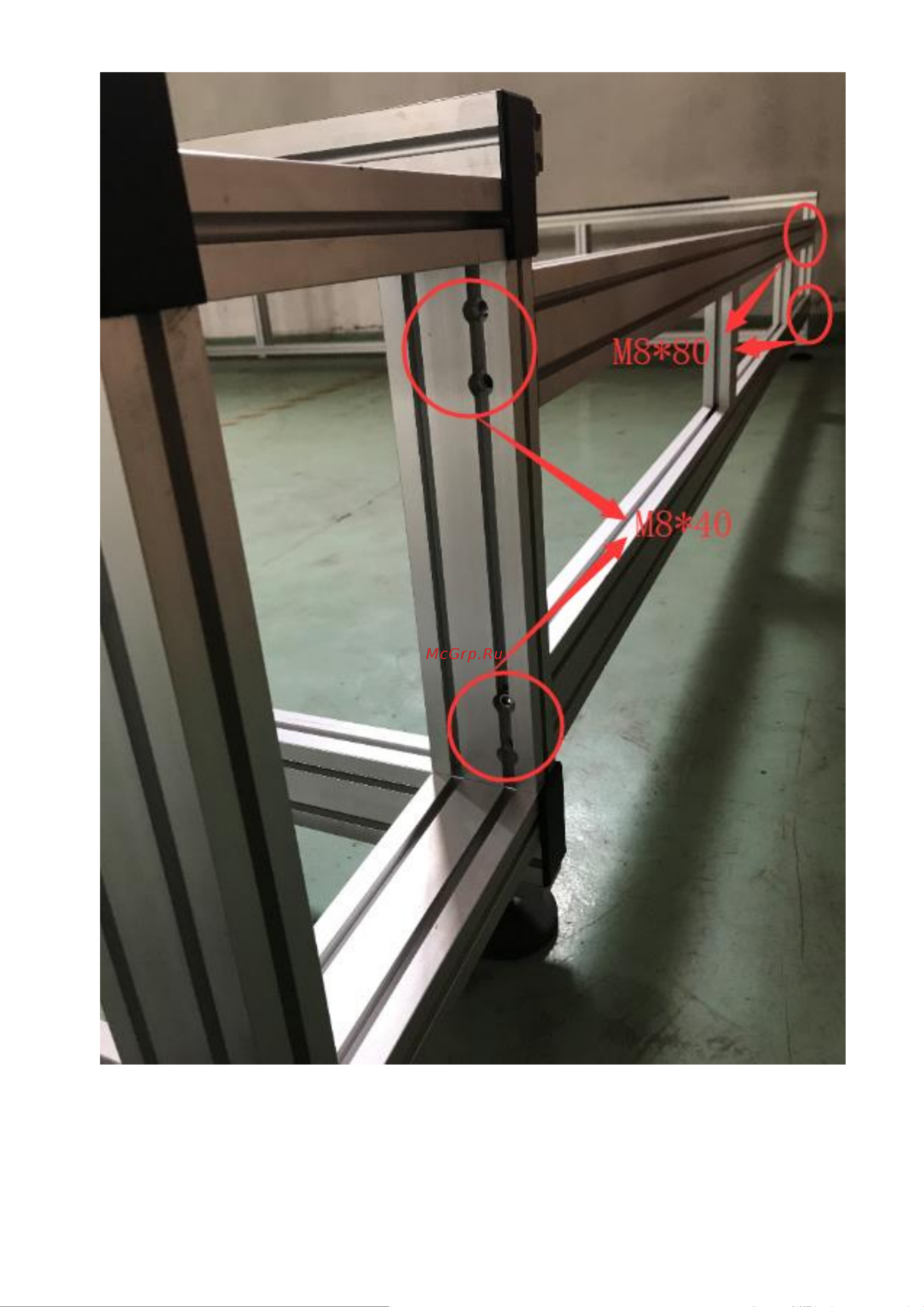

Рис.11 - Установка поперечной балки
Для фиксации поперечины и рельса использовать винты M8х40 и М8х80 из
комплекта. Со стороны основного рельса используются винты М8х40, со стороны
заднего опорного рельса М8х80. Аналогично установить вторую поперечную балку с
противоположной стороны.
