15004
ЦИФРОВОЙ ОСЦИЛЛОГРАФ
20
21
ПРИМЕРЫ ИЗМЕРЕНИЙ

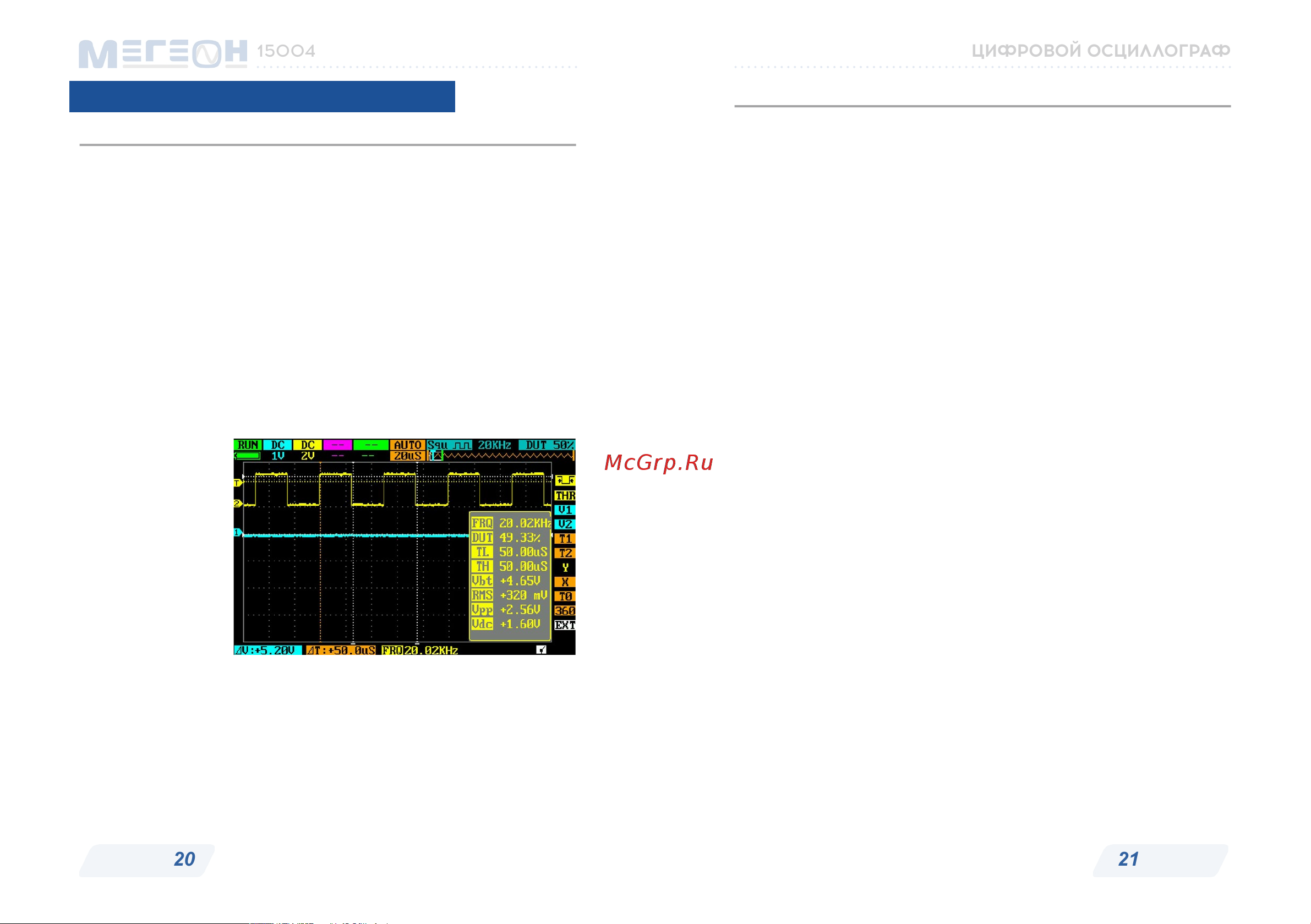

1. ИЗМЕРЕНИЕ ПРОСТЫХ СИГНАЛОВ
Наблюдение в цепи формы сигнала, быстрое измерение и ото-
бражение частоты, размаха и длительности сигнала. Для этого
выполните следующие действия:
• Если амплитуда сигнала неизвестна - установите переключа-
тель на щупе в положение «х10», а переключатель «В/Дел» ка-
нала к которому подключен щуп на 10В. Если амплитуда сигнала
известна – установите переключатель на щупе и переключатель
«В/Дел» выбранного канала с запасом в большую сторону на
20%;
• Установите режим запуска развёртки на «AUTO»;
• Тип входа «DC»;
• Подсоедините щуп к исследуемой точке цепи;
• Настройте
переключатель
«В/Дел» вы
-
бранного кана-
ла так, чтобы
сигнал по вер-
тикали полно-
стью умещался
на дисплее, а
переключатель
«Время/Дел»
так, чтобы на
дисплее по горизонтали помещалось 3…5 тактов сигнала;
• Для стабилизации сигнала настройте значение «THR»;
•
Нажмите кнопку «Измерители» и проанализируйте характе-
ристики сигна¬ла, например: Амплитуду от пика до пика (Vpp),
среднеквадратичное значение (RMS), частоту (FRQ) и другие па
-
раметры, которые доступны (зависит от настроек измерителей).
2. ЗАХВАТ ОДИНОЧНОГО СИГНАЛА
Особенностью и преимуществом цифрового осциллографа явля-
ется возможность легко формировать осциллограммы неперио-
дических сигналов, например: отдельные импульсы, сбои, непе-
риодические всплески, провалы или искажения. Для фиксации
такого сигнала, вам необходимо заранее иметь о нем представле-
ние, чтобы настроить уровень и фронт запуска. Если сигнал неста-
бильный, рекомендуется сначала пронаблюдать его в нормаль-
ном режиме запуска, чтобы определить уровень и режим запуска.
Например: если нужно отследить сигнал, представляющий собой
логическую единицу TTL, необходимо установить следующие па-
раметры:
• Тип входа «DC»
• Переключатель на щупе в положение «х1»
• Установите режим запуска развёртки на «SINGL»
• Тип запуска «Восходящий фронт»
• Переключатель «В/Дел» на 1В
• Переключатель «Время/Дел» примерно равное
длительности импульса
• Подключите щуп к исследуемой точке
• Нажимая кнопку «Пуск/Стоп» - включите режим «Run»
и дождитесь появления сигнала, удовлетворяющего усло
-
виям запуска. После появления такого сигнала произойдёт
одиночный запуск развёртки и на дисплее будет зафиксиро-
вана форма этого сигнала.
• Войдя в режим «Измерители» можно увидеть настроенные
заранее параметры сигнала.
Нажмите кнопку «Пуск/Стоп» чтобы сбросить сигнал и начать
отслеживать заново. Таким образом, изменяя режим, уровень и
длительность запуска – можно отслеживать практически любые
одиночные или непериодические сигналы.
