15004
ЦИФРОВОЙ ОСЦИЛЛОГРАФ
6
7
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
После приобретения осциллографа Мегеон 15004, рекомен-
дуем проверить прибор и упаковку на отсутствие механиче-
ских и других повреждений, вызванных транспортировкой.
Если упаковка повреждена, сохраните её до тех пор, пока ос-
циллограф и аксессуары не пройдут полную проверку.
• Если в прибор попала влага или жидкость немедленно выклю-
чите прибор и обратитесь к дилеру или в сервисный центр.
• Если в приборе образовался конденсат (что может
быть вызвано резкой сменой температуры окружающего
воздуха) – необходимо не включая осциллограф, выдер
-
жать при комнатной температуре не менее 2 часов.
СОВЕТЫ ПО ЭКСПЛУАТАЦИИ
АККУМУЛЯТОРА
Чтобы аккумулятор служил долго – рекомендуется придерживать-
ся общих правил зарядки и эксплуатации аккумуляторов, а именно:
• Заряжать аккумулятор полностью пока зарядка не прекра
-
титься (погаснет красный индикатор а левом верхнем углу);
• Начинать заряжать аккумулятор, когда он почти полностью
разряжен;
• Не использовать при температуре ниже 0˚С;
• Не использовать непредусмотренные зарядные устройства;
• Не храните прибор с разряженным аккумулятором, периоди
-
чески проверяйте состояние аккумулятора и заряжайте при
необходимости;
• Хранение разряженного аккумулятора сильно сокращает
срок его службы.
БЫСТРАЯ ПРОВЕРКА
Проверьте прибор и аксессуары на работоспособность, для этого:
• Включите осциллограф и дождитесь появления начального
экрана;
• Подключите щуп осциллографа к выходу встроенного генера-
тора, на экране должен отобразиться меандр (по умолчанию)
амплитудой 2,8Vpp., и частотой 10кГц.

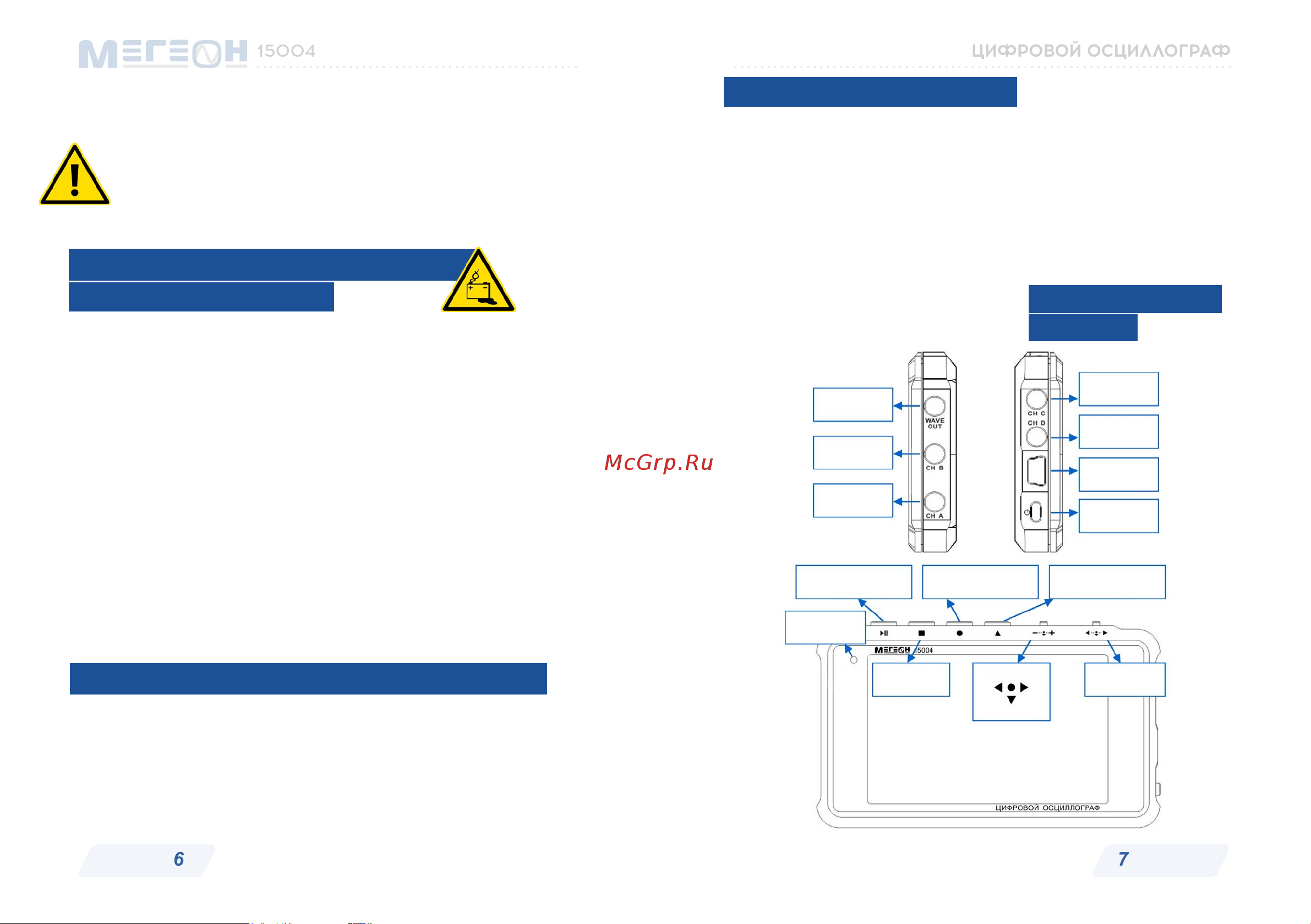

ВНЕШНИЙ
ВИД
ЗНАКОМСТВО
С ОСЦИЛЛОГРАФОМ
1.
ВЫХОД ГЕНЕРАТОРА
(WAVE OUT)
2. ВХОД КАНАЛА
«B» (CH B)
3. ВХОД КАНАЛА
«A» (CH A)
4. ВХОД КАНАЛА
«C» (CH C)
5. ВХОД КАНАЛА
«D» (CH D)
6. ПОРТ MINI-USB
7. ВЫКЛЮЧАТЕЛЬ
ПИТАНИЯ
8. ПУСК / ПАУЗА
10. МЕНЮ
9. ИЗМЕРИТЕЛИ 11. ПЕРЕХОД
12. НАСТРОЙКА
13. НАВИГАЦИЯ
14. ИНДИКАТОР
ЗАРЯДКИ
+
-
ВЫБОР
