15004

ЦИФРОВОЙ ОСЦИЛЛОГРАФ

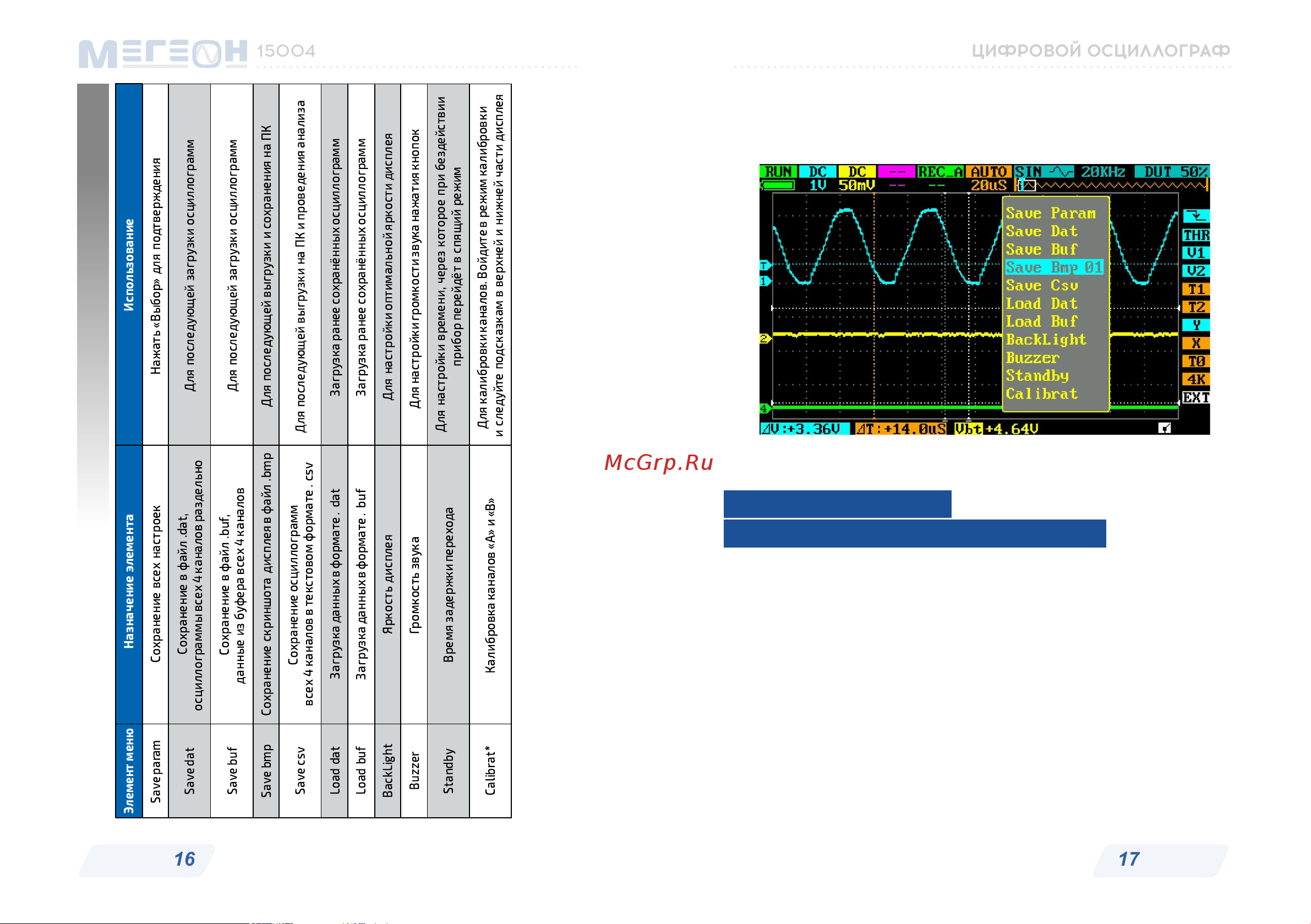

ПАРАМЕТРЫ МЕНЮ

*- Данный режим предназначен исключительно для опытных пользователей, кроме этого для калибровки

необходимо иметь калибратор постоянного напряжения 0…60В и вольтметр постоянного тока (0…60В),

с точностью не ниже трёх разрядов после запятой.

Кнопкой «Навигация» перейдите в область настройки генератора.

Переключателем 11 – выберите форму выходного сигнала (сину-

соида, меандр, пила, треугольник). Переключателем 12 – устано-

вите необходимую частоту:

• меандр 10 Гц…2 мГц с шагом 1-2-5, далее 4, 6, 8 мГц

• синусоида, треугольник, пила – 10 Гц…20 кГц с шагом 1-2-5

Переключателем 13 – выберите скважность меандра (10…90%)

Амплитуда выходного сигнала фиксированная ≈ 2,8 В от пика до

пика.

НАСТРОЙКА

ВСТРОЕННОГО ГЕНЕРАТОРА
