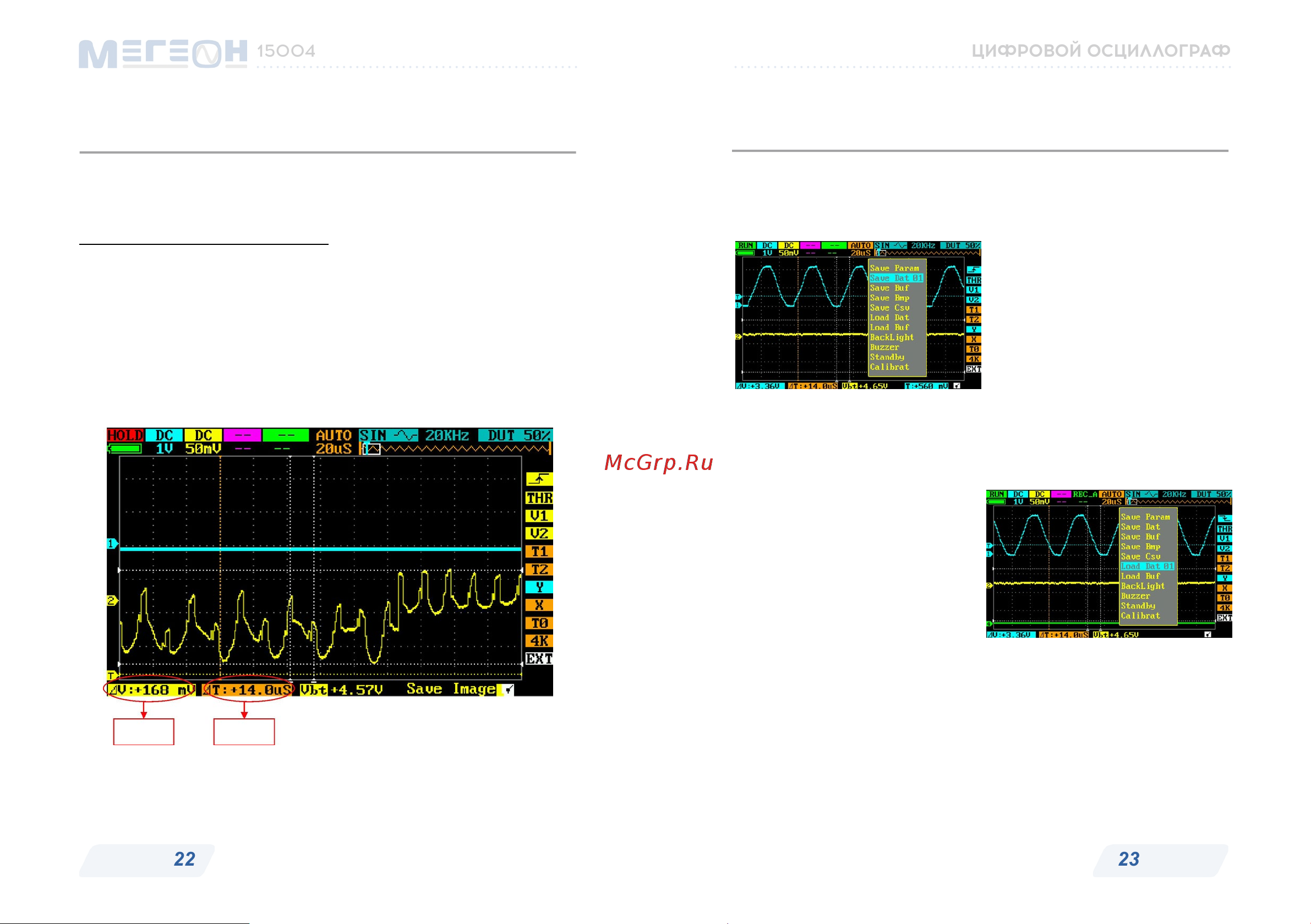

3. ПРИМЕНЕНИЕ КУРСОРОВ

Используйте курсоры для быстрого измерения длительности

и амплитуды осциллограмм.

Выполните следующие действия:

• На настроенной осциллограмме перемещая курсоры Т1 и Т2

установите их на точки между которыми необходимо изме

рить время, на индикаторе №27 будет отображено время

между курсорами.

• Установите курсоры V1 и V2 на точки между которыми необхо

димо измерить амплитуду, на индикаторе №29 будет отобра-

жена амплитуда между курсорами.

4. СРАВНЕНИЕ ОСЦИЛЛОГРАММ

Используя переключатель канала «D» можно вывести на дисплей

ранее сохранённую осциллограмму для сравнения. Для этого

нужно:

• Подключить, например, к

входу «А» источник образ

цового сигнала, с которым

необходимо сравнивать из-

меряемый сигнал. Настроить

вертикальную, горизонталь-

ную развёртки и синхрони-

зацию. Нажать кнопку «Пуск/

Стоп» чтобы зафиксировать

изображение. Нажмите кнопку «Меню», выберите «Save dat» и

нажмите «Выбор».

• Если вы сохраняли образ

цовую осциллограмму со

входа «А», то переключа-

телем канала «D» выберите

«REC-A», нажмите кнопку

«Меню» выберите «Load

dat» и нажмите «Выбор».

На дисплее появится со-

хранённая осциллограмма

на зелёной оси канала «D». Нажмите кнопку «Переход», чтобы

перейти в меню настроек, выберите регулятор «Y» (вертикаль-

ное смещение), кнопкой «Выбор» перейдите на канал «D» (зе-

лёный цвет) и установите образцовую осциллограмму в удоб-

ное для сравнения место на дисплее.

№29 №27
