20. Регулятор-переключатель положения курсора Т0

(включён/выключен)

21. Индикатор-переключатель длины сохраняемой

осциллограммы

22. Переключатель сохранения/выхода

23. Индикатор области настроек – отображает значение

регулируемого параметра, не имеющего собственного

индикатора

24. Курсор Т2

25. Индикатор настраиваемого измерителя

26. Курсор Т1 (совместно с курсором Т2 используются

для измерения длительности между ними)

27. Индикатор длительности между курсорами Т1 и Т2

28. Курсор триггера Т0 – точки запуска триггера

29. Индикатор амплитуды между курсорами V1 и V2

30. Ось канала «D» (зелёная)

31. Ось канала «С» (пурпурная)

32. Ось канала «В» (жёлтая)

33. Курсор V2

34. Ось канала «А» (синяя)

35. Курсор V1 (совместно с курсором V2 используются

для измерения амплитуды между ними)

36. Курсор Т – уровня запуска триггера

Цветовое выделение переключателей, регуляторов и индикато-

ров – соответствуют каналу в котором происходит регулировка:

переключение между каналами или внутри группы производится

нажатием кнопки «Выбор»:

• Синий – канал «А»

• Жёлтый – канал «В»

• Пурпурный – канал «С»

• Зелёный – канал «D»

• Оранжевый – горизонтальная развёртка

• Белый – скрытие курсора, (системный индикатор)

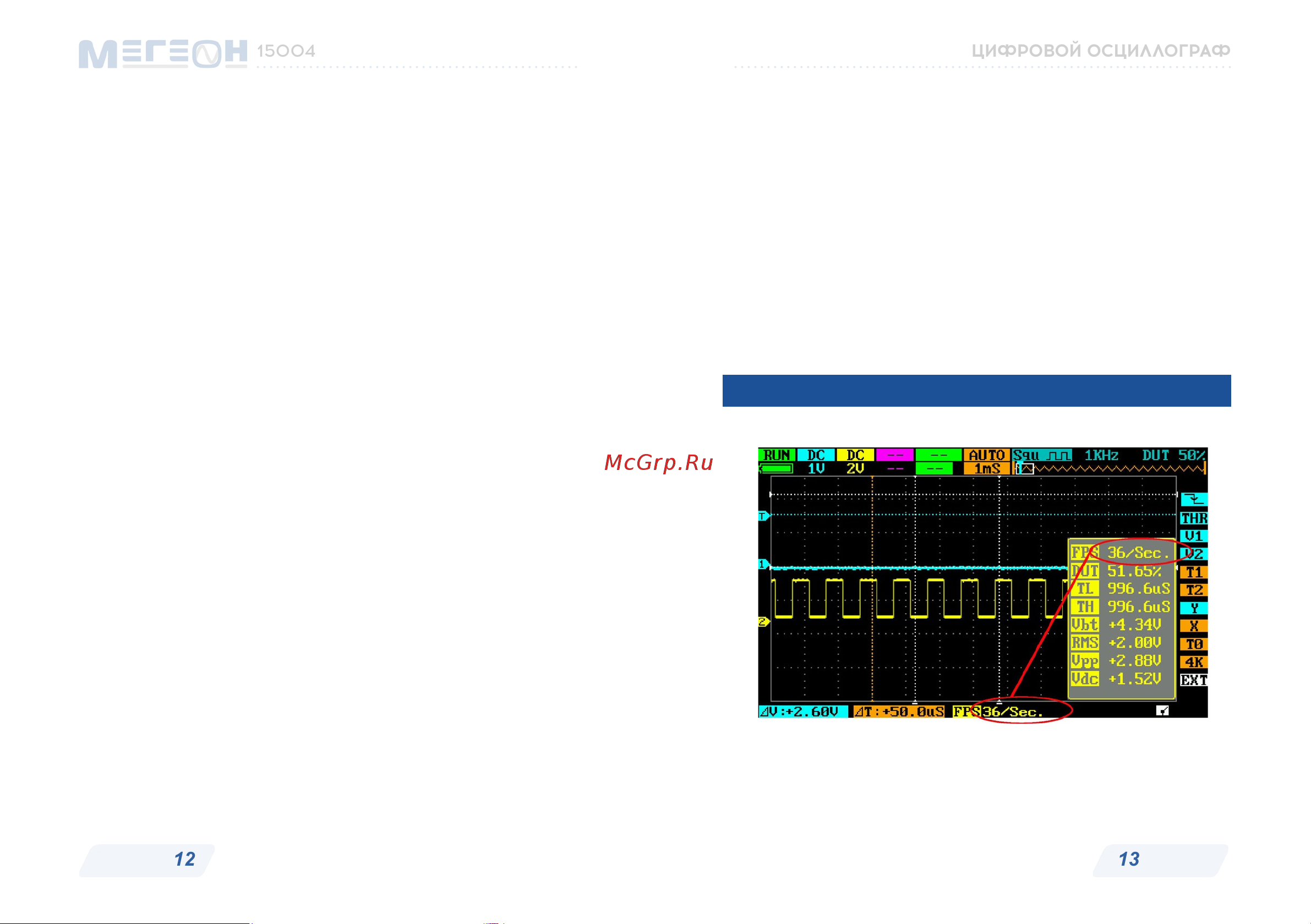

Коротко нажмите кнопку «Измерители» появится окно с 8-ю про-

граммируемыми измерителями, каждый из измерителей имеет

12 настроек, одновременно может быть отображено 8 параме-

тров, кроме этого верхний измеритель дублируется в области

ПРОГРАММИРУЕМЫЕ ИЗМЕРИТЕЛИ

НАСТРОЙКА
