Примечание
Датчик температуры RT з а к л ю ч е н в от р е зок
термоусадочной трубки. Клеммы подключения датчика
изолированы от сети питания и контактов исполнительного
реле. Возможно удлинение провода датчика до 50 метров.

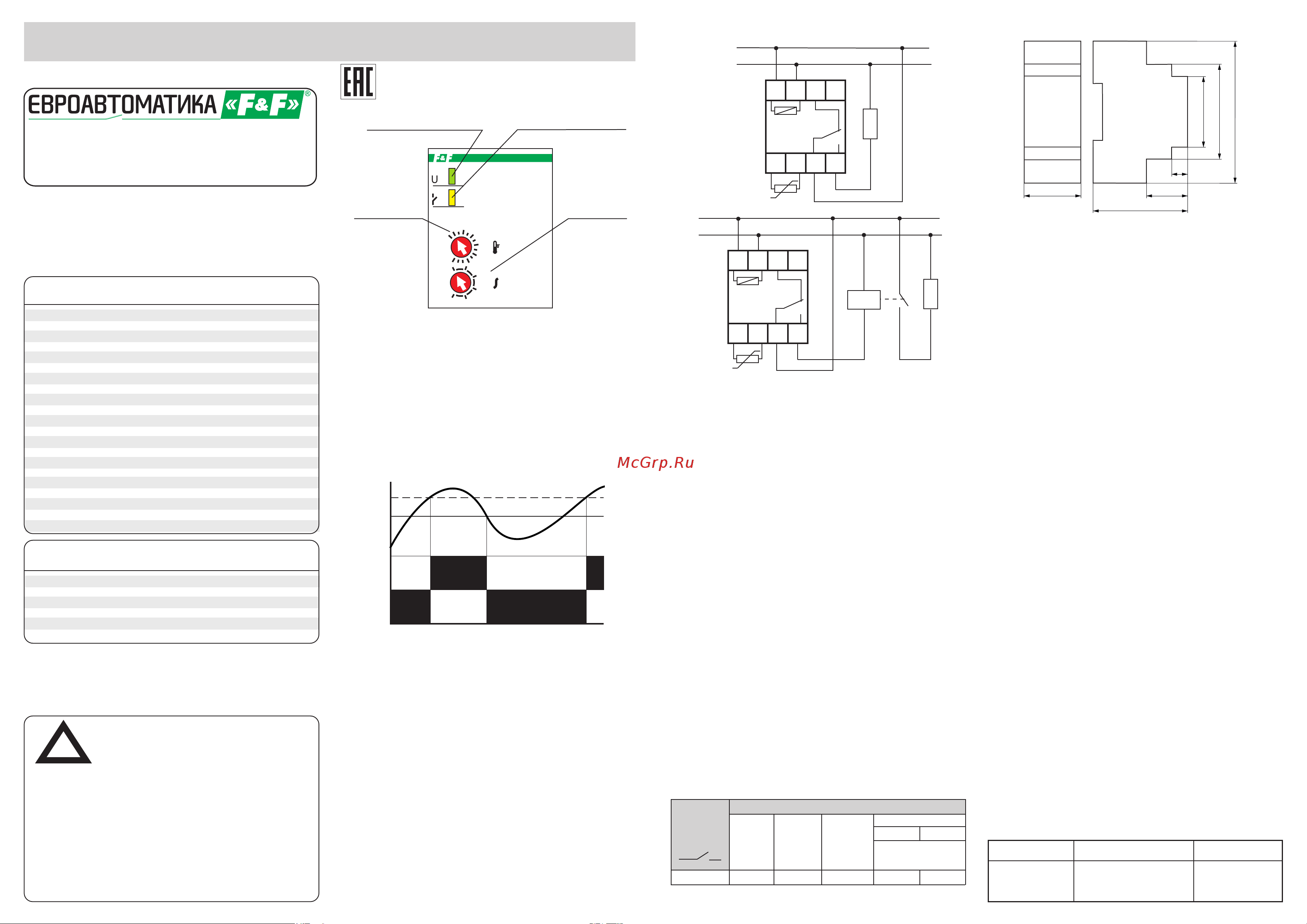

Регулятор температуры RT-820
Панель управления
Руководство по эксплуатации
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данной инструкции. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в центр технической поддержки.
!
ВНИМАНИЕ
Назначение
Регулятор температуры RT-820 предназначен для
контроля и поддержания заданного температурного
р е ж и м а п у т е м в к л ю ч е н и я / в ы к л ю ч е н и я
нагревательной/охлаждающей установки по сигналам
выносного датчика температуры.
ТУ РБ 590618749.006-2004
Индикация напряжения
питания
Индикация подключения
нагрузки
Установка
температуры
Установка
гистерезиса
230V-16A
8
12
16
20
24
30
o
[ C]
RT-820
2,0
1,0
3,0
0,5
1,5
o
[ C]
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
ВНИМАНИЕ!
Терморегулятор не осуществляет контроль короткого
замыкания цепи датчика.
В случае короткого замыкания цепи датчика изделие
переключит контакты и на панели загорится светодиод.
50-264 AC/DC
1NO/NC(1 переключающий)
16 AС1 / 250В AC
3
зеленый светодиод
жёлтый светодиод
см. табл. 1
+4 ... +30
+0,5...+3
KTY81/210
5
>10
IP20
-25 ... +50
1.1
2
III
2
винтовые зажимы 2,5 мм
35×90×65
0.18
2S
на DIN-рейке 35 мм
Напряжение питания, В
Контакт
Максимальный коммутируемый ток, А
Максимальный ток катушки контактора, А
Сигнализация питания
Сигнализация включения нагрузки
Максимальная мощность нагрузки
Диапазон регулируемых температур, °С
Гистерезис регулируемый, °С
Датчик температуры
Коммутационная износостойкость, циклов
Степень защиты
Диапазон рабочих температур, °С
Потребляемая мощность, Вт
Степень загрязнения среды
Категория перенапряжения
Подключение
Габариты (Ш×В×Г), мм
Масса, кг
Тип корпуса
Монтаж
Технические характеристики реле
Комплект поставки
Регулятор температуры........................................................1
Датчик выносной RT.............................................................1
Руководство по эксплуатации..............................................1
Упаковка............................................................................1
KTY81/210
IP44
-5 ... +60
2
провод 2х0,5 мм , длина 2,5м
ø5×30
Тип чувствительного элемента
Степень защиты
Диапазон рабочих температур, °С
Подключение
Габариты (Ш×В×Г), мм
Масса, кг
Технические характеристики датчика
7-3
7-8
С
Т
Н
Н - величина гистерезиса
Т - контролируемая температура
С - температура датчика
Диаграмма работы
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Подключение
- выключить питание.
- ус та нов ить регуля то р тем пер ат ур RT-8 2 0 в
распределительном щите на DIN-рейке.
- провода питания подключить к зажимам 1 и 2 (зажим 1 -
фаза, зажим 2 - ноль).
- нагревательную/охлаждающую установку подключить к
зажимам 2 и 8 или 2 и 3 в зависимости от значения
поддерживаемой температуры.
- датчик температуры установить в зоне контроля и
подключить к зажимам 5 и 6.
Драгоценные металлы отсутствуют
Схема подключения с применением контактора
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
N
N
L
L
Rt
Rt
Rн
Rн
K
Таблица 1
Категория применения
DC-1АC-15АC-3
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
0,9kW 16А
24V
230V
4000VA
АC-1
Активная
нагрузка
Ток
контактов
реле
16A
Схемы подключения
Дата продажи
Дата выпускаШтамп ОТК
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи. Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления.
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Регулятор температуры RT-820 изготовлен и принят
в соответствии с требованиями ТУ РБ 590618749.006-2004,
действующей технической документации и признан годным
к эксплуатации.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закрытого транспорта, обеспечивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении изделие необходимо следовать схеме
подключения.
Размеры корпуса
65
30
15
35
90
22
17
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
