Евроавтоматика PZ-829 [2/2] Насос

Евроавтоматика PZ-829 [2/2] Насос

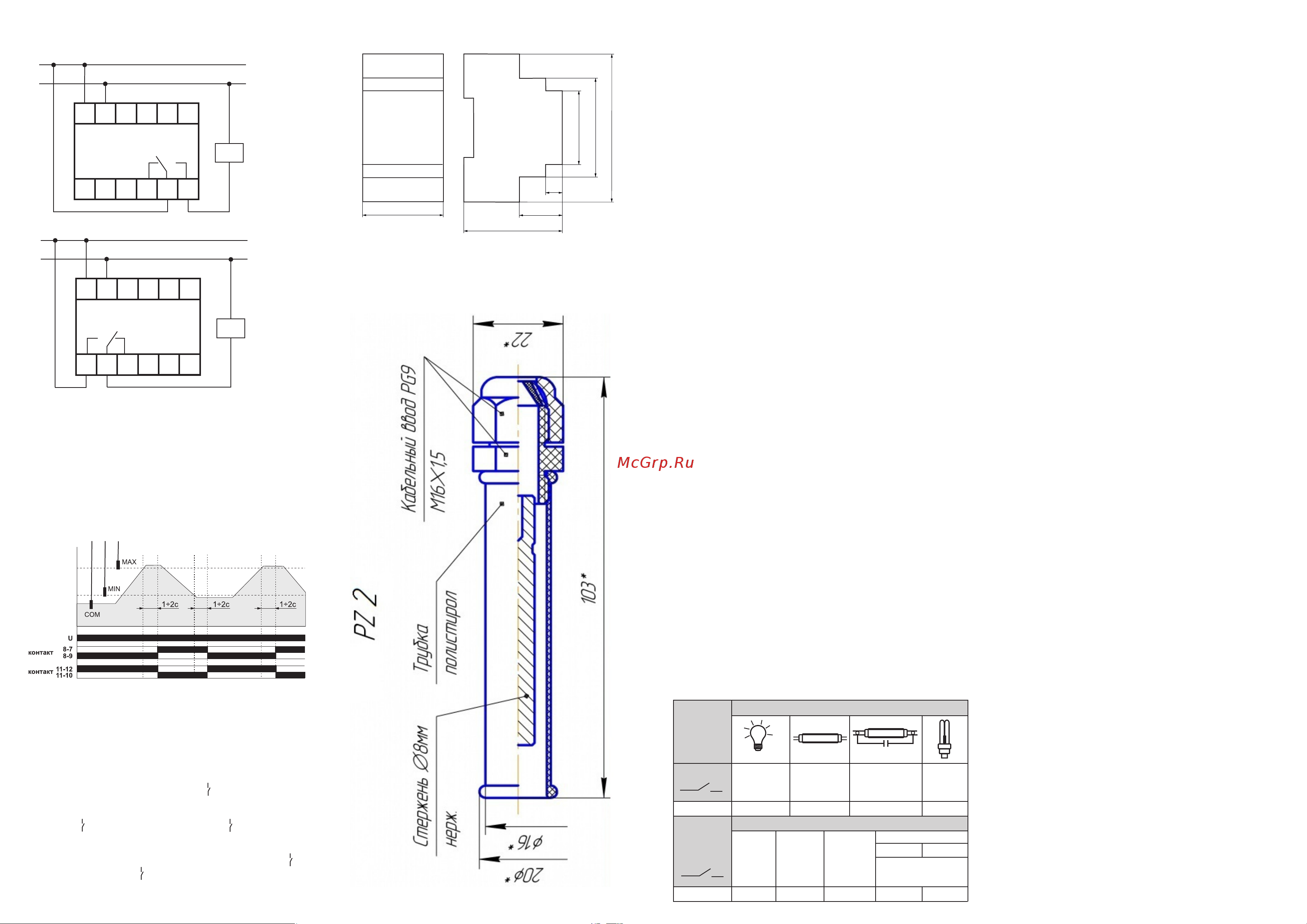

Схема подключения
Размеры корпуса
65
30
15
52.5
90
22
17
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Реле контроля уровня PZ-829 изготовлено и принято
в соответствии с требованиями ТУ BY 590618749.011-2005,
действующей технической документации и признано
годным к эксплуатации.
Драгоценные металлы отсутствуют
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W 750W 500W
0,9kW
16A
16А
24V
230V
4000VA
АC-1
Активная
нагрузка
7мкФ
16A
Размеры датчика
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
L
L
N
N
насос
насос
com
com
min
min
max
max
PZ-829
PZ-829
Схема подключения на наполнение резервуара
Схема подключения на откачку из резервуара
При снижении уровня жидкости ниже минимального, кон-
такты реле Rmin находятся в позиции 11-12, контакты реле
Rmax в позиции 8-9. При достижении жидкостью верхнего
уровня, контакты реле Rmax переключаются в позицию 7-
8, а контакты Rmin в позицию 10-11. В таком положении они
находятся до снижения уровня ниже минимального.
Диаграмма работы
Проверка работоспособности реле
без погружения датчиков
в жидкость
1. Включить питание, при этом загорается зеленый
светодиод U, красный светодиод min и слышен звук
переключившегося реле Rmin в положение 11-12.
2. Далее замкнуть клеммы 4,5,6 между собой. Погаснет
светодиод min, загорится светодиод max, реле Rmin
переключится в положение 10-11, реле Rmax - в положение
7-8.
3. Далее снимаем перемычки 4-5-6, гаснет светодиод max,
загорается светодиод min и оба реле переключаются в
положения 8-9, 11-12. Автомат работает исправно.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря
до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закры того транс п орта, обеспечивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
