MONTERING

Det är bäst att två personer installerar denna köksﬂ äkt.

2--

(

)

DIM

AFI

2--

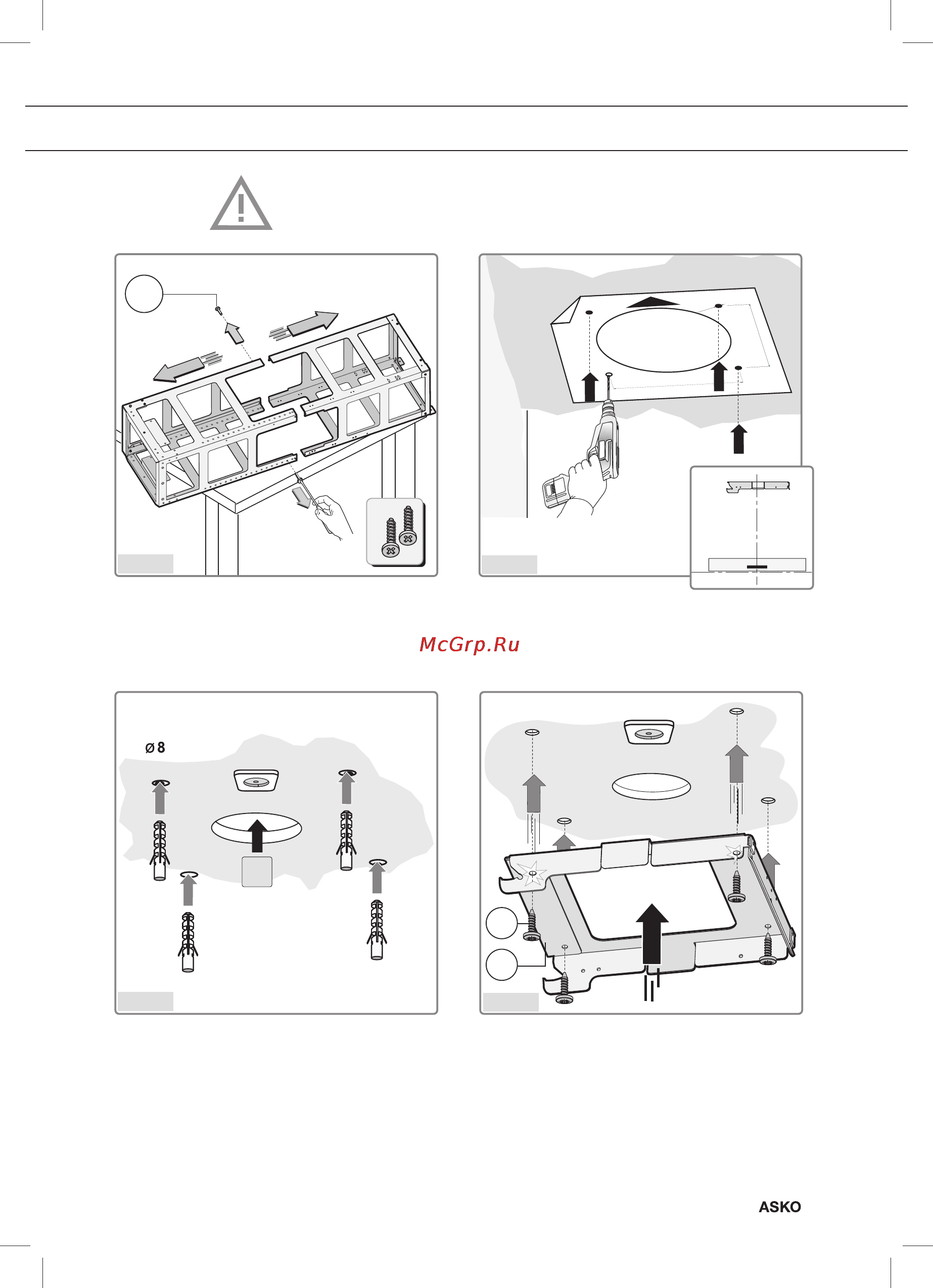

- Packa upp ramen och ta bort de två

skruvarna A för att separera toppsektionen

från bottensektionen (Bild 1).

- Ta mallen och placera

den mot taket med pilen på samma sida

som ﬂ äktens kontrollpanel (Bild 2).

För monteringen ska man använda skruvar

som passar för väggtypen (till exempel

armerad betong, gipsplatta, etc.). Om skruvar

och pluggar ingår till ﬂ äkten ska du i förhand

se till att dessa passar för väggen där

ﬂ äkten ska installeras.

- Borra fyra hål Ø 8 i taket och fäst de fyra

pluggarna.

- Forma luftutsläppets öppning A (Bild 3).

- Anslut röret till öppningen A.

- Ta konsolen B och fäst den i taket med de

fyra skruvarna C (Bild 4).

Bild 4

Bild 3

Bild 1

Bild 2
