RU 20
УСТАНОВКА
click
4
3
2
1
C
B
D
B
D
L M
1
2
M

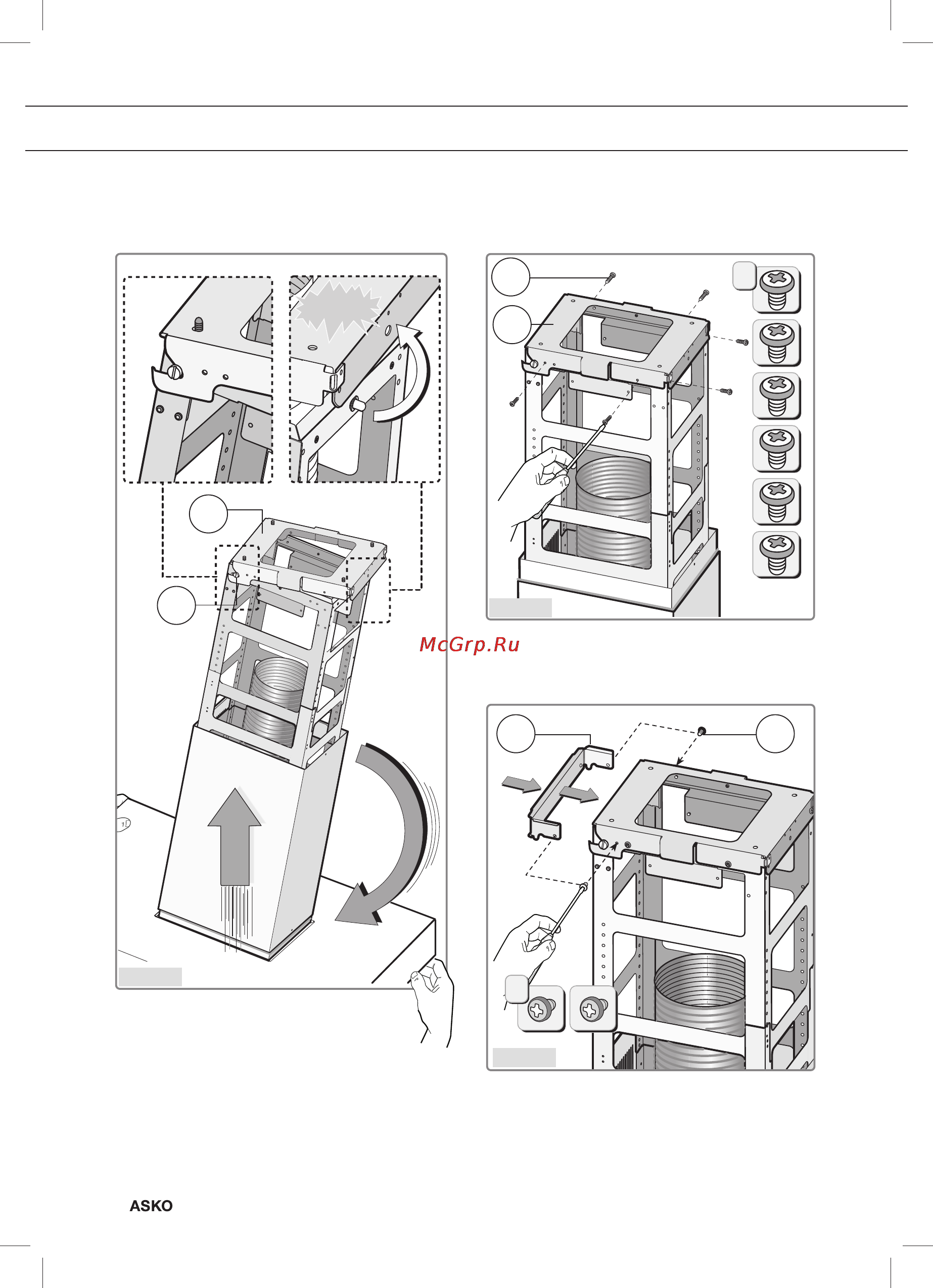

Наклоните вытяжку, как показано
на рисунке 12 (шаг 1).
Используйте два шарнирных
пальца C, которые входят в конструкцию,
чтобы подвесить вытяжку на кронштейне B
рис. 12, шаги 2—3.
Расположите вытяжку в таком положении,
чтобы фиксирующие стержни защелкнулись
в отверстии кронштейна B (рис. 12, шаг 4).
Обратите внимание! Зафиксируйте
вытяжку непосредственно на кронштейне
B с
помощью 6 винтов D (рис. 13).
Возьмите страховочный кронштейн L и
зафиксируйте его на потолочной плите с
помощью двух винтов M, как показано на
рисунке 14 (шаги 1—2).
Рис. 12
Рис. 13
Рис. 14
