INSTALLATION

Il est recommandé de faire installer cet appareil par deux personnes.

2--

(

)

DIM

AFI

2--

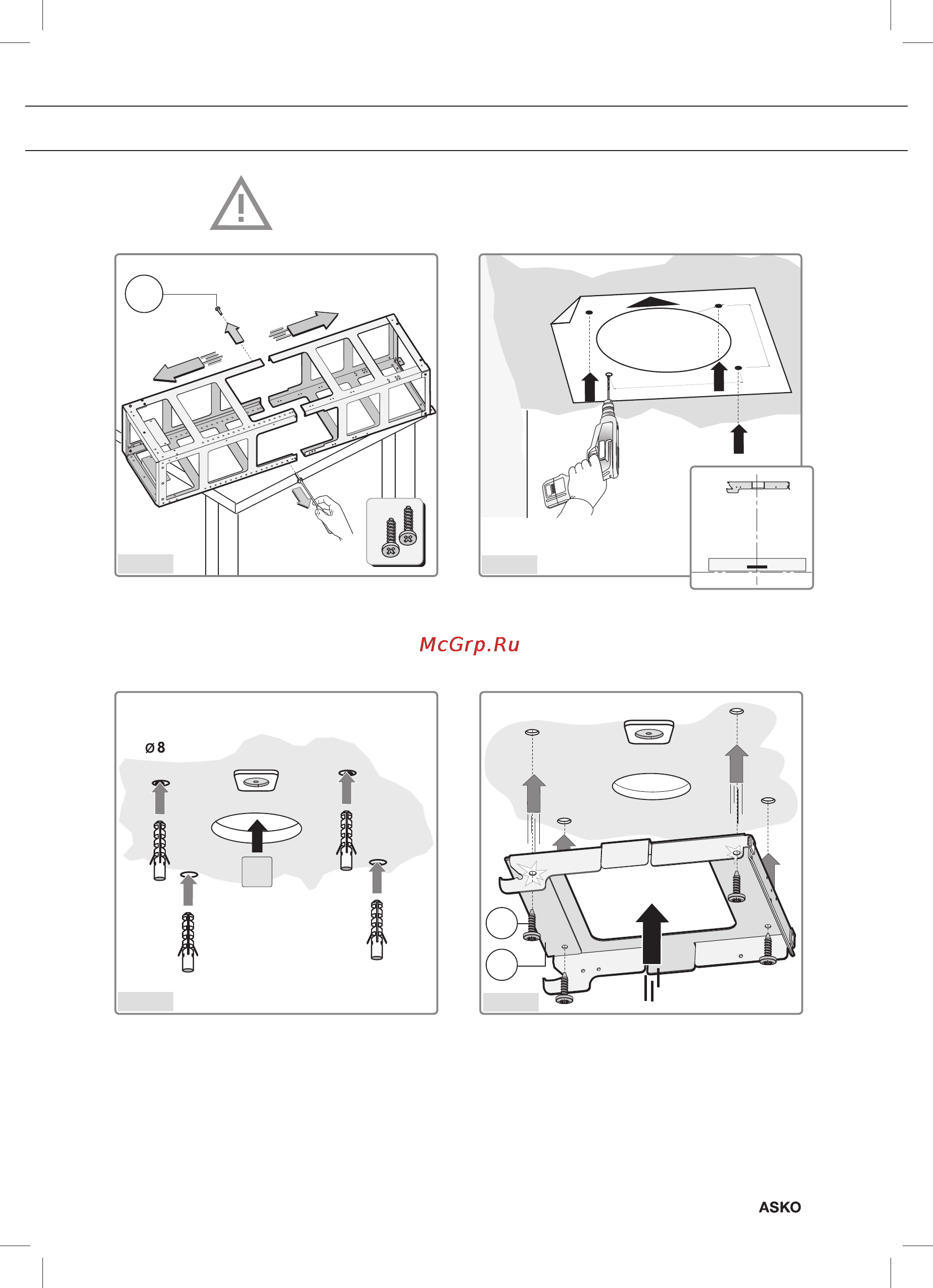

- Retirez le châssis et dévissez les deux vis

A pour séparer la partie supérieure de la

partie inférieure (Fig.1).

- Prenez la matrice/le

modèle et placez-la-le contre le plafond, la

ﬂ èche située du même côté que le panneau

de commande de la hotte (Fig.2).

- Pour l’installation, utilisez des vis adaptées

au type de paroi utilisé (par ex.: béton

armé, plaque de plâtre, etc.). Si les vis et

les chevilles sont fournies avec la hotte,

assurez-vous à l’avance qu’elles sont

adaptées au type de paroi sur lequel la

hotte doit être ﬁ xée.

- Percez les quatre trous Ø 8 dans le plafond

et insérez-y les quatre chevilles.

- Créez l’ouverture d’évacuation d’air A (Fig.3).

- Raccordez le tuyau à la bouche d’évacuation A.

- Prenez le collier B et attachez-le au plafond

au moyen des quatre vis C (Fig.4).

Fig.4

Fig.3

Fig.1

Fig.2
