УСТАНОВКА

Рекомендуется, чтобы кухонную вытяжку устанавливали два

человека.

2--

(

)

DIM

AFI

2--

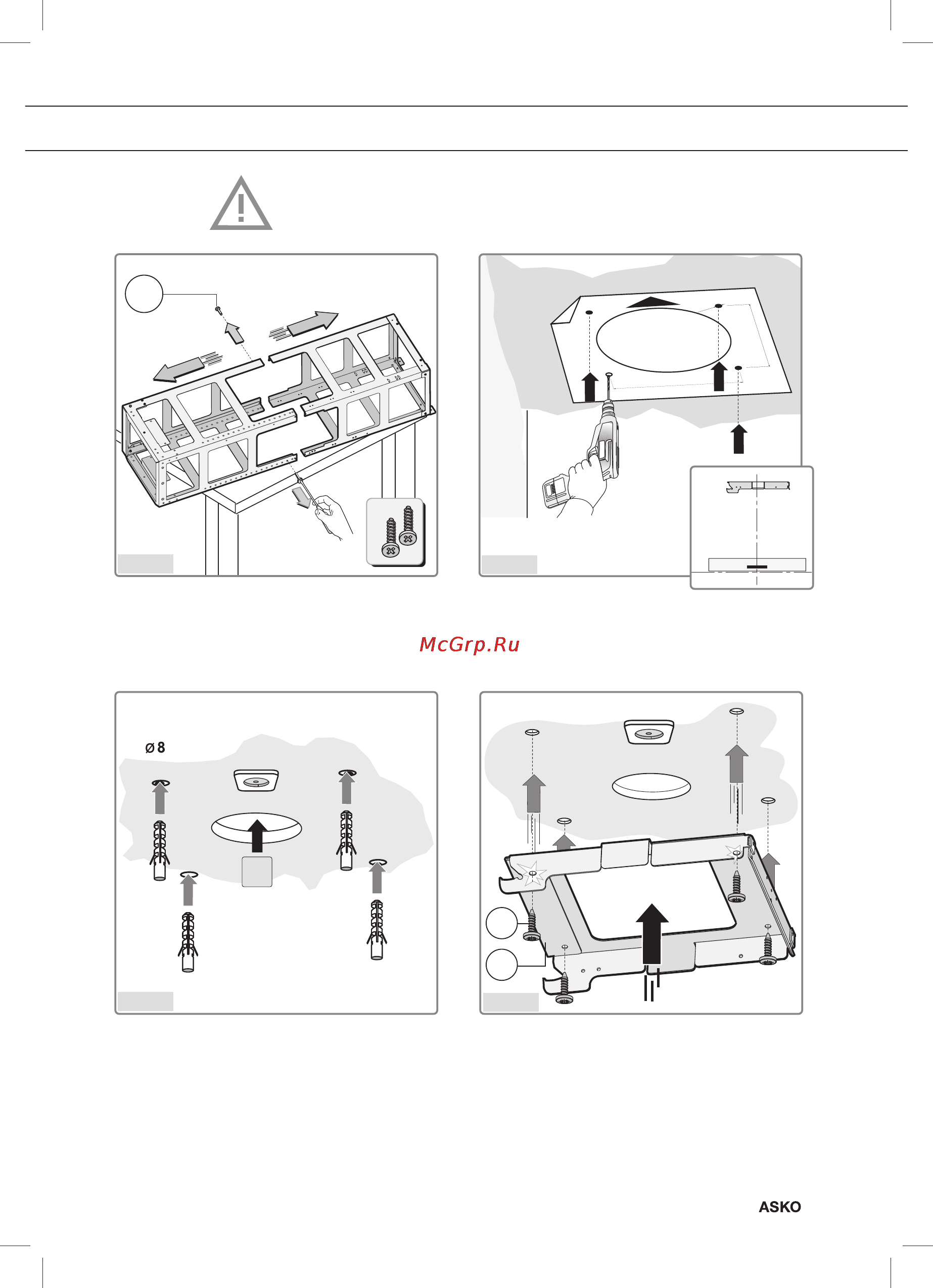

– Распакуйте раму и удалите два винта

A, чтобы разделить верхнюю и нижнюю

части прибора (рис. 1).

– Возьмите лист со

схемой и разместите его под потолком

так, чтобы стрелка располагалась с той

же стороны, что и панель управления

вытяжкой (рис.2).

Чтобы произвести сборку, следует

использовать винты, соответствующие

конкретному типу стен (например, для

железобетона, гипсокартона и т. п.).

При наличии в комплекте вытяжки

винтов и дюбелей заранее проверьте,

подходят ли они к стене, на которой будет

устанавливаться вытяжка.

– Просверлите четыре отверстия Ø 8 в

потолке и вставьте в них четыре дюбеля.

– Сформируйте отверстие для выпуска

воздуха A (рис. 3).

– Подключите трубу к отверстию A.

– Возьмите кронштейн B и зафиксируйте его

на потолке с помощью четырех винтов C

(рис. 4).

Рис. 4

Рис. 3

Рис. 1

Рис. 2
