Asko CI4176S [75/184] Installation

DA 15

INSTALLATION

Det er mest hensigtsmæssigt, hvis installationen udføres af to

personer.

2--

(

)

DIM

AFI

2--

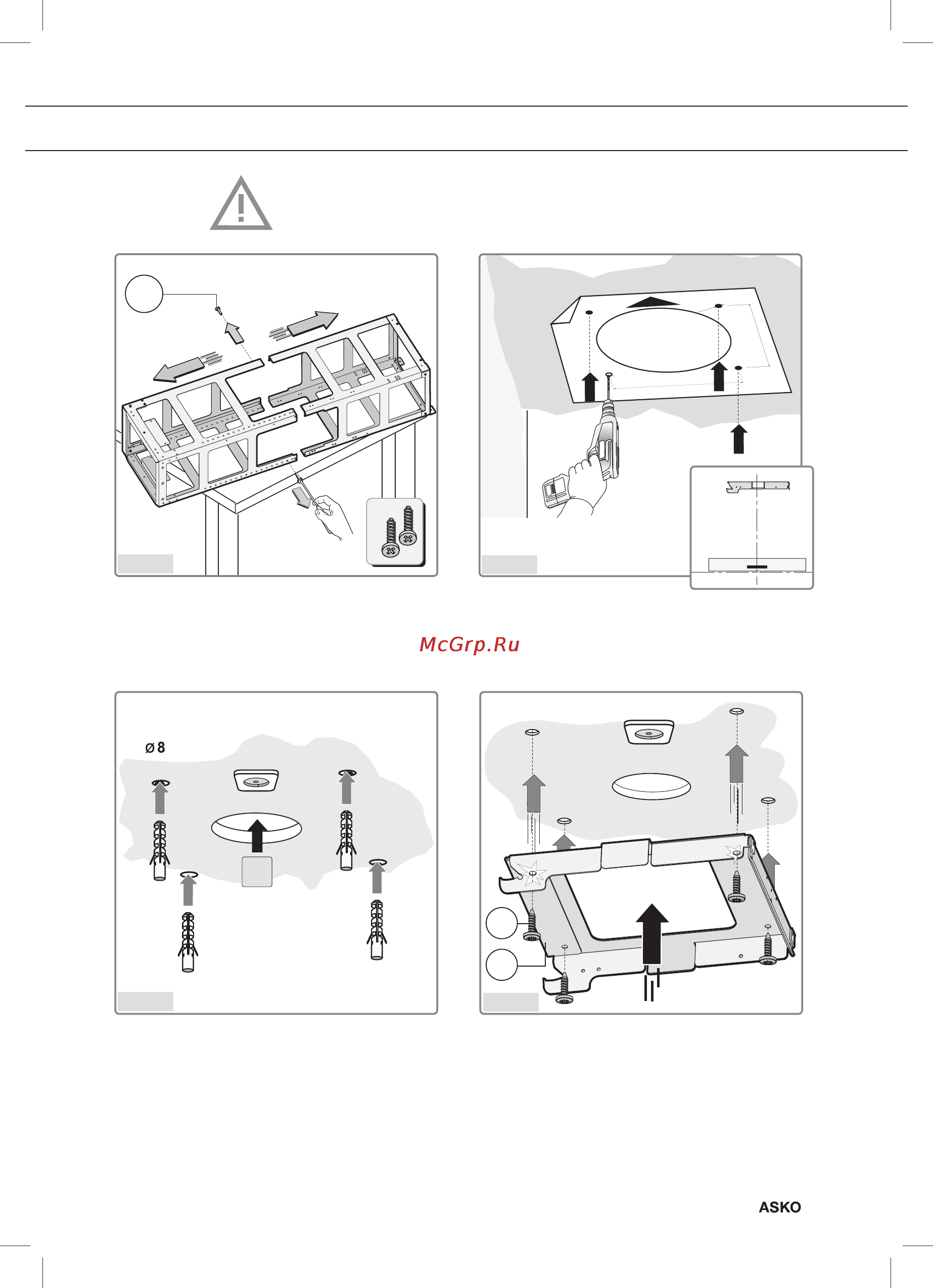

- Pak rammen ud, og fjern de to skruer A for

at skille top- og bundsektion fra hinanden

(ﬁ g. 1).

- Placér skabelonen

mod loftet med pilen på samme side som

emhættens kontrolpanel (ﬁ g. 2).

Der skal bruges skruer til monteringen, som

passer til det respektive murværk (f.eks.

armeret beton, gipsplader osv.). Hvis der

følger skruer og plugs med emhætten, skal

det sikres, at de er egnede til murværket,

hvor emhætten skal monteres, inden

arbejdet påbegyndes.

- Bor ﬁ re huller med en diameter på Ø 8 i loftet

og sæt de ﬁ re plugs i.

- Forbered udløbsåbningen A (ﬁ g. 3).

- Sæt røret i åbningen A.

- Gør beslaget B fast til loftet med de ﬁ re

skruer C (ﬁ g. 4).

Fig. 4

Fig. 3

Fig. 1

Fig. 2
