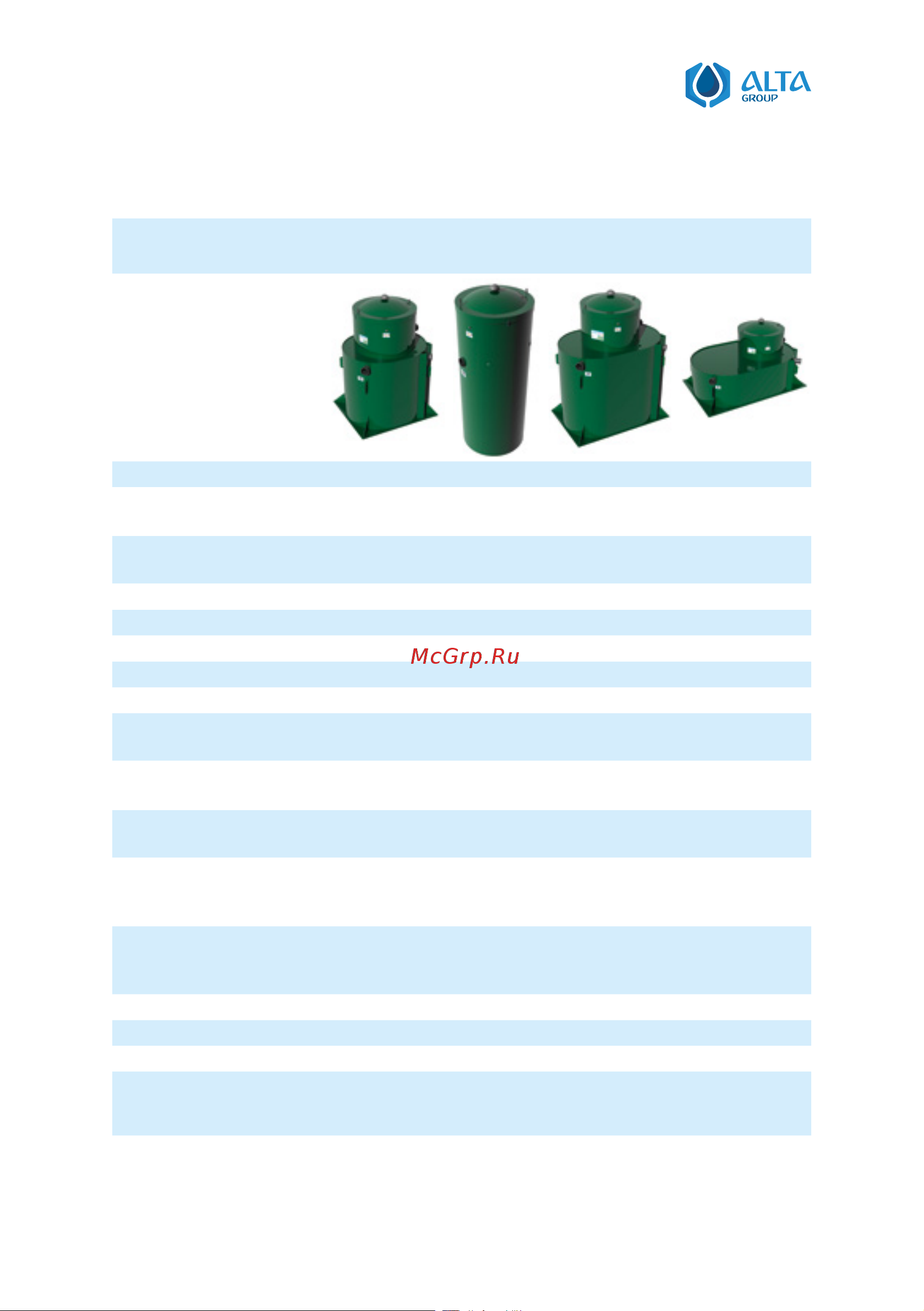

Alta Bio 3 [10/64] Таблица 2 станции alta bio с напорным удалением очищенной воды
![Alta Bio 3 [10/64] Таблица 2 станции alta bio с напорным удалением очищенной воды](/views2/1877626/page10/bga.png)
10
Модель Alta Bio 3 + Alta Bio + 3 OR Alta Bio 5+ Alta Bio 5 + Low Н
Внешний вид
Производительность, м³/сут. 0,6 0,6 1 1
Количество пользователей, чел. до 3-х до 3-х до 5-ти до 5-ти
Максимальный зал-
повый сброс, л
120 120 210 210
Размер основания, мм 1390×1200
Ø
955 1820×1200 2300×1500
Габаритная высота станции, мм 2040 2480 2316 1425
Диаметр горловины, мм 955 955 955 955
Вес, кг 120 144 150 160
Глубина / диаметр входа, мм 585 / 110 585 / 110 585 / 110 455 / 110
Глубина / диаметр ра-
бочего выхода, мм
295 / 32 295 / 32 295 / 32 215 / 32
Глубина / диаметр ава-
рийного выхода, мм
625 / 110 625 / 110 625 / 110 495 / 110
Площадь для установ-
ки системы, м²
2,3 0.8 2,8 4,3
Объем земляных работ, м³ 4,3 2 6,3 6
Электрооборудование
Погружной,
дренажный
насос – 2 шт.
Погружной,
дренажный
насос – 2 шт.
Погружной,
дренажный
насос – 2 шт.
Погружной,
дренажный
насос – 2 шт.
Установочная мощность, кВт 0,64 0,64 0,64 0,64
Энергопотребление, кВт/ч 0,082 0,082 0,082 0,082
Напряжение, В 220 220 220 220
Рекомендованные параметры
подводящего электрокабеля
3×1,5 3×1,5 3×1,5 3×1,5
Таблица 2. Станции Alta Bio с напорным удалением очищенной воды.
