29
Техническая поддержка — www.alta-group.ru
Pb
Cu
Cl
Fe
Pb
Cu
Cl
Fe
29

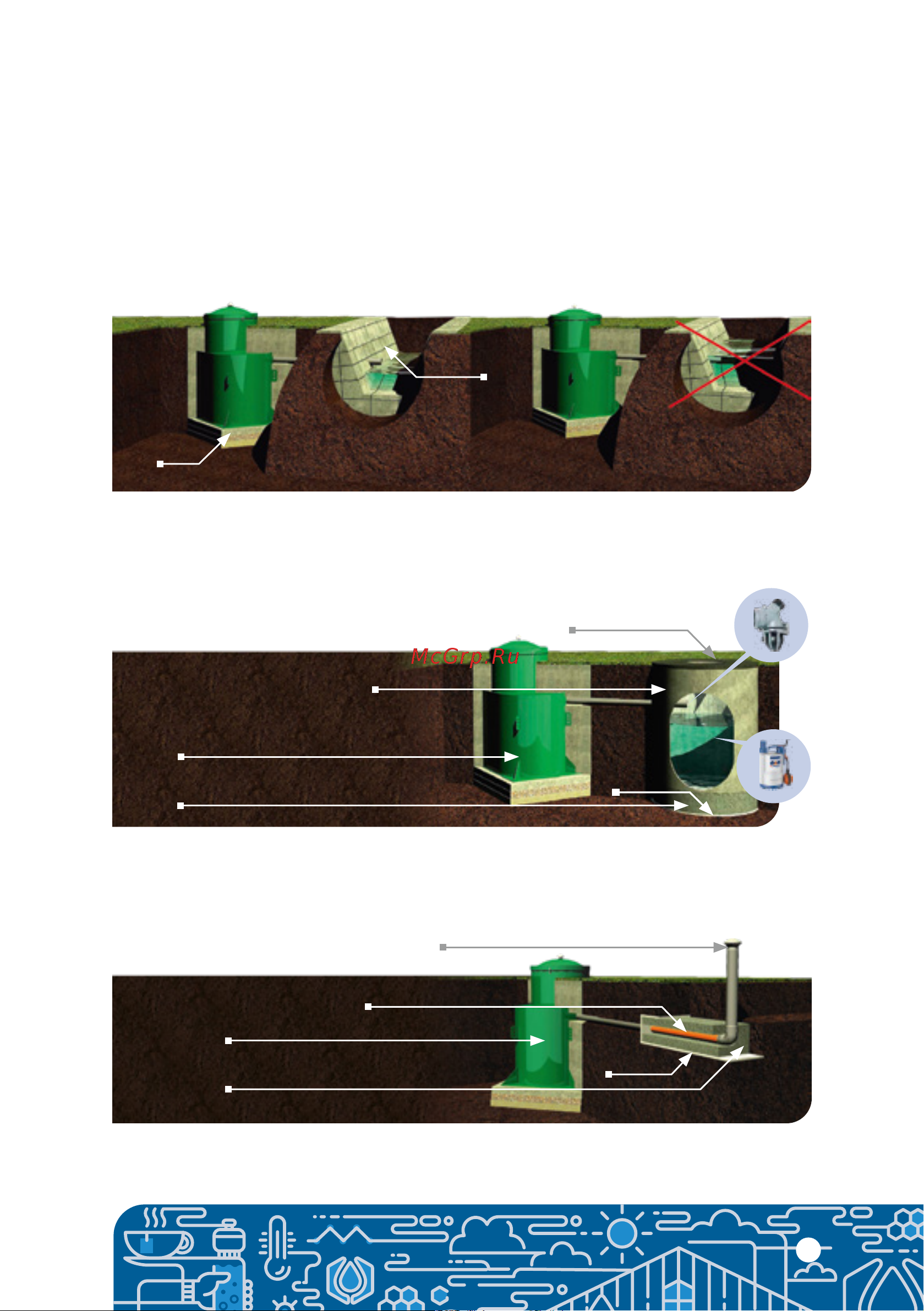

Рисунок 6. Пример реализации простого самотечного
выпуска очищенной воды в водоотводную канаву.
Рисунок 7. Система поглощения, колодец поглощения.
Рисунок 8. Система поглощения, поле поглощения.
Непосредственно под выпуском отводящей трубы от Станции, рекомендуется смонтировать
аварийный насос, для дополнительной защиты Станции от обратного затопления из колодца
поглощения.
Поле поглощения является закрытой системой поглощения, в значительной степени эконо-
мит место на участке, однако в большей степени подвержено затоплению в условиях подъ-
ема грунтовых вод.
Вид 1 Вид 2
Станция AB
Водоотводная
канава
Станция AB
Ж/Б колодец
Щебень гранитный, фракция 5/20
Геоткань
Ж/Б крышка с люком
Станция AB
Труба дренажная
Щебень гранитный, фракция 5/20
Геоткань
Вентиляция системы поглощения
