40
ВНИМАНИЕ при установке внутренней крышки в Станцию совместить мар-
кер положения, установленный на внутренней крышке, и маркер положе-
ния, установленный на внутренней горловине, после чего зафиксировать
крышку на блокираторе вращения.
ВНИМАНИЕ обязательно надежно зафиксировать поплавок насоса в поло-
жении «включено» (вертикально вверх) при помощи нейлонного хомута.
Станция поставляется в полной заводской готовности. Электронный блок управления насо-
сом, а так же насосное оборудование, установлены в Станции на штатные места и подключе-
ны, однако, обычные условия эксплуатации Станции Alta Bio могут потребовать демонтажа/
монтажа электрооборудования.
ВНИМАНИЕ! К демонтажу/монтажу электрооборудования станции допуска-
ется персонал, прошедший аттестацию по технике безопасности, имеющий
доступ к работе с электроустановками напряжением до 1000 В (квалифика-
ционная группа не ниже 3), и изучивший настоящий паспорт.
Установка и демонтаж
электрооборудования станции ALTA BIO

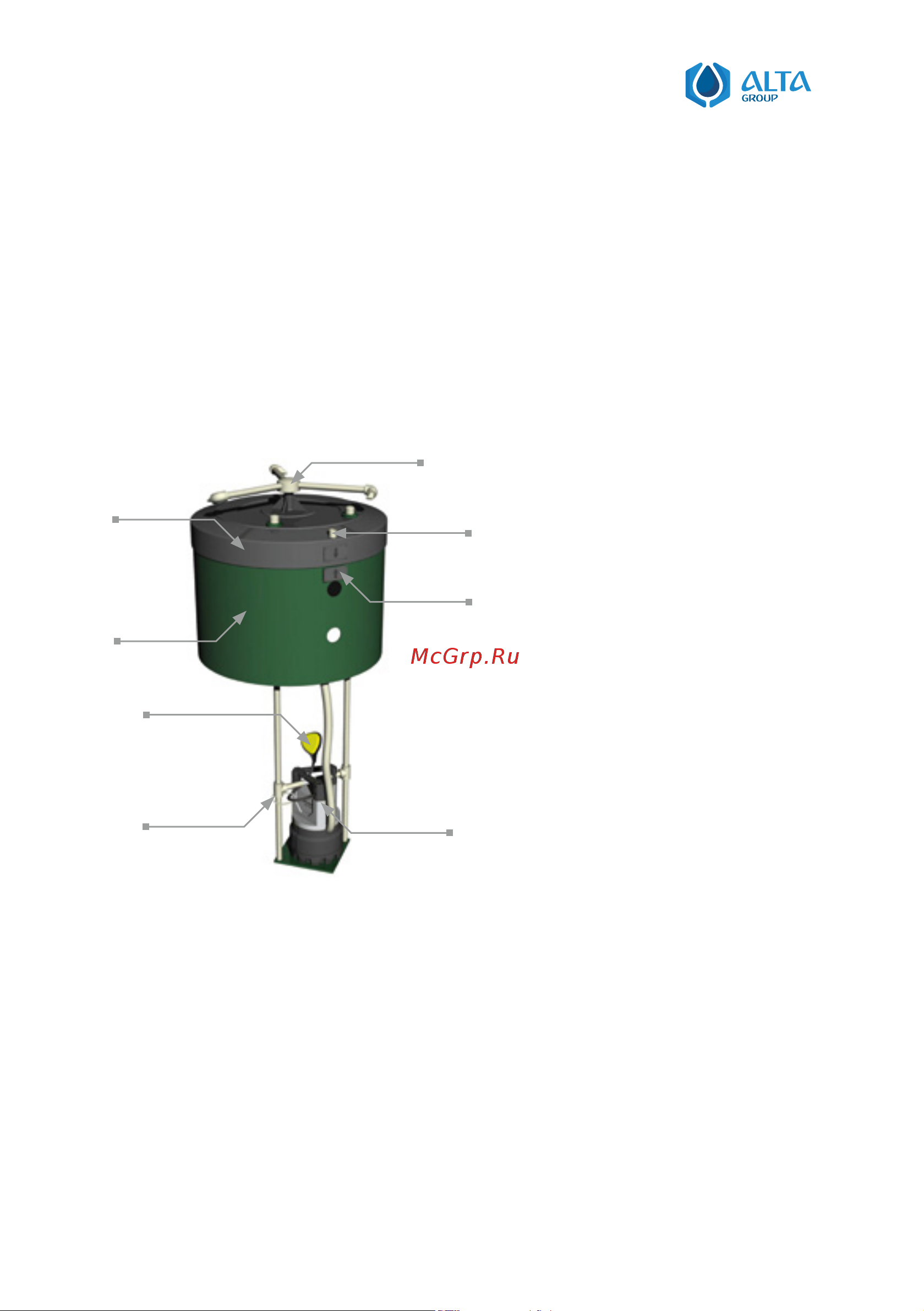

Рисунок 17. Установка циркуля-
ционного насоса Станции.
Демонтаж насосов проводить в следую-
щем порядке:
1. Отключить Станцию от электросети.
2. Открыть крышку Станции.
3. Обрезать электрокабель насоса, оставив
необходимый запас для последующего об-
ратного подключения насоса.
4. Открыть внутреннюю крышку Стан-
ции вместе с вращающимся оросителем.
Циркуляционный насос установлен на
внутренней крышке Станции при помощи
специальных кронштейнов (см рис 17).
5. Отсоединить трубопровод подачи
воды на ороситель от насоса.
6. Обрезать нейлоновый хомут, удержи-
вающий поплавок насоса в положении
«Включено».
7. Для снятия насоса с кронштейнов обре-
зать нейлоновый фиксирующий хомут и
отсоединить горизонтальный держатель
насоса от вертикального кронштейна.
8. Установка насоса производится в об-
ратном порядке, зафиксируйте поплавок
и насос новыми нейлоновый хомутами
Насос
Хомут
Горловина
Крышка
Поплавок
Вращающийся ороситель
Блокиратор
вращения
Положение
установки
крышки
