38

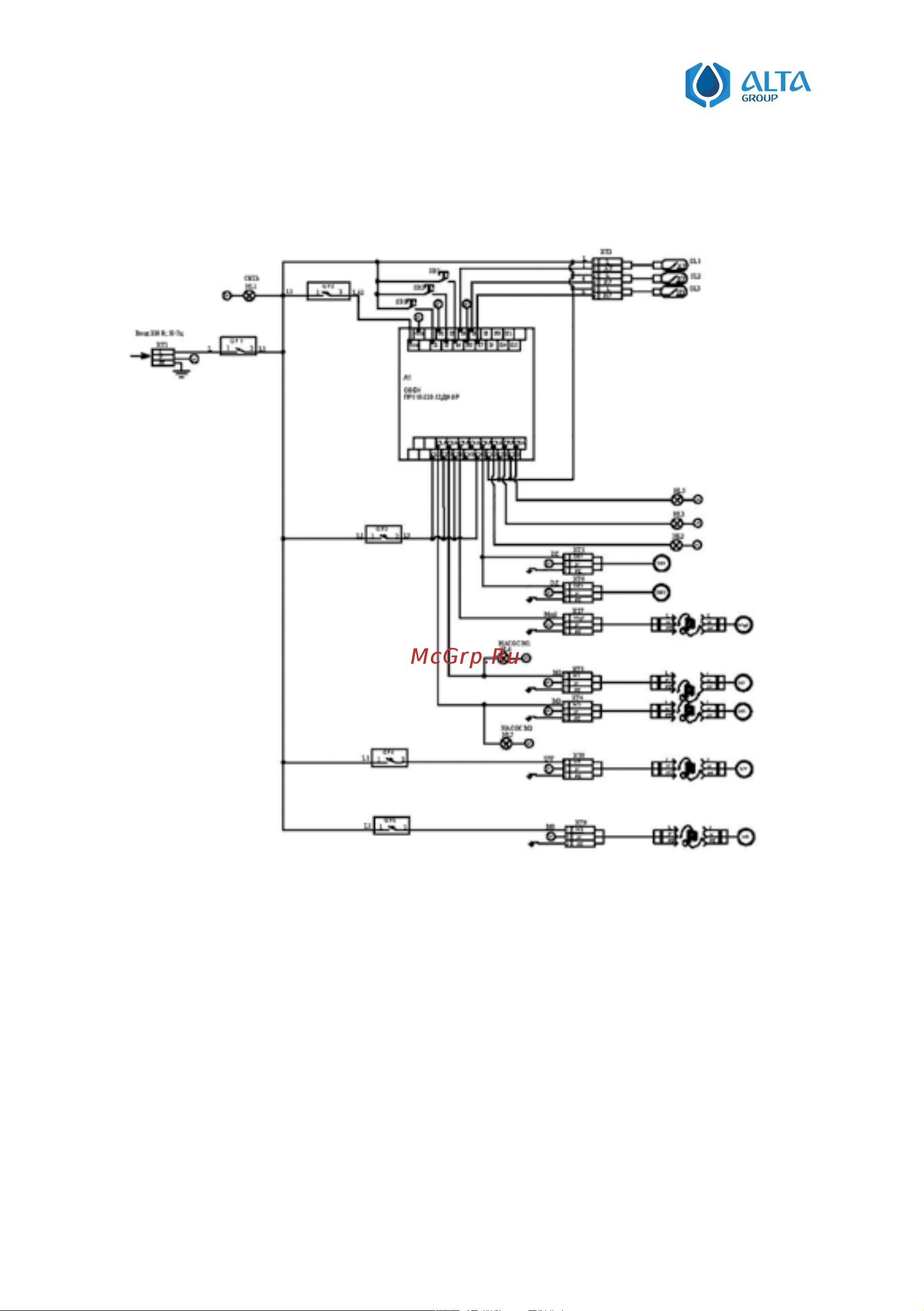

СХЕМА ЭЛЕКТРОПОДКЛЮЧЕНИЯ ДЛЯ МОДЕЛЕЙ ALTA BIO 7 + UV И 10 + UV
Для Станций Alta Bio 7 + UV и Alta Bio 10 + UV кабель внешнего электропитания заводится в
шкаф управления Станции через гермоввод, расположенный на корпусе шкафа. Подключе-
ние производить, руководствуясь схемой, рисунок 16.
QF1 – вводной автомат
QF2 – автомат системы управления и сигнализации
QF3, QF4 – автоматы потребителей
А1 – программируемое реле
HL1 – сигнальная лампа СЕТЬ
HL2 – сигнальная лампа РЕЖИМ АВТО
HL3 – сигнальная лампа РЕЖИМ РУЧНОЙ
HL5 – сигнальная лампа АВАРИЯ
HL6 – сигнальная лампа НАСОС 1
HL7 – сигнальная лампа НАСОС 2
SB 1 – кнопка ПУСК
SB2 – кнопка СТОП
SB3 – кнопка СБРОС АВАРИИ
ХТ1 – вводная клемма
ХТ2 – клемма подключения поплавков
XТЗ – клемма под ключ ения насоса КЧВ М1
ХТ4 – клемма подключения насоса КЧВ М2
XT5, ХТ6 – клеммы подключения дозаторов
ХТ7 – клемма подключения насосов вертушки
ХТ8 – клемма подключения УФ-лампы
ХТ9 – клемма подключения аварийного насоса КО
