39
Техническая поддержка — www.alta-group.ru
Pb
Cu
Cl
Fe
Pb
Cu
Cl
Fe
39

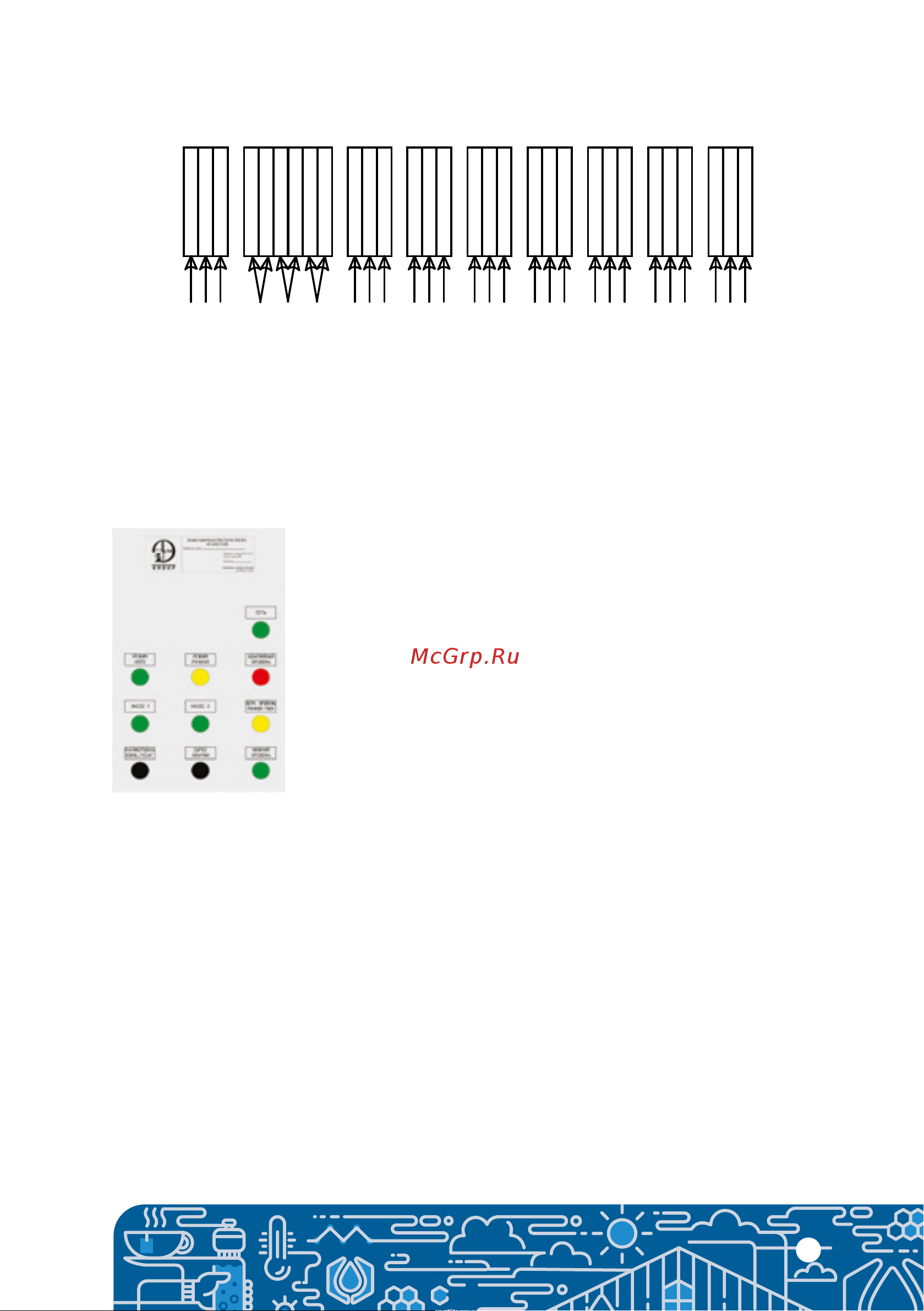

ШКАФ УПРАВЛЕНИЯ СТАНЦИИ ALTA BIO 7 + UV И ALTA BIO 10 + UV
Внешний вид, органы управления и сигнализации шкафа
управления Станции Alta Bio 7 + UV и Alta Bio 10 + UV
Индикация «СЕТЬ», указывает на наличие/отсутствие внешнего
электропитания.
Индикация «АВАРИЙНЫЙ УРОВЕНЬ», указывает на активацию ава-
рийного режима, свидетельствует о недопустимом переполнении
камеры очищенной воды. Необходимо срочно провести диагно-
стику оборудования и анализ поступления стока. Аварийная си-
стема с памятью ошибок, после опорожнения камеры очищенной
воды система переходит в рабочий, шаговый режим автоматически,
индикатор «АВАРИЙНЫЙ УРОВЕНЬ» при этом переходит в мигаю-
щий режим, оповещая обслуживающий персонал о необходимости
провести диагностику оборудования. Режим деактивируется нажа-
тием и удержанием кнопки «СБРОС АВАРИИ» в течение 5-ти секунд.
Деактивация режима возможна при условии полного опорожнения камеры очищенной
воды, при не работающих насосах.
Индикация «РЕЖИМ АВТО», насосы работают в автоматическом, шаговом режиме, насосы
включаются попеременно.
Индикация «РУЧНОЙ РЕЖИМ», работает один насос (сервисный режим). В ручном режиме
есть возможность выбора насоса нажатием кнопок «НАСОС 1» или «НАСОС 2». Если индика-
ция «НИЖНИЙ УРОВЕНЬ» горит, в ручном режиме можно принудительно включить любой из
насосов нажатием кнопки «ВЕРХНИЙ УРОВЕНЬ РУЧНОЙ ПУСК», режим для опорожнения ка-
меры очищенной воды, для осуществления обратной промывки фильтра угольного системы
УФ обеззараживания, либо для осуществления сервисного обслуживания насосов.
Индикация «НАСОС 1», «НАСОС 2», индикация работы насоса. Индикация «НАСОС 1» или «НА-
СОС 2», в мигающем режиме сигнализирует о выборе насоса для работы в ручном режиме, в
данный момент насос в режиме ожидания.
Кнопка «КАЛИБРОВКА КОАГ.» активирует работу насоса дозатора водного раствора коагу-
лянта для обеспечения калибровки и настройки оборудования.
XT1
Ввод
~ 220 В
Датчики
уровня
АУ – аварийный уровень ВУ – верхний уровень НУ – нижний уровень
Насос
КЧВ
М1
Насос
КЧВ
М2
Дозатор
DZ1
Дозатор
DZ2
Насос
вертушки
Mspl
УФ-
лампа
UV
Аварийный
насос
КО
XT2
L
N
PE
XT3
L
N
PE
XT4
L
N
PE
XT5
L
N
PE
XT6
L
N
PE
XT7
L
N
PE
XT8
L
N
PE
XT9
L
N
PEАУ ВУ НУ
Рисунок 16.
