30
Напорный выпуск очищенной воды.
В условиях не возможности организовать утилизацию воды в самотечном режиме (высо-
кий уровень грунтовых вод, отсутствие водоотводных канав и ливневых систем достаточной
глубины, несоответствие грунта по показателям водопоглощения), водоотведение следует
организовать в напорном режиме, установив Станцию Alta Bio с индексом «+».
ВНИМАНИЕ! По общим правилам прокладки напорного трубопровода, он
должен прокладываться ниже глубины промерзания либо утепляться ак-
тивными системами утепления, (греющий кабель, специализированная
труба), только так можно гарантировать не промерзание трубопровода в
зимний период. Пример формирования оптимального трубопровода для
прокладки в зоне промерзания см рисунок 9.
На насосе удаления очищенной воды в Станции Alta Bio с индексом «+» (за исключением
Станций Alta Bio 7 UV+ и 10 UV+) нет обратного клапана, и соблюдая определенные условия
прокладки можно добиться того что в режиме ожидания труба будет пустая.

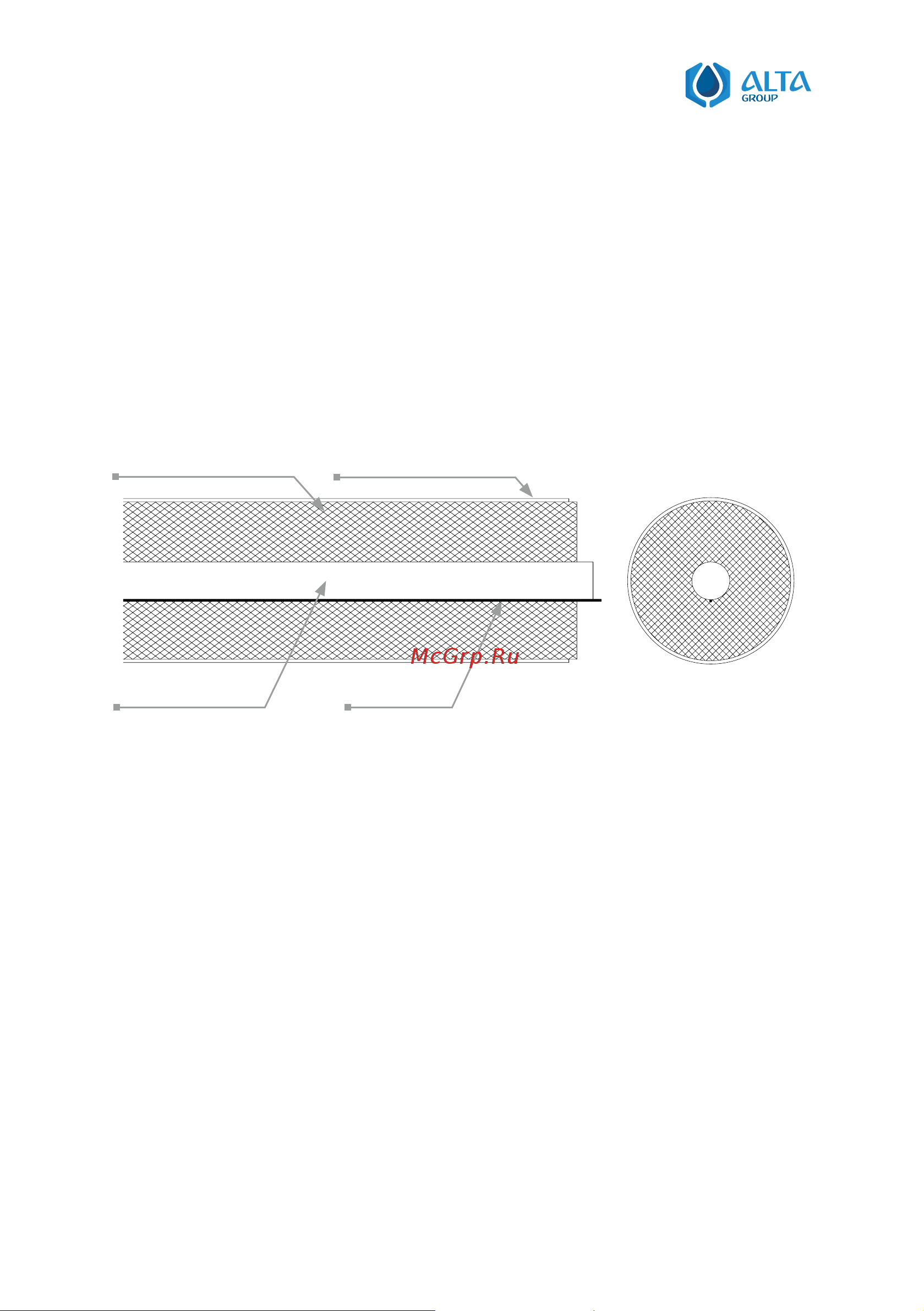

Рисунок 9. Пример формирования оптимального трубо-
провода для прокладки в зоне промерзания.
Жесткая канализационная
труба
Ø
110
Напорная
водопроводная труба
Утеплитель
Греющий кабель
Продольный разрез трубопровода Поперечный разрез трубопровода
