ОБСЛУЖИВАНИЕ НАПОРНОГО ФИЛЬТРА БЛОКА УФ ОБЕЗЗАРАЖИВАНИЯ ALTA
BIOCLEAN (ДЛЯ СТАНЦИЙ ALTA BIO 7 + UV, 10 + UV)
К обслуживанию фильтровальной установки допускается только квалифицированный пер-
сонал, т.е. специально подготовленные лица, прошедшие проверку знаний в объеме, обяза-
тельном для данной работы и имеющие квалификационную группу по технике безопасности,
предусмотренную Правилами техники безопасности при эксплуатации электроустановок, а
также изучившие настоящее правила.
Фильтр состоит из рабочего резервуара (бочка фильтра), который заполняется фильтрующей
загрузкой, шестипозиционного вентиля переключателя режимов работы, входного, выход-
ного патрубков и выпускного патрубка для отвода промывных вод.
Бочка фильтра представляет собой резервуар, в нижней части которого расположены дре-
нажные устройства (сепараторы) для отвода профильтрованной воды. Поверх сепараторов
насыпают фильтрующий материал. В процессе фильтрования фильтр постоянно заполнен
водой, выше поверхности фильтрующего материала.
В режиме фильтрации вода подается сверху фильтрующего материала и отводится снизу че-
рез дренажное устройство (сепараторы).
При фильтровании происходит загрязнение фильтрующего материала, требующее его очистки.
Промывку фильтрующего материала необходимо осуществлять, руководствуясь показания-
ми манометра, расположенного на шестипозиционном вентиле. При загрязнении фильтрую-
щего материала давление в фильтре повышается.

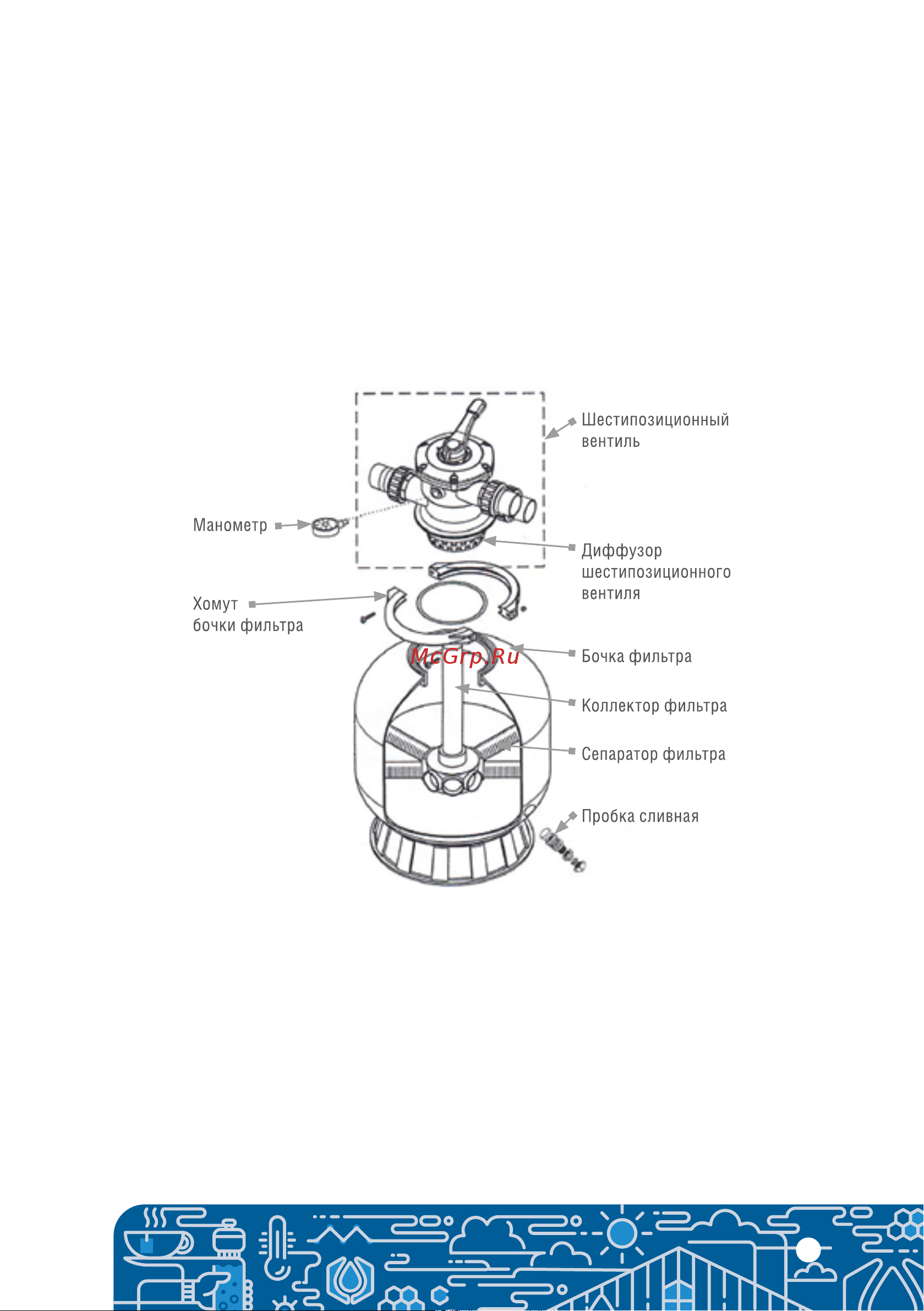

Рисунок 19. Устройство напорного сорбционного фильтра.
