11
3. СБОРКА СТАНКА
3.1 Распаковка
Соблюдайте осторожность при перемещении станка. Воспользуйтесь помощью 2-3
человек при сборке изделия.
Выберите место для станка, учитывая его размеры (рис. 3-6). Переместите станок до места
установки в коробке. Пол должен быть рассчитан на массу изделия.

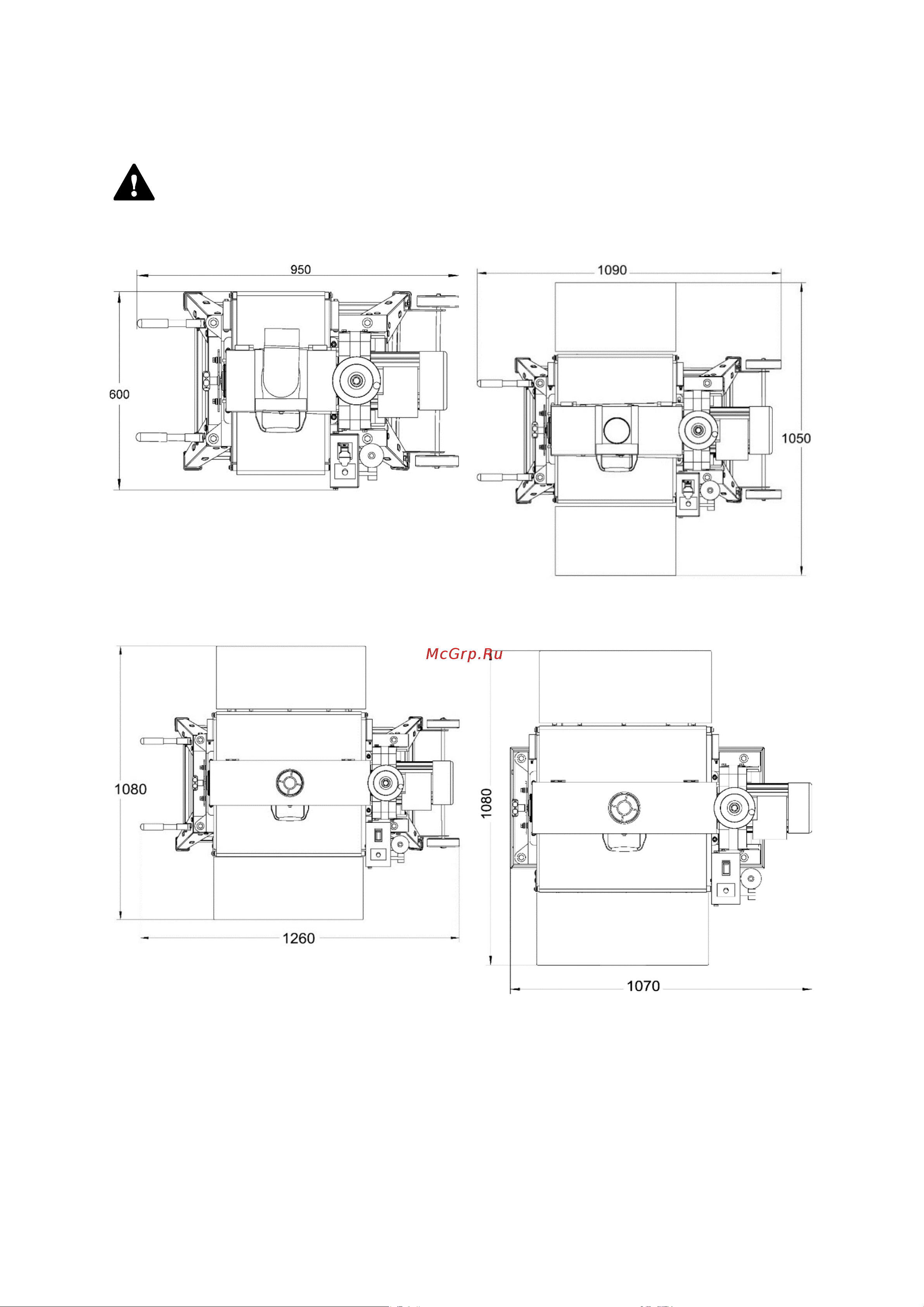

Рисунок 3. Модель DS260-W. Вид сверху. Габариты.
Рисунок 4. Модель DS410-W. Вид сверху. Габариты.
Рисунок 5. Модель DS560-W. Вид сверху. Габариты.
Рисунок 6. Модель DS560-WB. Вид сверху. Габариты.
Аккуратно распакуйте и достаньте станок и отдельные детали из упаковки, осмотрите изделие на
наличие повреждений. О любых повреждениях следует немедленно сообщить дистрибьютеру
и транспортной компании.
Идентифицируйте части станка в соответствии с таблицей 2.
Удалите защитную смазку с поверхности стола и всех неокрашенных деталей. Для ее снятия
используйте мягкую ткань, смоченную керосином (не применяйте для этой цели ацетон, или
