18
Если заготовка показывает признаки обратной отдачи, уменьшите давление, вращая винты
против часовой стрелки на один оборот, и проверьте снова.
Если заготовка проскальзывает на ленте транспортера, увеличьте давление, вращая винты по
часовой стрелке на один оборот, и проверьте снова.
5.5 Регулировка упора подъемного механизма

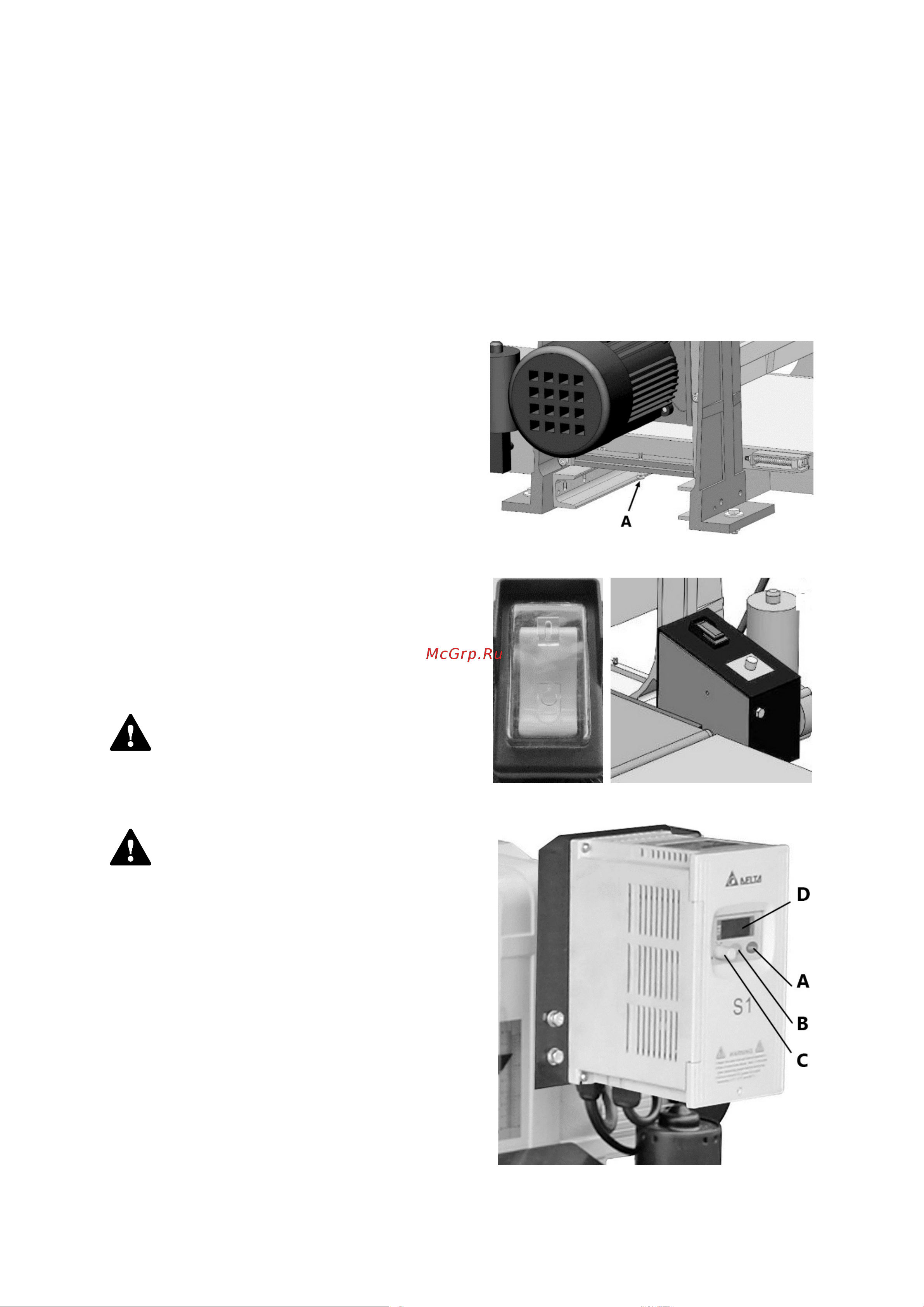

Винт А (рис. 21), выполняет роль упора, предо-твращающего контакт шлифовального барабана
и ленты транспортера при регулировке высоты.
При необходимости регулировки винта, выполните следующие шаги:
Убедитесь, что лента транспортера правильно натянута (п.п. 4.1.1).
Отключите станок от сети.
Полностью поднимите шлифовальный блок
вверх.
Открутите гайку на винте-ограничителе, затем
настройте высоту винта, который должен
выступать над рамой не менее, чем на 6 мм.
Затяните гайку. Опускайте шлифовальный
блок до тех пор, пока винт-ограничитель А не
коснется рамы электродвигателя.
Убедитесь, что шлифовальный барабан
находиться выше поверхности ленты
транспортера как минимум на 5 мм.
Если величина отличается, повторите
настройки.
6. РАБОЧИЕ ПРОЦЕССЫ
6.1 Включение станка
Перед началом работы обязательно присо-
едините станок к вытяжной установке.
Работа на станке без устройства по
удалению древесных отходов представ-
ляет опасность для вашего здоровья.
Перед включением станка убедитесь, что
все узлы и механизмы надёжно закреплены,
на рабочих столах нет посторонних
предметов и ничто не мешает вращению
электродвигателя и движению ленты
транспортера.
Станки моделей DS260-W, DS410-W, DS560-W
оснащены клавишным выключателем (рис. 22).
У модели DS560-WB блок управления двигателем
шлифовального барабана (рис. 23) расположен над
двигателем транспортера. Для включения станка
необходимо нажать кнопку В, для выключения – А,
ручкой С можно настроить необходимую частоту
вращения шлифовального барабана в диапазоне от
0 до 1800 об./мин. Значение оборотов отобража-
ется на дисплее D.
Рисунок 21.
Рисунок 22.
Рисунок 23.
