3.2.4 Особенности сборки модели DS560-WB

Сборка модели DS560-WB аналогична сборке

моделей DS410-W, DS560-W.

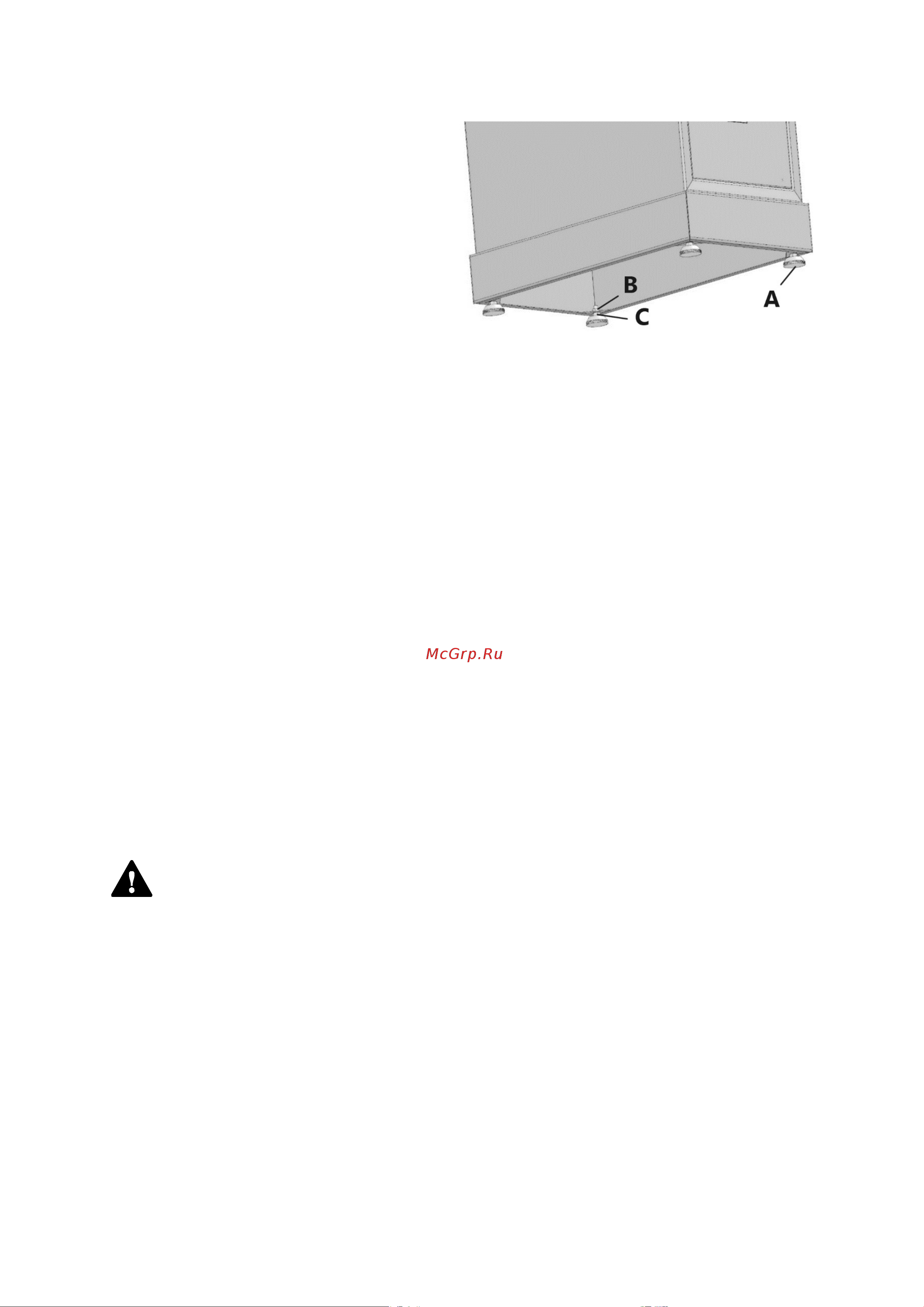

Сначала установите регулируемые ножки А на

основание с помощью гаек В. Настройте

необходимое положение с помощью уровня

и контргаек С (рис. 12, 37).

Затем установите станок на основание (п.п.

3.2.2).

Установите дополнительные столы и прикру-

тите маховик (п.п. 3.2.3).

4. ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Рассмотрите рисунки 1, 2 и описание ниже, чтобы понять, как работают основные элементы

управления.

Ручка-фиксатор шлифовального блока 20: блокирует шлифовальный блок после настройки

высоты. Дополнительно этот фиксатор позволяет сохранять параллельность барабана и ленты

транспортера во время эксплуатации.

Маховик регулировки положения шлифовального барабана 5: регулирует высоту шлифовального

барабана над лентой транспортера.

Для контроля за глубиной шлифования или для установки новой заготовки служат указатель 4

и шкала 11, которые отображают текущую высоту шлифовального барабана над лентой

транспортера в миллиметрах и дюймах.

Выключатель 7: контролирует поступление тока к электродвигателям шлифовального барабана

и транспортера.

Ручка регулировки 12 скорости ленты транспортера: скорость ленты транспортера имеет плавную

регулировку от 0 до 3,5 м/с.

Рукоятки для подъема и перемещения станка: дают возможность легко переместить станок

в мастерской (для моделей DS260-W, DS410-W, DS560-W).

5. РЕГУЛИРОВКИ И НАСТРОЙКИ СТАНКА

Обязательно убедитесь, что станок выключен и отсоединен от сети перед

выполнением настроек.

Все необходимые настройки уже были произведены на заводе-изготовителе, однако из-за

транспортировки, мы рекомендуем проверить их правильность.

Заводские настройки:

 натяжение и движение ленты транспортера;

 настройка клиньев;

 параллельность ленты транспортера и шлифовального барабана;

 настройка прижимных роликов;

 настройка упора подъёмного механизма.

Рисунок 12.
