5.2 Настройка направляющих

Направляющие расположены по обе стороны от блока шлифовального барабана (рис. 15, 16). Они

обеспечивают плавные подъем и опускание шлифовального блока при вращении маховика.

Если крепление направляющих ослаблено, шлифовальный барабан будет смещаться вверх во

время работы, что приведет к плохим результатам шлифовки.

Если крепление направляющих слишком сильно затянуто, тогда будет тяжело регулировать высоту

шлифовального узла, что приведет к значительному износу системы подъема/опускания.

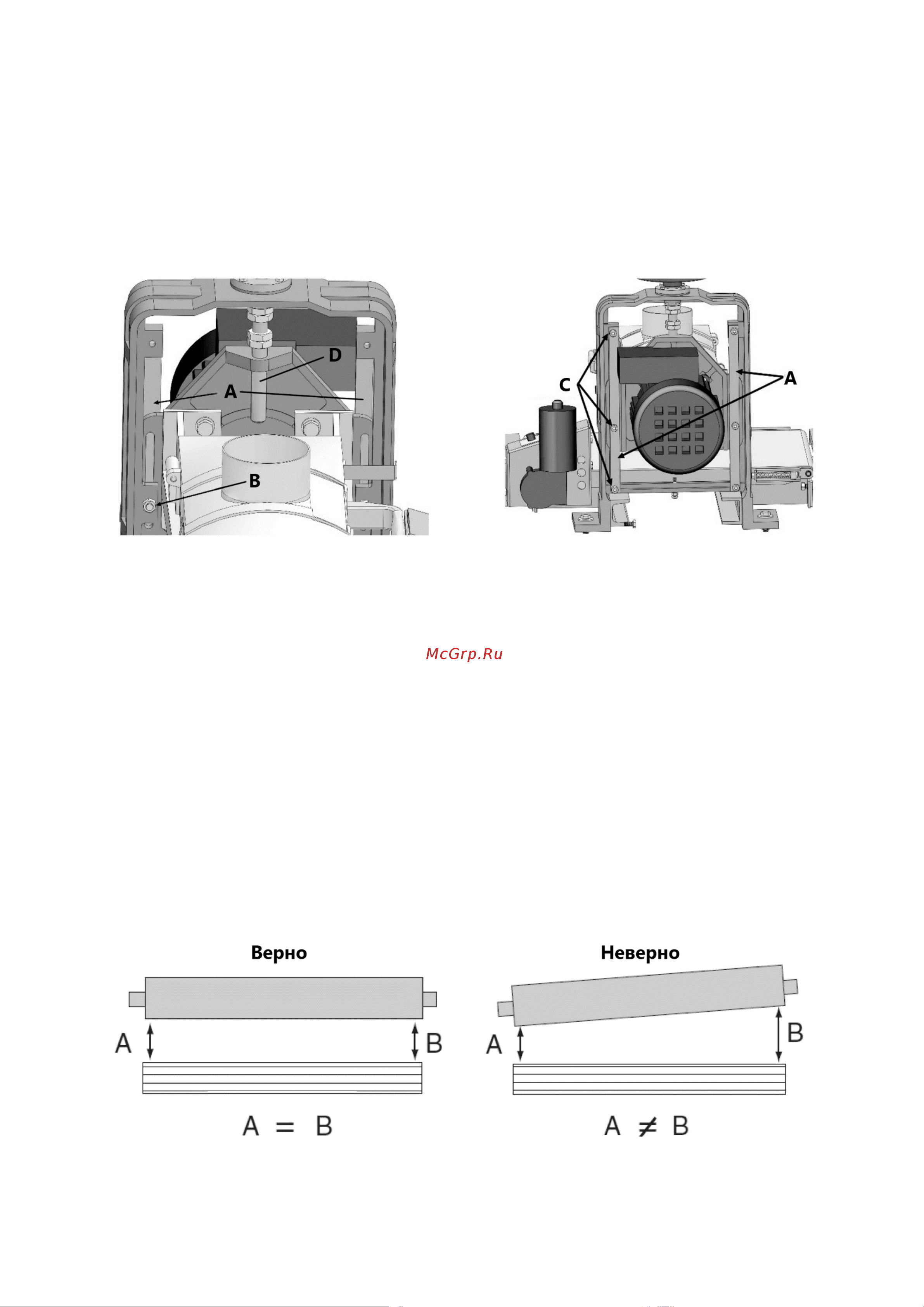

Рисунок 15. Рисунок 16.

Для настройки клиньев:

 Отключите станок от сети.

 Открутите центральную гайку B на обоих клиньях A.

 Проверните все шесть винтов C направляющих по часовой или против часовой стрелки на

равное количество витков, затем вращайте маховик, чтобы проверить подъем

шлифовального блока.

 Повторяйте настройку до тех пор, пока вы не будете довольны подвижностью

шлифовального блока, затем затяните обе гайки B.

5.3 Выравнивание положения ленты транспортера относительно

шлифовального барабана

Чтобы получить хорошие результаты шлифования, лента транспортера и шлифовальный барабан

должны быть параллельны друг другу, иначе с одной стороны заготовки будет сниматься больше

материала, чем с другой (рис. 17).

Отклонение по ширине должно составлять не более 1,3 мм.

Рисунок 17.
