разбавитель лака). После очистки покройте поверхности воском. Излишки воска удалите для

предотвращения его попадания на заготовки.

В целях безопасности не подключайте станок к источнику подачи питания до полного

окончания его монтажа.

3.2 Сборка

Перед сборкой и использованием станка внимательно изучите инструкцию для

выполнения надлежащей сборки, технического обслуживания и соблюдения техники

безопасности.

3.2.1 Сборка основания (для моделей DS260-W, DS410-W, DS560-W)

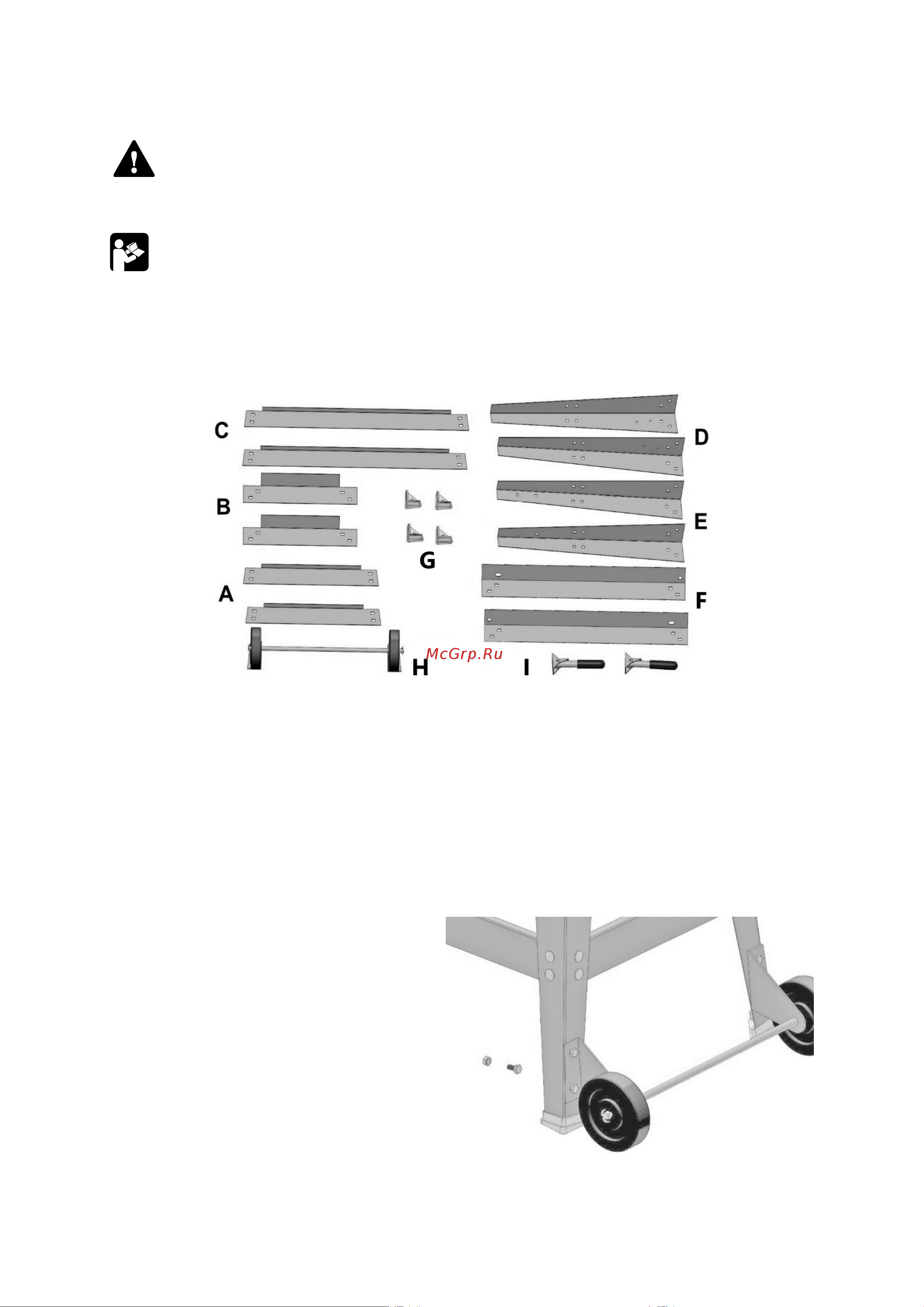

Расположите четыре верхние перекладины B и C (рис. 7) на плоской поверхности и сформируйте

прямоугольник. Подставку легче собирать в перевернутом состоянии.

Рисунок 7.

Прикрепите четыре опоры D и Е к верхним перекладинам при помощи 16-ти болтов с квадрат-

ными подголовками M8-1.25×12 и гаек M8-1.25. Опоры должны располагаться с наружной

стороны перекладин. Наживите крепеж, не затягивая его полностью.

Обратите внимание, что правый (E) и левый (D) комплекты опор отличаются наличием

отверстий под установку рукояток и колёс.

Прикрепите четыре нижних перекладины A и F к опорам D и Е при помощи 16-ти болтов с квад-

ратным подголовком M8-1.25×12 и контргаек (16) M8-1.25. Наживите крепеж, не затягивая его

полностью.

Установите накладки G на концы опор D и E

основания.

Переверните основание и выровняйте

положение опор и перекладин, полностью

затяните весь крепеж.

Прикрепите кронштейны колес к опорам Е

при помощи четырех болтов с шестигранной

головкой M8-1.25×16 и гаек M8-1.25 (рис. 8).

Учтите, что левый и правый кронштейн

отличаются. Затяните крепеж при помощи

гаечного ключа.

Рисунок 8.
