После установки нужного положения, затяните рукоятку
блокировки А (рис. 9).
3.6 Установка планшайбы
Отключите станок от сети. Устанавли-
вайте планшайбу при снятом поводковом
патроне.
Планшайба обычно используется для вытачивания чаш.
На ней есть установочные отверстия для крепления
заготовки.
Накрутите планшайбу на шпиндель по часовой стрелке до
упора и закрутите два установочных винта А (рис. 10).
Чтобы снять планшайбу, открутите установочные винты А.
Затем вставьте штифт для секторного перемещения
в одно из отверстий С и зафиксируйте шпиндель. При
помощи выколотки, вставленной в отверстие B план-
шайбы, открутите её.
3.7 Секторное перемещение
Всегда отключайте станок от сети при
использовании опции секторного перемеще-
ния. Не запускайте станок, если штифт
вставлен в шпиндель.
Секторное перемещение заготовки на токарном станке
используется для операций, которые требуют выдер-
живать одинаковое расстояние по длине окружности
заготовки. На шпинделе есть 12 отверстий на расстоянии
30° друг от друга. В корпусе передней бабки есть три
отверстия для шагового штифта. Эти отверстия находятся
на расстоянии 20° друг от друга.
Если вставить штифт А (рис. 11) в одно из трех внешних
отверстий В в корпусе передней бабки и одновременно
в одно из двенадцати внутренних отверстий шпинделя, то
можно расположить заготовку в одном из заданных
положений (рис. 12, таб. 3).
Таблица 3
Количество
секторов
Угол сектора,
град.
Порядок установки штифта (рис. 12)
А В С
1 360 1 - -
2 180 1, 7 - -
3 120 1, 5, 9 - -
4 90 1, 4, 7, 10 - -
6 60 1, 3, 5, 7, 9, 11 - -
8 45 1, 4, 7, 10 - -
9 40 1, 5, 9 3, 7, 11 1, 5, 9
12 30 1-12 - -
18 20 1, 3, 5, 7, 9, 11 1, 3, 5, 7, 9, 11 1, 3, 5, 7, 9, 11
24 15 1-12 - -
36 10 1-12 1-12 1-12

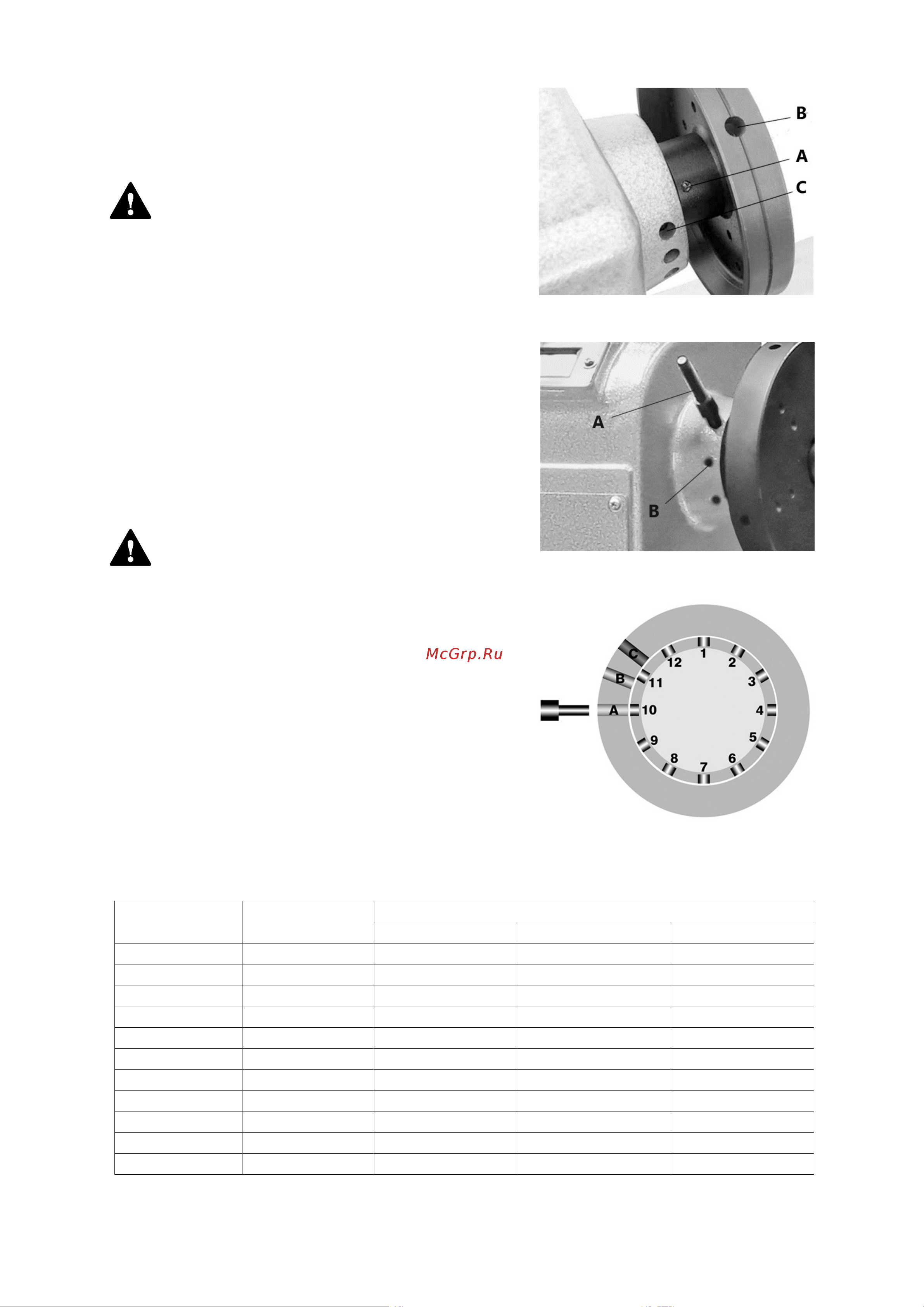

Рисунок 10.
Рисунок 11.
Рисунок 12.
