5.3 Замена приводного ремня

При замене приводного ремня отключите

станок от сети.

Снимите переднюю панель А (рис. 25).

Снимите маховик В, открутив установочные винты.

Снимите боковую панель D передней бабки открутив

винты C.

Ослабьте фиксатор E и поднимите электродвигатель

вверх до упора при помощи рукоятки F и заблоки-

руйте в данном положении фиксатором Е.

Снимите ремень со шкива электродвигателя, а затем

со шкива шпинделя.

Установите новый ремень, выполняя предыдущие

шаги в обратном порядке.

Отрегулируйте натяжение ремня опуская или приподнимая электродвигатель, зафиксируйте его

положение ручкой Е.

Если приводной ремень натянут правильно, отклонение при умеренном нажатии на него

посередине между верхним и нижним шкивом составит 10-12 мм.

Установите боковую и переднюю панели (D и А) и маховик B.

6. ЭЛЕКТРИЧЕСКАЯ СХЕМА

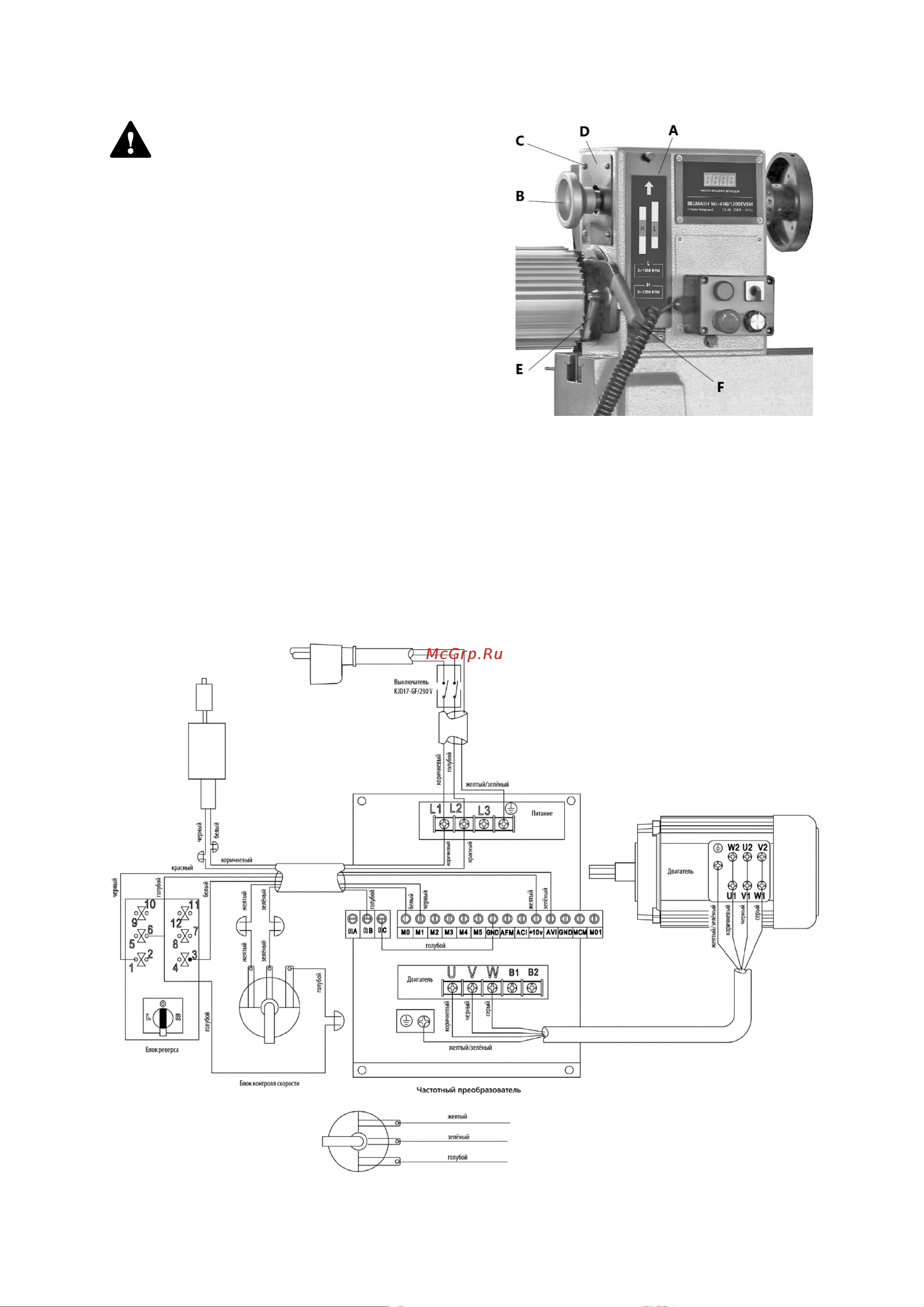

Рисунок 25.

Рисунок 26.
