13
3.8 Установка и снятие поводкового патрона
Чтобы установить поводковый патрон отключите
станок от сети, снимите планшайбу, если она
установлена на шпинделе.
Убедитесь, что ответные поверхности поводкового
патрона и шпинделя не загрязнены.
Вставьте конусообразный конец патрона в шпиндель
и протолкните вперед (рис. 13). Убедитесь, что повод-
ковый патрон прочно закреплен.
Чтобы снять поводковый патрон, вставьте выколотку A
(рис.
14) в отверстие в противоположном конце
шпинделя и слегка постучите, придерживая патрон.
Уберите и храните выколотку в безопасном месте
после использования.
Перед началом эксплуатации убедитесь, что повод-
ковый патрон передней и вращающийся центр задней
бабки соосны друг другу (п.п. 3.11).
3.9 Регулировка положения задней бабки
Под основанием задней бабки находится
контргайка, которую требуется иногда
подтягивать, чтобы сохранить прочное
положение задней бабки на основании
станка.
Чтобы переместить заднюю бабку, ослабьте рукоятку фиксации B (рис. 15) и переместите заднюю
бабку в необходимое положение. Затем зафиксируйте ее на станине при помощи рукоятки В.
Пиноль Е задней бабки может выдвигаться из корпуса на 110 мм. На ней имеется шкала.
Перемещать пиноль Е можно вращая маховик А, предварительно ослабив фиксатор D.
Перед началом работы на станке убедитесь, что рукоятки и фиксаторы
затянуты.
3.10 Установка и снятие вращающегося центра задней бабки
Во время операции точения пиноль задней бабки должна быть зафиксирована.
Перед тем как затянуть рукоятку фиксации положения пиноли, необходимо
выровнять ее положение относительно паза.
Чтобы установить вращающийся центр С (рис. 15) в
пиноль Е задней бабки, ослабьте рукоятку фиксации D и
вращайте маховик А пока пиноль E не выдвинется.
Перед тем как вставить вращающийся центр C, убедитесь,
что ответные поверхности вращающегося центра и пино-
ли не загрязнены.
Вставьте вращающийся центр конусообразным концом
в пиноль.
Убедитесь, что центр рукоятки фиксации В находится на
одной линии с пазом F пиноли (рис. 16).

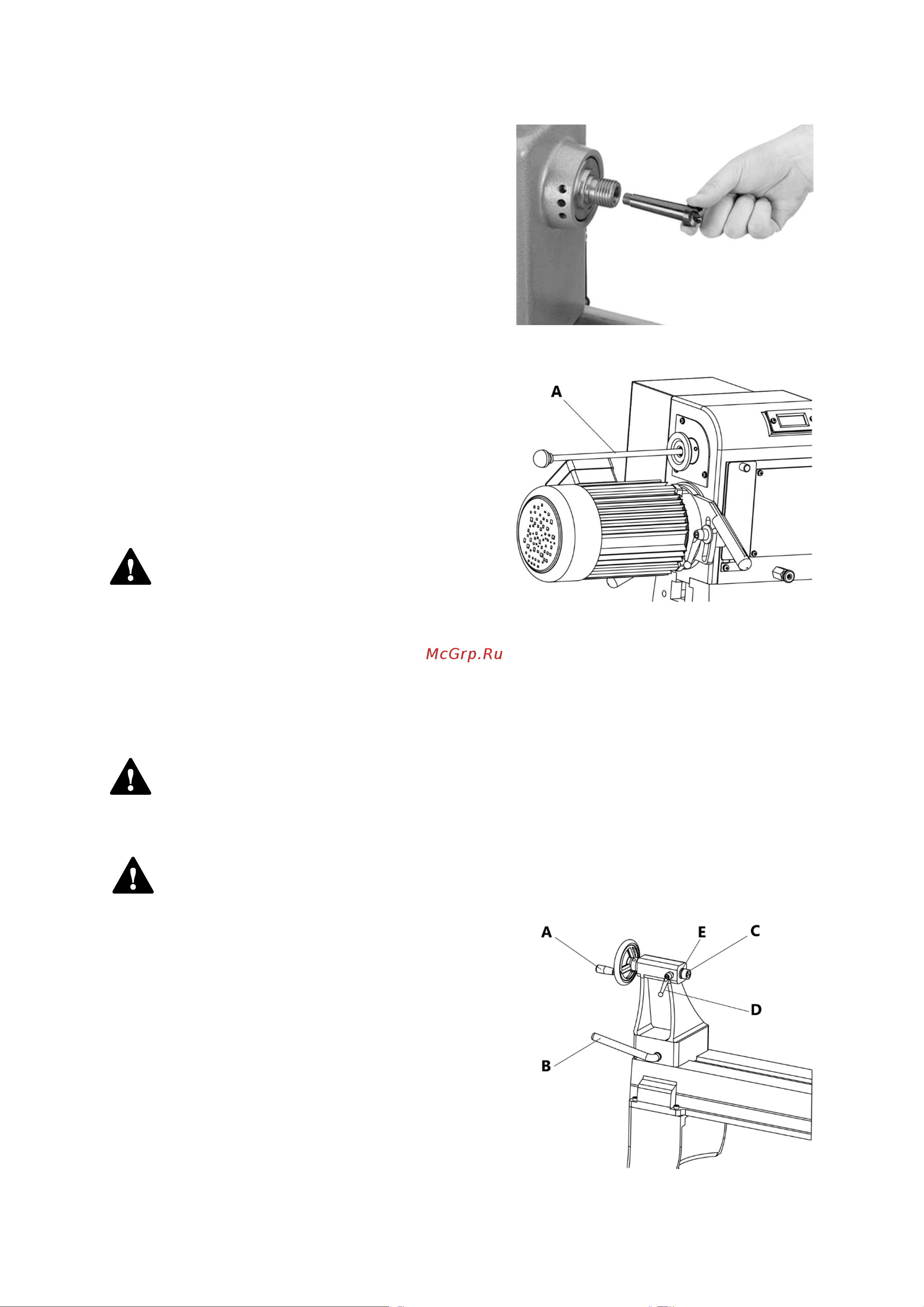

Рисунок 13.
Рисунок 15.
Рисунок 14.
