Белмаш WL-400/600EVSM [9/21] Сборка регулировка и эксплуатация станка

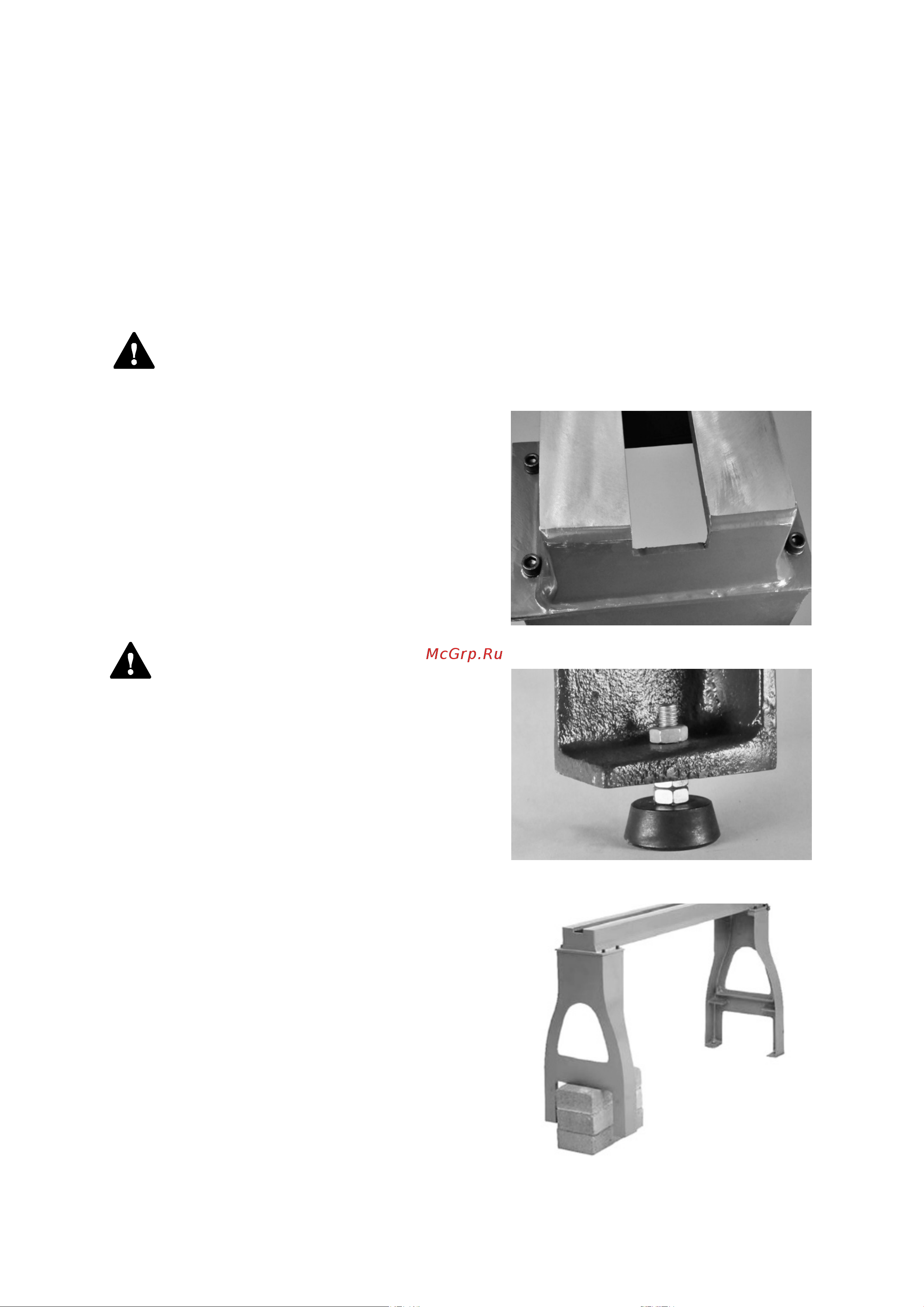

![Белмаш WL-400/600EVSM [9/21] Сборка регулировка и эксплуатация станка](/views2/1885166/page9/bg9.png)
9
При использовании катушек обязательно полностью разматывайте кабель.
При значительной длине удлинительного кабеля и малом поперечном сечении подводящих
проводов, происходит дополнительное падение напряжения, которое может привести к неустой-
чивой работе электродвигателя станка.
Длина электрического кабеля и размеры его поперечного сечения подбирайте в зависимости от
потребляемого тока.
3. СБОРКА, РЕГУЛИРОВКА И ЭКСПЛУАТАЦИЯ СТАНКА
3.1 Распаковка и очистка
Масса станка большая. Соблюдайте осторожность при его перемещении.
Подберите специализированное устройство перемещения, соответствующее
массе изделия, или воспользуйтесь помощью 2-3 человек.
Распакуйте все детали станка. Удалите защитную
смазку. Для ее снятия используйте мягкую ткань,
смоченную керосином (не применяйте для этой цели
ацетон или разбавитель лака). После очистки
покройте поверхность основания воском. Излишки
воска удалите для предотвращения его попадания на
заготовки. Идентифицируйте детали в соответствии
с таблицей 2 и рис. 1-2.
3.2 Установка опор станка (для моделей
WL-550/1050EVSM, WL-450/1200EVSM)
Не выполняйте сборку, если некоторые
детали утеряны.
Измерьте расстояние между установочными
отверстиями на станине и поставьте правую и левую
опоры примерно на этом расстоянии друг от друга,
выровняйте их.
С помощью помощников или специального
оборудования осторожно поднимите станок на
опоры и совместите установочные отверстия.
Закрепите станок на опорах при помощи восьми
винтов, пружинных и плоских шайб (рис. 2).
Для дополнительной безопасности прикрепите станок
к полу через установочные отверстия в опорах
(крепеж в комплект поставки не входит). Или
установите регулируемые ножки. Для этого
переместите заднюю бабку, подручник и переднюю
бабку к одному краю основания станка. Поднимите
край станка на опорные блоки (рис. 3).
Вставьте ножки в установочные отверстия в опорах
(рис. 4). На данном этапе полностью не затягивайте
верхнюю гайку. Удалите опорные блоки. Проделайте
те же шаги на второй опоре.
Положите уровень на основание станка и выполните
необходимые регулировки. Если вы используете
Рисунок 2.
Рисунок 3.
Рисунок 4.
