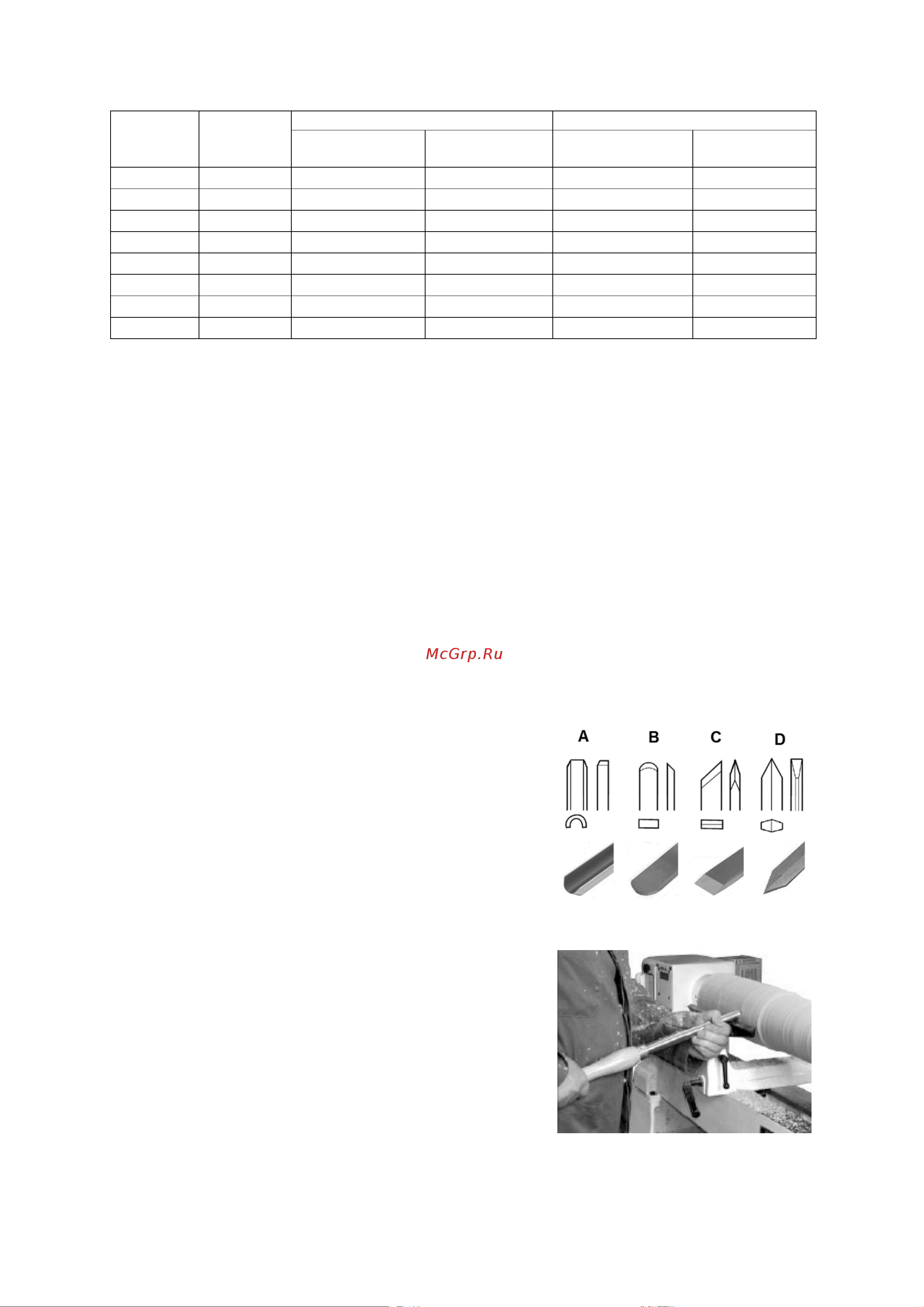

15
Таблица 4
Диаметр
заготовки,
мм
Черновая
обработка,
об./мин.
Стандартная обработка, об./мин. Чистовая обработка, об./мин.
WL-550/1050EVSM,
WL-450/1200EVSM
WL-400/600EVSM
WL-550/1050EVSM,
WL-450/1200EVSM
WL-400/600EVSM
до 50 1520 3200 3000 3200 3000
50÷100 760 1600 1600 2480 2480
100÷150 510 1080 1080 1650 1650
150÷200 380 810 810 1240 1240
200÷250 300 650 650 1000 1000
250÷300 255 540 540 830 830
300÷350 220 460 460 710 710
350÷400 190 400 400 620 620
4. РАБОЧИЕ ПРОЦЕССЫ
4.1 Выбор заготовки
Для выполнения типичной операции, пользователь должен обследовать заготовку и убедиться,
что она подходит для точения, отсутствуют крупные сучки, заусенцы или трещины. Подготовьте
и сбалансируйте заготовку при помощи ленточной или другой пилы.
4.2 Правильное рабочее положение
Расположите подручник на расстоянии 3 мм над осевой линией заготовки и установить
минимальный зазор между заготовкой и кромкой подручника в 6 мм.
Проверните заготовку рукой, чтобы проверить, что шпиндель и заготовка вращаются свободно.
Всегда ведите токарный инструмент по подручнику. При этом держите пальцы сомкнутыми
и опирайтесь возвышением большого пальца руки на подручник.
4.3 Выбор токарных резцов
Успешная токарная обработка зависит не от высокого числа
оборотов, а от правильного применения токарного
инструмента. Залог успешной токарной обработки является
качественно заточенный инструмент.
Основные виды токарных резцов:
Трубчатый резец (А, рис. 19). Применяется для грубой
обдирки, для вытачивания чаш, тарелок, шеек.
Шабер (В, рис. 19). Применяется для наружного и внут-
реннего калибрования, а также для удаления следов
обработки.
Косой резец (С, рис. 19). Применяется для проточки V-
образных канавок, для наружного калибрования и для
токарной обработки торцов древесины. Режущая
кромка устанавливается параллельно направлению
реза (рис. 20)
Отрезной резец (D, рис. 19). Применяется для прямой
врезки в заготовку, например, при затыловке и отрезке.
Может применяться также как шабер.
Рисунок 19.
Рисунок 20.
