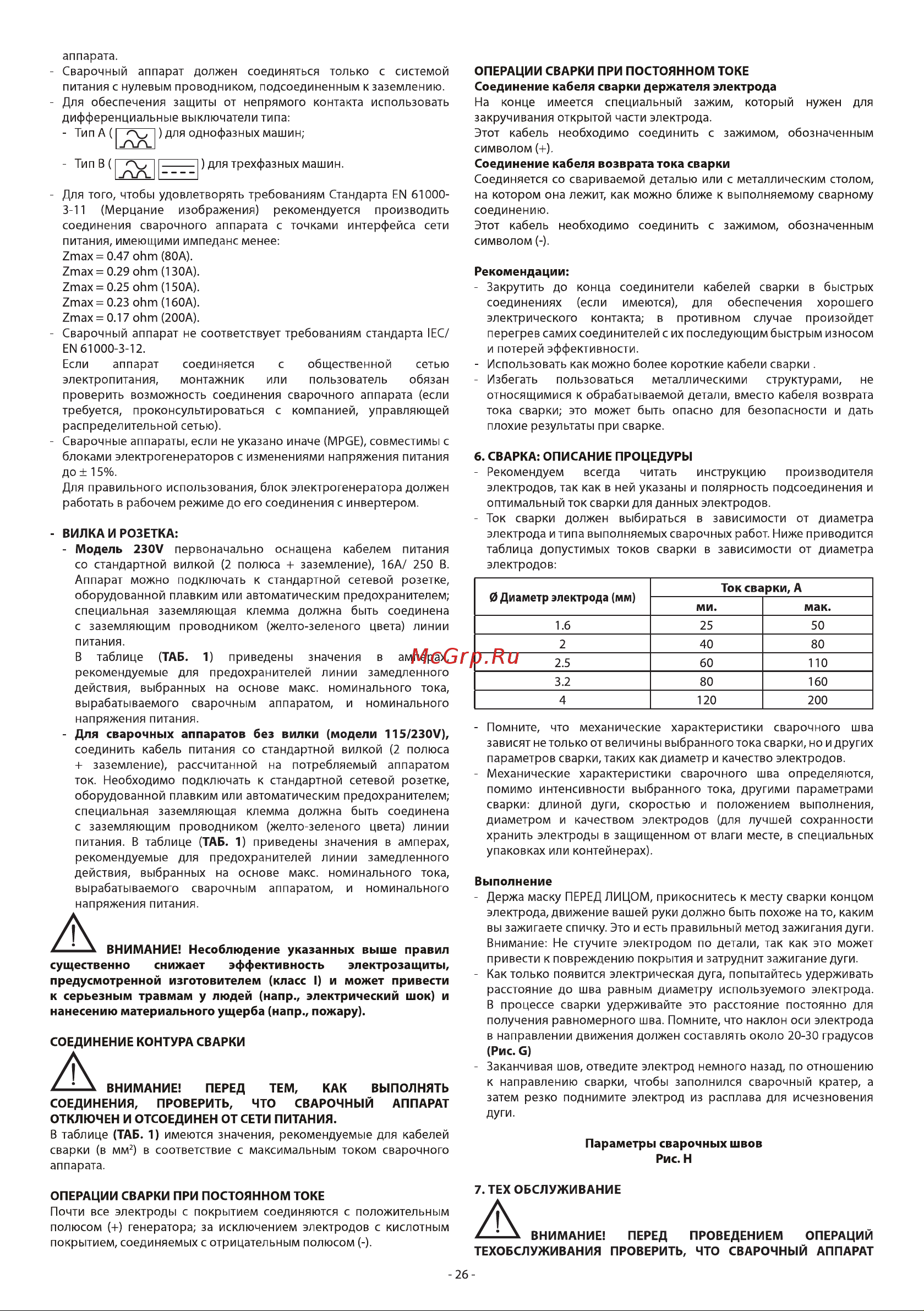

аппарата Сварочный аппарат должен соединяться только с системой питания с нулевым проводником подсоединенным к заземлению Для обеспечения защиты от непрямого контакта использовать дифференциальные выключатели типа Тип А для однофазных машин Тип В I 11 I для трехфазных машин ВИЛКА И РОЗЕТКА Модель 2301 первоначально оснащена кабелем питания со стандартной вилкой 2 полюса заземление 16А 250 В Аппарат можно подключать к стандартной сетевой розетке оборудованной плавким или автоматическим предохранителем специальная заземляющая клемма должна быть соединена с заземляющим проводником желто зеленого цвета линии питания В таблице ТАБ 1 приведены значения в амперах рекомендуемые для предохранителей линии замедленного действия выбранных на основе макс номинального тока вырабатываемого сварочным аппаратом и номинального напряжения питания Для сварочных аппаратов без На конце имеется специальный зажим который нужен для закручивания открытой части электрода Этот кабель необходимо соединить с зажимом обозначенным символом Соединение кабеля возврата тока сварки Для того чтобы удовлетворять требованиям Стандарта EN 610003 11 Мерцание изображения рекомендуется производить соединения сварочного аппарата с точками интерфейса сети питания имеющими импеданс менее Zmax 0 47 ohm 80А Zmax 0 29 ohm 130A Zmax 0 25 ohm 150A Zmax 0 23 ohm 160A Zmax 0 17 ohm 200A Сварочный аппарат не соответствует требованиям стандарта IEC EN 61000 3 12 Если аппарат соединяется с общественной сетью электропитания монтажник или пользователь обязан проверить возможность соединения сварочного аппарата если требуется проконсультироваться с компанией управляющей распределительной сетью Сварочные аппараты если не указано иначе MPGE совместимы с блоками электрогенераторов с изменениями напряжения питания до 15 Для правильного использования блок электрогенератора должен работать в рабочем режиме до его соединения с инвертером ОПЕРАЦИИ СВАРКИ ПРИ ПОСТОЯННОМ ТОКЕ Соединение кабеля сварки держателя электрода вилки модели 115 2307 соединить кабель питания со стандартной вилкой 2 полюса заземление рассчитанной на потребляемый аппаратом ток Необходимо подключать к стандартной сетевой розетке оборудованной плавким или автоматическим предохранителем специальная заземляющая клемма должна быть соединена с заземляющим проводником желто зеленого цвета линии питания В таблице ТАБ 1 приведены значения в амперах рекомендуемые для предохранителей линии замедленного действия выбранных на основе макс номинального тока вырабатываемого сварочным аппаратом и номинального напряжения питания А А ВНИМАНИЕ Несоблюдение указанных выше правил существенно снижает эффективность электрозащиты предусмотренной изготовителем класс I и может привести к серьезным травмам у людей напр электрический шок и нанесению материального ущерба напр пожару СОЕДИНЕНИЕ КОНТУРА СВАРКИ Соединяется со свариваемой деталью или с металлическим столом на котором она лежит как можно ближе к выполняемому сварному соединению Этот кабель необходимо соединить с зажимом обозначенным символом Рекомендации Закрутить до конца соединители кабелей сварки в быстрых соединениях если имеются для обеспечения хорошего электрического контакта в противном случае произойдет перегрев самих соединителей с их последующим быстрым износом и потерей эффективности Использовать как можно более короткие кабели сварки Избегать пользоваться металлическими структурами не относящимися к обрабатываемой детали вместо кабеля возврата тока сварки это может быть опасно для безопасности и дать плохие результаты при сварке 6 СВАРКА ОПИСАНИЕ ПРОЦЕДУРЫ Рекомендуем всегда читать инструкцию производителя электродов так как в ней указаны и полярность подсоединения и оптимальный ток сварки для данных электродов Ток сварки должен выбираться в зависимости от диаметра электрода и типа выполняемых сварочных работ Ниже приводится таблица допустимых токов сварки в зависимости от диаметра электродов 0 Диаметр электрода мм Ток сварки А ми мак 1 6 25 50 2 40 80 2 5 60 110 3 2 80 160 4 120 200 Помните что механические характеристики сварочного шва зависят не только от величины выбранного тока сварки но и других параметров сварки таких как диаметр и качество электродов Механические характеристики сварочного шва определяются помимо интенсивности выбранного тока другими параметрами сварки длиной дуги скоростью и положением выполнения диаметром и качеством электродов для лучшей сохранности хранить электроды в защищенном от влаги месте в специальных упаковках или контейнерах Выполнение Держа маску ПЕРЕД ЛИЦОМ прикоснитесь к месту сварки концом электрода движение вашей руки должно быть похоже на то каким вы зажигаете спичку Это и есть правильный метод зажигания дуги Внимание Не стучите электродом по детали так как это может привести к повреждению покрытия и затруднит зажигание дуги Как только появится электрическая дуга попытайтесь удерживать расстояние до шва равным диаметру используемого электрода В процессе сварки удерживайте это расстояние постоянно для получения равномерного шва Помните что наклон оси электрода в направлении движения должен составлять около 20 30 градусов Рис С А ВНИМАНИЕ ПЕРЕД ТЕМ КАК ВЫПОЛНЯТЬ СОЕДИНЕНИЯ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТ СЕТИ ПИТАНИЯ В таблице ТАБ 1 имеются значения рекомендуемые для кабелей сварки в мм2 в соответствие с максимальным током сварочного аппарата Заканчивая шов отведите электрод немного назад по отношению к направлению сварки чтобы заполнился сварочный кратер а затем резко поднимите электрод из расплава для исчезновения дуги Параметры сварочных швов Рис Н 7 ТЕХ ОБСЛУЖИВАНИЕ ОПЕРАЦИИ СВАРКИ ПРИ ПОСТОЯННОМ ТОКЕ Почти все электроды с покрытием соединяются с положительным полюсом генератора за исключением электродов с кислотным покрытием соединяемых с отрицательным полюсом 26 ВНИМАНИЕ ПЕРЕД ПРОВЕДЕНИЕМ ОПЕРАЦИЙ ТЕХОБСЛУЖИВАНИЯ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ
