Baxi ECO-5 COMPACT 1.24 [12/42] Газовый клапан и электроннaя платa

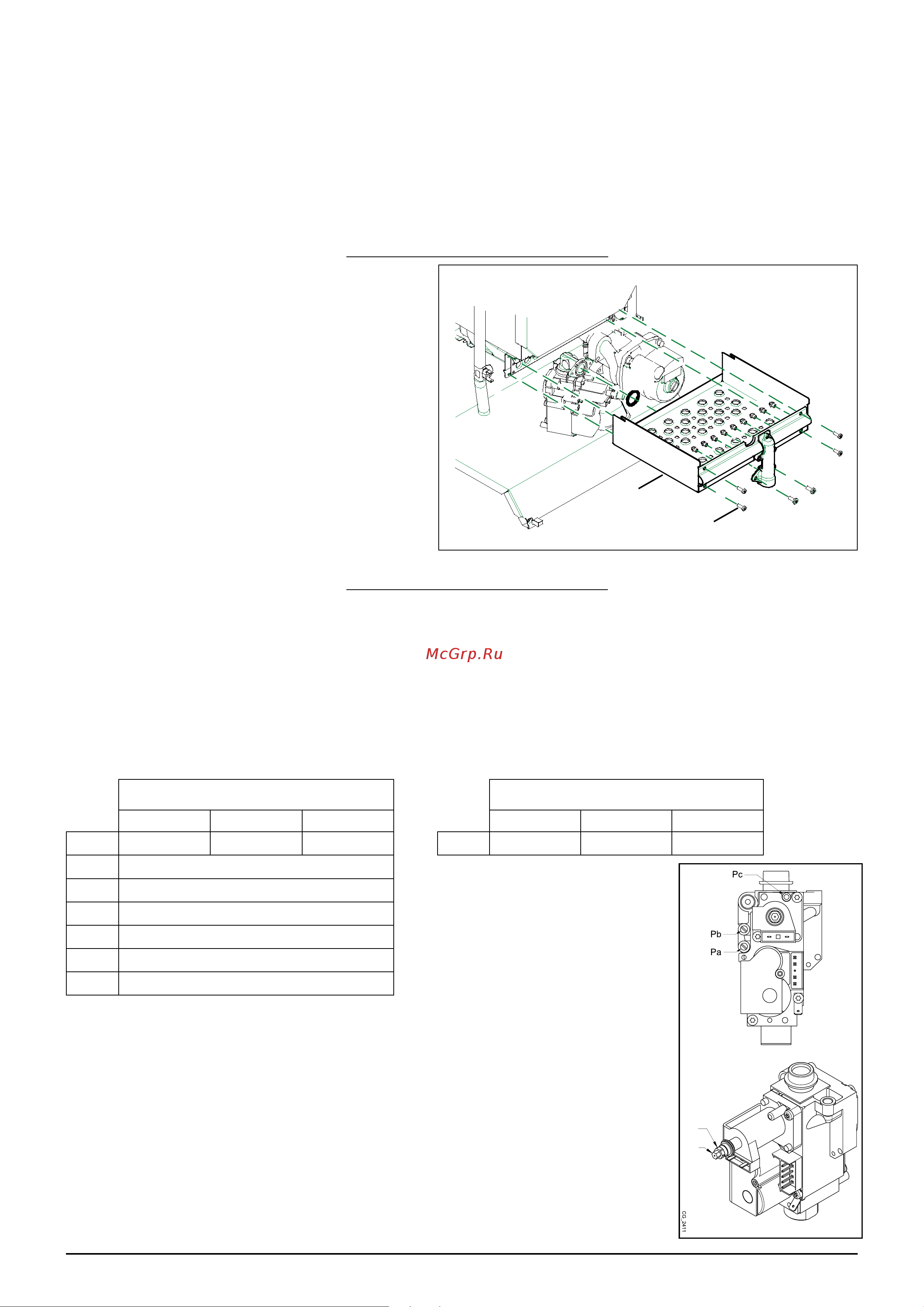

![Baxi ECO5 Compact 24 [12/42] Газовый клапан и электроннaя платa](/views2/1250670/page12/bgc.png)
7221796.05 (2-10/16) 34
Раздел УСТАНОВЩИК (ru)
12. ГАЗОВЫЙ КЛАПАН И ЭЛЕКТРОННAЯ ПЛАТA
12.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА
Данный котел может работать как на метане (G20), так и на сжиженном газе (G31). Перевод котла на другой тип газа
должен выполняться только специалистами авторизованного сервисного центра. При этом необходимо выполнить
следующие действия:
A) замену форсунок основной горелки;
B) настройку параметров на электронной плате;
C) механическую регулировку регулятора давления на газовом клапане;
D) электронную настройку газового клапана;
E) заключительные проверки.
A) Замена форсунок основной горелки (в моделях с закрытой камерой сгорания)
• Отключите электропитание котла.
• Закройте кран подачи газа в котел.
• Снимите переднюю панель котла.
• Открутите винты (a), крепящие рампу с форсунками
к газовому клапану и горелке.
• Снимите одновременно рампу с форсунками и экран
горелки (b).
• Замените форсунки на рампе, при этом затягивайте
их до упора для предотвращения утечек газа.
Диаметр форсунок приведен в таблице "Диаметр
форсунок и давление газа на горелке".
• Установите на место рампу с форсунками и экран
горелки (b).
• Затяните винты, крепящие рампу с форсунками к
горелке и газовому клапану. Следите за правильным
положением кольцевой прокладки (c) между газовым
клапаном и рампой с форсунками.
• Откройте кран подачи газа в котел и убедитесь в
отсутствии утечек газа.
A) Замена форсунок основной горелки (в моделях с открытой камерой сгорания)
• Отключите электропитание котла.
• Закройте кран подачи газа в котел.
• Снимите переднюю панель котла.
• Замените форсунки на рампе, при этом затягивайте их до упора для предотвращения утечек газа. Диаметр форсунок
приведен в таблице "Диаметр форсунок и давление газа на горелке".
• Откройте кран подачи газа в котел и убедитесь в отсутствии утечек газа.
B) Настройка параметров на электронной плате
• Подайте электропитание к котлу.
• Задайте для соответствующих параметров значения (Fxx), приведенные в таблице ниже, с учетом типа газа; порядок
действий указан в главе "НАСТРОЙКА ПАРАМЕТРОВ".
14 F - 1.14 F - 18 F - 24 F - 1.24 F 24 - 1.24
G20 G31 G25.1 G20 G31 G25.1
F02 0 1 2 F02 0 1 2
F08 100
F09 100
F18 18
F45 1
F48 100
F64 1
C) Механическая регулировка регулятора давления на газовом клапане
• Подсоедините положительный вход манометра, предпочтительно водяного, к точке
измерения давления (Pb) газового клапана.
• Откройте газовый кран и установите котел в режим "Зима".
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту или
убедитесь, что котел работает на максимальной мощности.
C1) Регулировка давления при максимальной мощности:
• Снимите крышку модулятора.
• Поворачивайте латунный винт (a) до достижения давления, соответствующего
максимальной мощности, руководствуясь таблицей "Диаметр форсунок и давление газа
на горелке".
• Проверьте, что входное динамическое давление, измеренное в точке (Pa) газового
клапана, соответствует норме (значение давления приведено в главе "ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ").
a
b
c
CG_2451
(b)
(a)
