27
Раздел ПОЛЬЗОВАТЕЛЬ (ru)
7221796.05 (2-10/16)
1. ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ
Для правильного включения котла действуйте, как указано далее:
• Откройте газовый кран (обычно расположен под котлом).
• Убедитесь, что в системе имеется требуемое давление (глава "ЗАПОЛНЕНИЕ СИСТЕМЫ").
• Подайте электропитание к котлу.
• Нажмите кнопку
и установите котел в режим "Лето" или "Зима" .
• С помощью кнопок
и установите необходимые значения температуры воды в контурах отопления и
ГВС , в результате чего должна включиться главная горелка.
Когда котел включен, на дисплее отображается символ .
В режиме "Лето" котел работает только на производство горячей бытовой воды.
При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка
не будет включаться и произойдет блокировка котла. В подобной ситуации повторите действия по включению до
поступления газа в горелку, нажмите кнопку и удерживайте нажатой не менее 2 секунд.

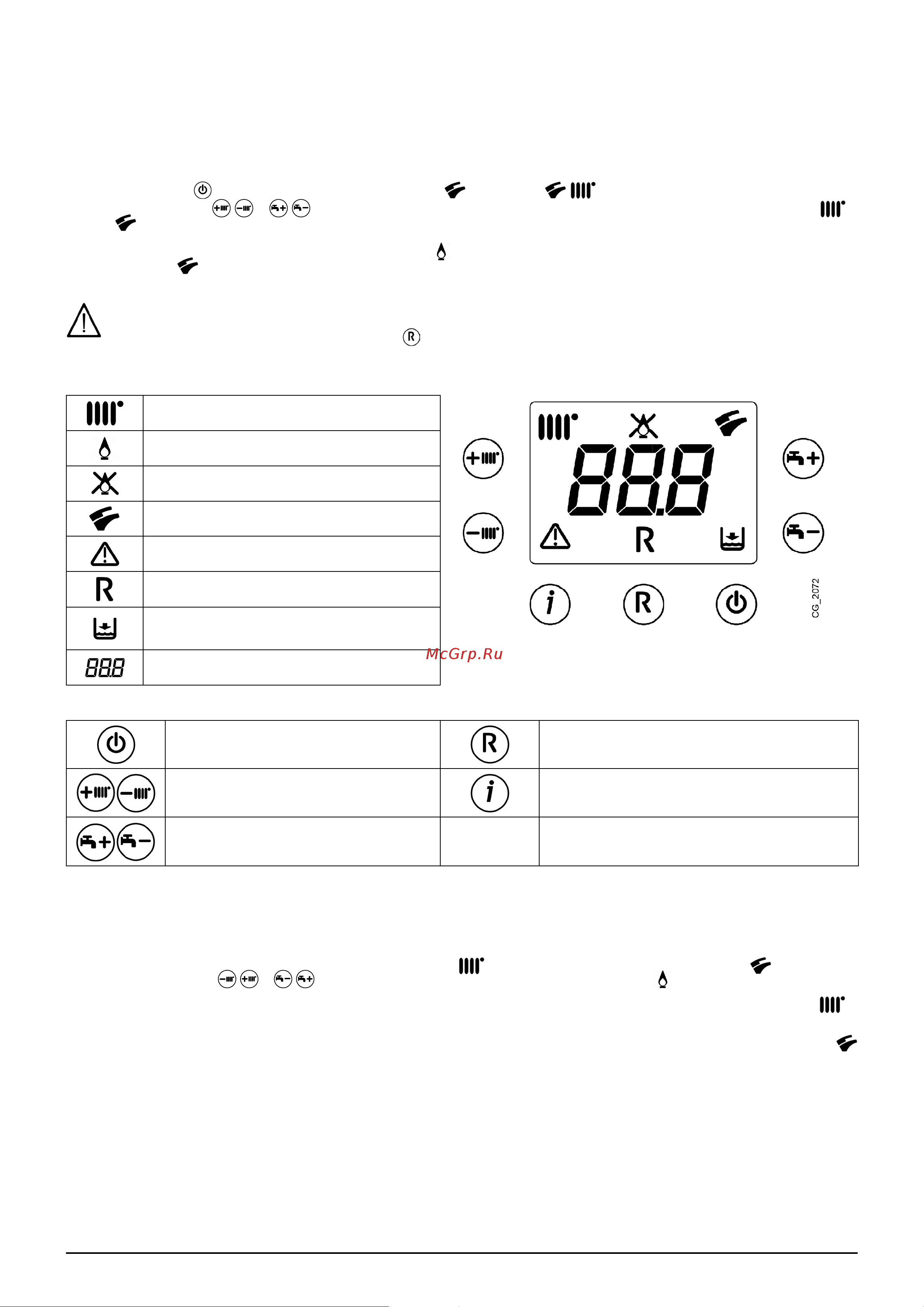

Описание СИМВОЛОВ
Работа в режиме отопления
Наличие пламени (горелка работает)
Срыв пламени (нет розжига)
Работа в режиме ГВС
Общее предупреждение о неисправности
Необходимость сброса неисправности
Недостаток воды (слишком низкое давление в
системе)
Цифровая индикация (температура, код
неисправности и т.д.)
Описание КНОПОК
Включение / Выключение / Лето / Зима Сброс
Регулирование температуры воды в контуре
отопления
Информация
Регулирование температуры горячей
бытовой воды
1.1 РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ПОДАЧИ ОТОПЛЕНИЯ И ТЕМПЕРАТУРЫ
ГОРЯЧЕЙ ВОДЫ
Система отопления должна быть оборудована комнатным термостатом для контроля температуры в помещениях.
Для регулировки температуры воды на подаче отопления и температуры горячей бытовой воды используйте
соответственно кнопки и . Когда горелка работает, на дисплее горит символ .
РЕЖИМ ОТОПЛЕНИЯ: во время работы котла в режиме отопления на дисплее отображается мигающий символ и
температура подачи отопления (°C).
РЕЖИМ ГВС: во время работы котла в режиме горячего водоснабжения на дисплее отображается мигающий символ
и температура горячей воды на выходе из котла (°С).
