18. ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ
Дождитесь охлаждения камеры сгорания и труб.
Перед выполнением любых операций отключить электропитание котла. По завершении техобслуживания верните
органы управления и/или рабочие параметры котла в их начальное положение.
Чистку котла нельзя выполнять абразивными, едкими или легковоспламеняющимися средствами (такими как бензин,
ацетон и т.п.).
Для правильной и надежной работы котла необходимо ежегодно проверять:
• Внешний вид и непроницаемость прокладок газового контура и камеры сгорания. Замените поврежденные прокладки
новыми оригинальными прокладками;
• Состояние и правильное положение электрода зажигания и электрода-датчика пламени;
• Состояние горелки и ее крепление к алюминиевому фланцу;
• Отсутствие грязи внутри камеры сгорания. Для чистки используйте пылесос;
• Правильную настройку газового клапана;
• Давление в системе отопления;
• Давление в расширительном баке;
• Правильную работу вентилятора;
• Отсутствие загрязнений внутри дымохода и воздуховода;
18.1 ГИДРАВЛИЧЕСКИЙ УЗЕЛ
В регионах, где жесткость воды выше значения 20 °F (1º F = 10 мг карбоната кальция на 1 литр воды), рекомендуем
установить на входе холодной воды полифосфатный дозатор или сходный умягчитель воды, который соответствует
действующим нормам.

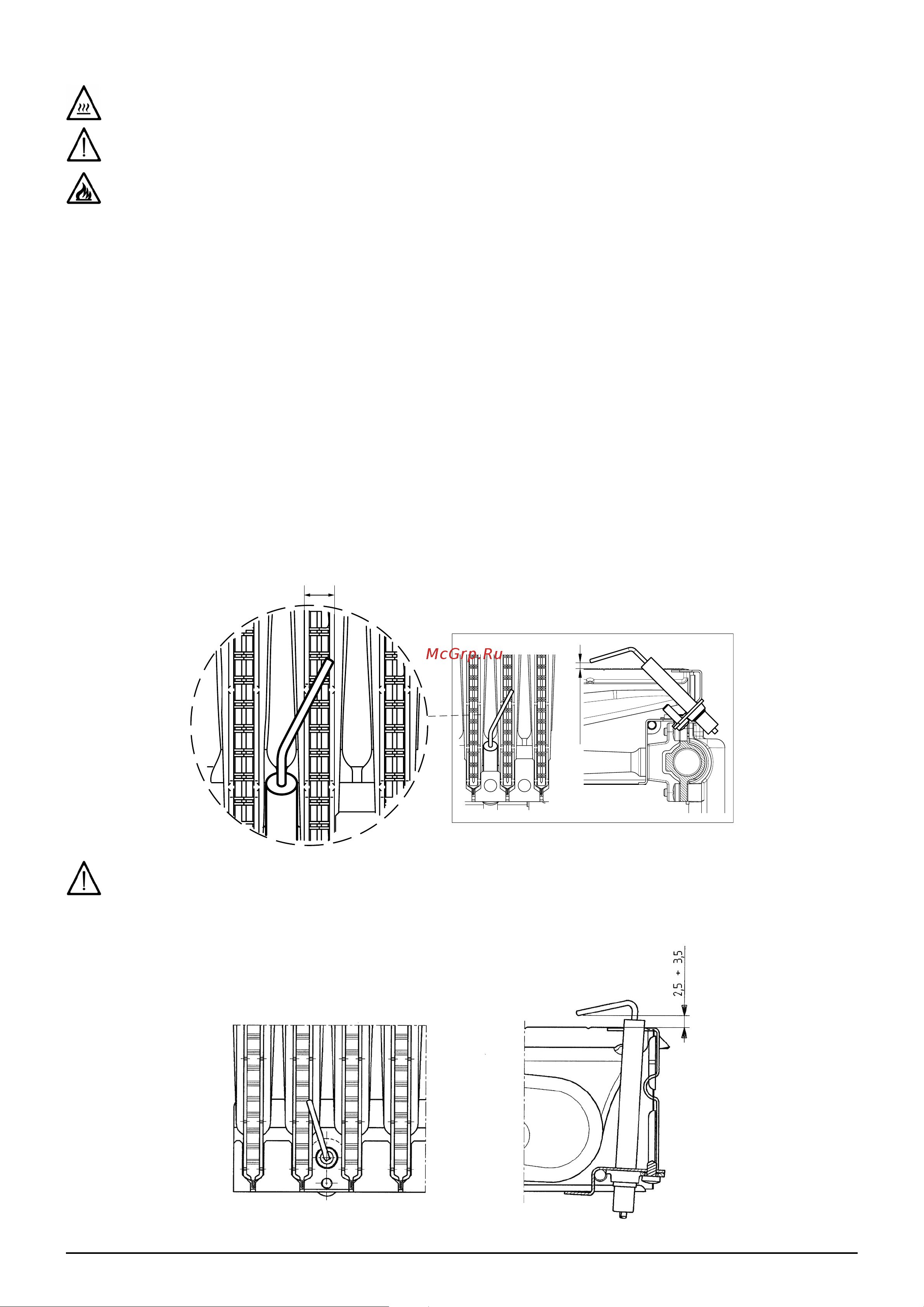

18.2 РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА
18.2.1 В МОДЕЛЯХ С ЗАКРЫТОЙ КАМЕРОЙ СГОРАНИЯ
3 ÷ 4 mm
CG_2399
L
Электрод должен полностью пересекать ширину (L) горелочной трубки.
18.2.2 В МОДЕЛЯХ С ОТКРЫТОЙ КАМЕРОЙ СГОРАНИЯ
