37
Раздел УСТАНОВЩИК (ru)
7221796.05 (2-10/16)
12.5 ЗАМЕНА ЭЛЕКТРОННОЙ ПЛАТЫ + ГАЗОВЫЙ КЛАПАН
При необходимости одновременной замены электронной платы и газового клапана выполните следующие действия:
• Отключите электропитание котла.
• Закройте кран подачи газа в котел.
• Снимите переднюю панель котла.
• Замените плату.
• Замените газовый клапан.
• Откройте кран подачи газа в котел и убедитесь в отсутствии утечек газа.
• Подайте электропитание к котлу.
• на дисплее появится надпись “E98”.
• Настройте параметры F01, F02 F03 и F12 согласно указаниям главы "НАСТРОЙКА ПАРАМЕТРОВ" с учетом модели
котла, которая указана на паспортной табличке.
• на дисплее появится надпись “E55”.
• Выполните действия, описанные в пунктах B, C, D, E раздела "ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА"
(в моделях с закрытой камерой сгорания).
• Выполните действия, описанные в пунктах C раздела "ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА" (в моделях
с открытой камерой сгорания).
13. ВЫВОД ПАРАМЕТРОВ НА ДИСПЛЕЙ (ФУНКЦИЯ "ИНФО")
Чтобы вывести на дисплей информацию о работе котла нажмите и удерживайте нажатой не менее 6 секунд кнопку .

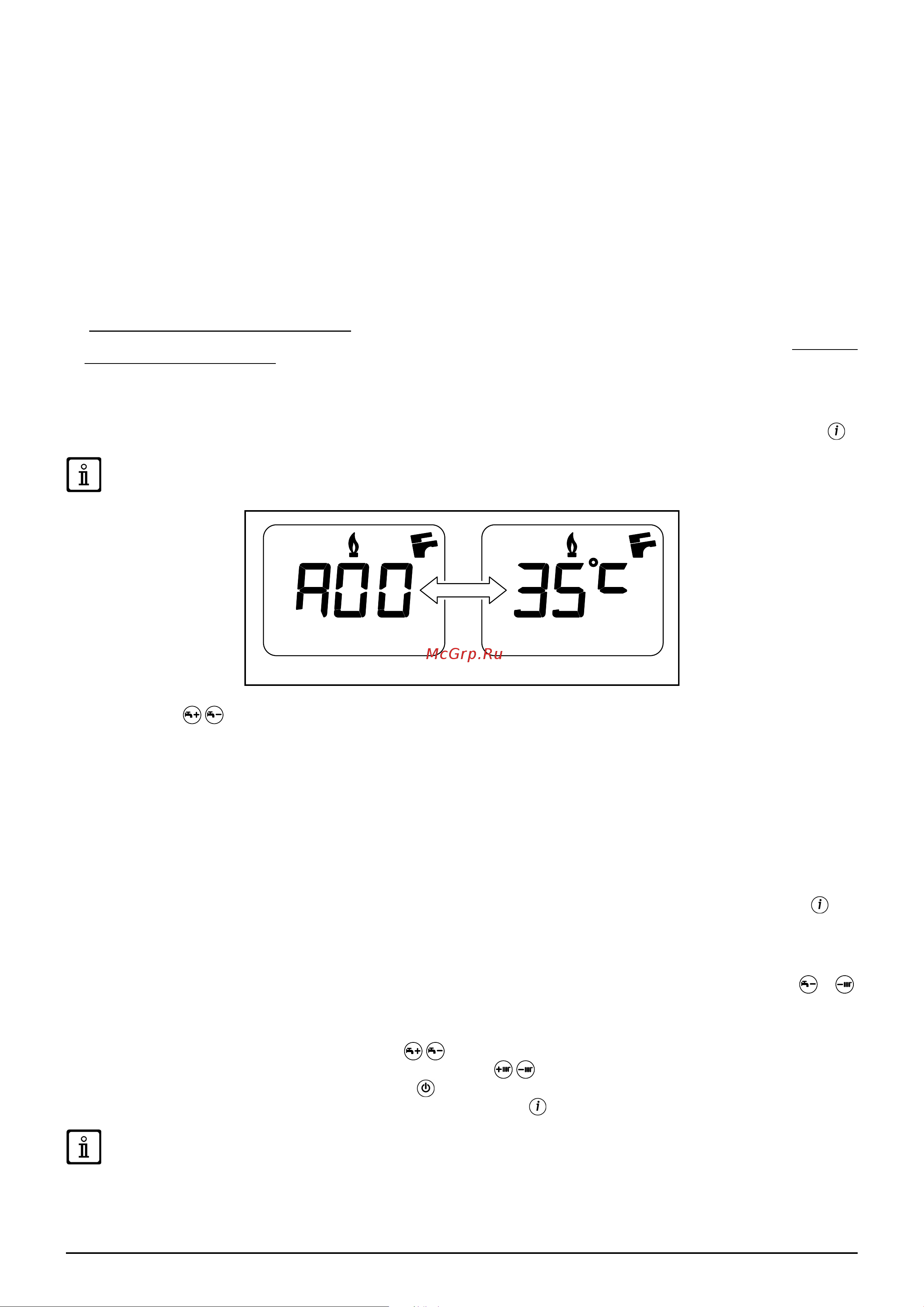

Когда функция "ИНФО" включена, на дисплее попеременно отображаются надпись "A00" и значение температуры
воды на подаче котла.
CG_1808
Нажатием кнопок можно вывести на дисплей следующую информацию:
A00: текущее значение температуры воды на подаче в контур отопления (°C);
A01: текущее значение температуры горячей бытовой воды (°C);
A02: текущее значение наружной температуры, в °C (при подключенном датчике уличной температуры);
A03: текущее значение температуры отходящих газов (°C);
A04: мгновенное значение сигнала управления газовым клапаном (%);
A05: показатель мощности, в % (MAX CH);
A06: заданное значение температуры отопительной воды (°C);
A07: заданное значение температуры горячей бытовой воды (°C);
A08: последнюю неисправность в работе котла;
A09: не используется;
A10: не используется.
Продолжительность данной функции – 3 минуты. Чтобы досрочно прервать функцию "ИНФО", нажмите кнопку или
отключите электропитание котла.
14. НАСТРОЙКА ПАРАМЕТРОВ
Для установки параметров котла нажмите одновременно и удерживайте нажатыми не менее 6 секунд кнопки и .
Когда функция включена, на дисплее попеременно отображаются надпись "F01" и значение соответствующего параметра.
Изменение параметров
• Для прокрутки параметров действуйте кнопками .
• Чтобы изменить определенный параметр, используйте кнопки
.
• Чтобы сохранить новое значение, нажмите кнопку
, на дисплее появится надпись "MEM".
• Для выхода из функции без сохранения изменений нажмите кнопку
, на дисплее появится надпись "ESC".
РЕКОМЕНДУЕМ ЗАПИСАТЬ В ТАБЛИЦЕ В КОНЦЕ ДАННОГО РУКОВОДСТВА ВСЕ ИЗМЕНЕННЫЕ ПАРАМЕТРЫ.
