16
РУССКИЙ
(Перевод с оригинала инструкции)
При оценке степени вибрационного воздействия
для определения необходимых защитных мер
(2002/44/EC) для людей, использующих в
процессе работы электроинструменты,
необходимо принимать во внимание
действительные условия использования
электроинструмента, учитывая все составляющие
рабочего цикла, в том числе время, когда
инструмент находится в выключенном состоянии,
и время, когда он работает без нагрузки, а также
время его запуска и отключения.

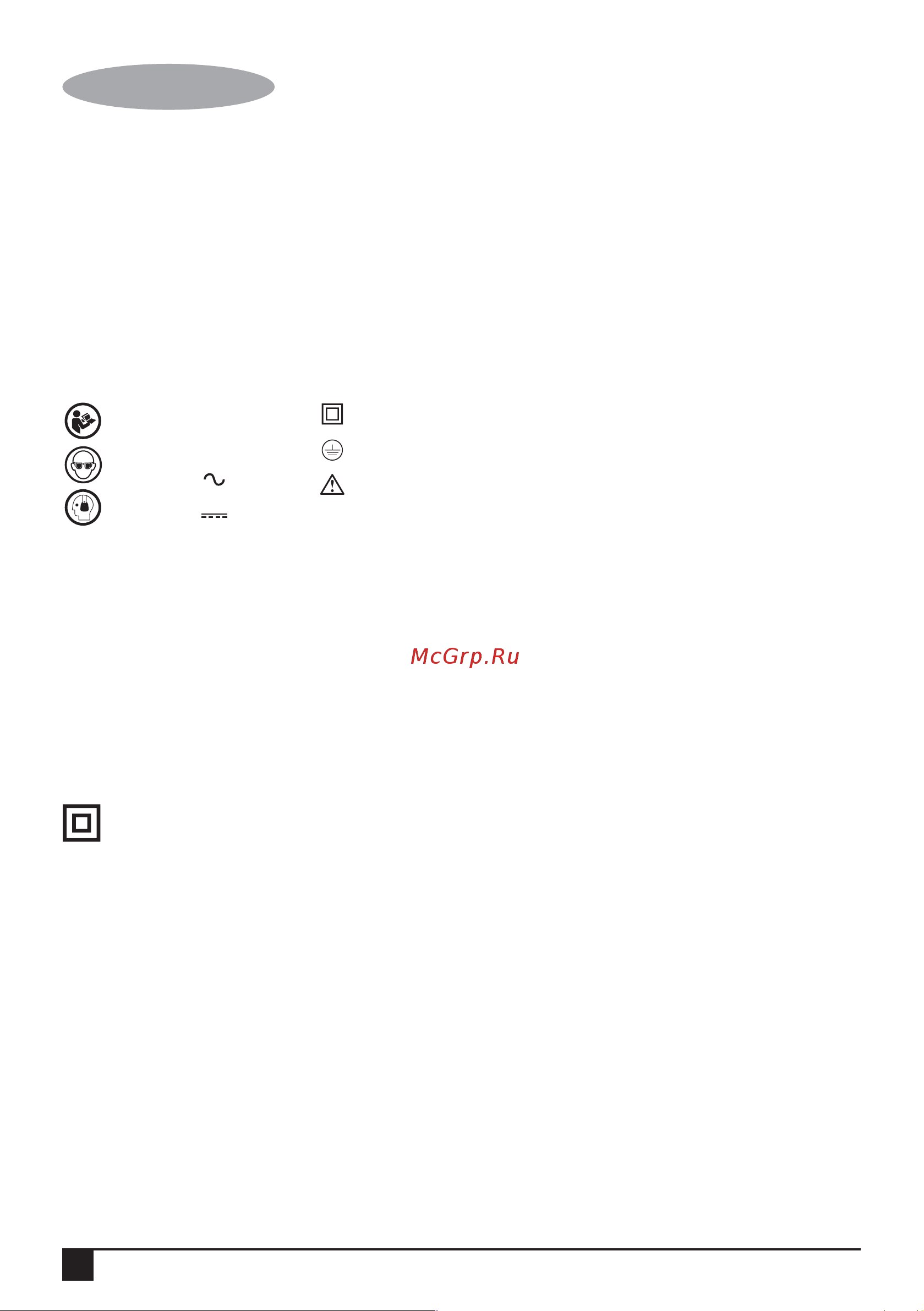

Маркировка инструмента
Наравне с кодом даты на инструменте могут
находиться следующие знаки:
Местоположение кода даты
Код даты, который также включает в себя год
изготовления, отштампован на поверхности
корпуса инструмента.
Пример:
2017 XX JN
Год изготовления
Электробезопасность
Данный электроинструмент защищен
двойной изоляцией, исключающей по-
требность в заземляющем проводе.
Следите за напряжением электрической
сети, оно должно соответствовать
величине, обозначенной на
информационной табличке
электроинструмента.
Во избежание несчастного случая,
заменаповрежденного кабеля питания должна
производиться только на заводе-изготовителе
или в авторизованном сервисном центре
BLACK+DECKER.
Составные части
1. Клавиша пускового выключателя
2. Кнопка защиты от непреднамеренного пуска
3. Основная рукоятка
4. Вспомогательная рукоятка
5. Кнопка блокировки шпинделя
6. Подошва
7. Пильный диск
8. Защитный кожух пильного диска
9. Рычаг защитного кожуха
10. Выпускное отверстие пылеотвода
Сборка
Внимание! Перед выполнением любой из
последующих операций убедитесь, что
электроинструмент выключен и отсоединен от
электросети, а пильный диск остановлен.
Снятие и установка пильного диска
(Рис. А)
Снятие
Нажимайте на кнопку блокировки шпинделя (5)
и одновременно поворачивайте пильный диск,
пока не включится блокировка шпинделя.
Используя ключ (12), входящий в комплект
поставки, отвинтите и удалите стопорный винт
(11), поворачивая его против часовой стрелки.
Удалите внешнюю шайбу (13).
Снимите пильный диск (7).
Установка
Установите пильный диск на внутренний
фланец (14), убедившись, что стрелки на диске
и инструменте указывают в одном
направлении.
Установите внешнюю шайбу (13) на шпиндель,
чтобы выпуклая сторона была направлена в
сторону от диска.
Вставьте в отверстие стопорный винт (11)
диска.
Нажмите и удерживайте кнопку блокировки
шпинделя (5).
Используя ключ (12), входящий в комплект
поставки, крепко затяните стопорный винт
диска, поворачивая его по часовой стрелке.
Отрегулируйте расклинивающий нож, как
описано ниже.
Установка и снятие параллельной
направляющей (Рис. В)
Параллельная направляющая предназначена для
выполнения прямого реза параллельно краю
заготовки.
Прочтите
руководство
по эксплуатации.
Используйте
защитные очки.
Используйте
средства защиты
органов слуха.
V ........ Вольт
A ........ Ампер
Hz .......
Герц
W ........ Ватт
min ..... минут
..... Переменный
ток
..... Постоянный
ток
n
0
....... Скорость без
нагрузки
...... Конструкция
Класса II
.... Клемма
заземления
.... Символ
опасности
.../min.. Кол-во оборотов
или шагов в
минуту
