Magyar | 27
Bosch Power Tools 1 609 92A 3GD | (24.8.16)
Szükség esetén vegye le a 19 védőbúrát és távolítsa el a 16 ki-
szakadásgátlót.

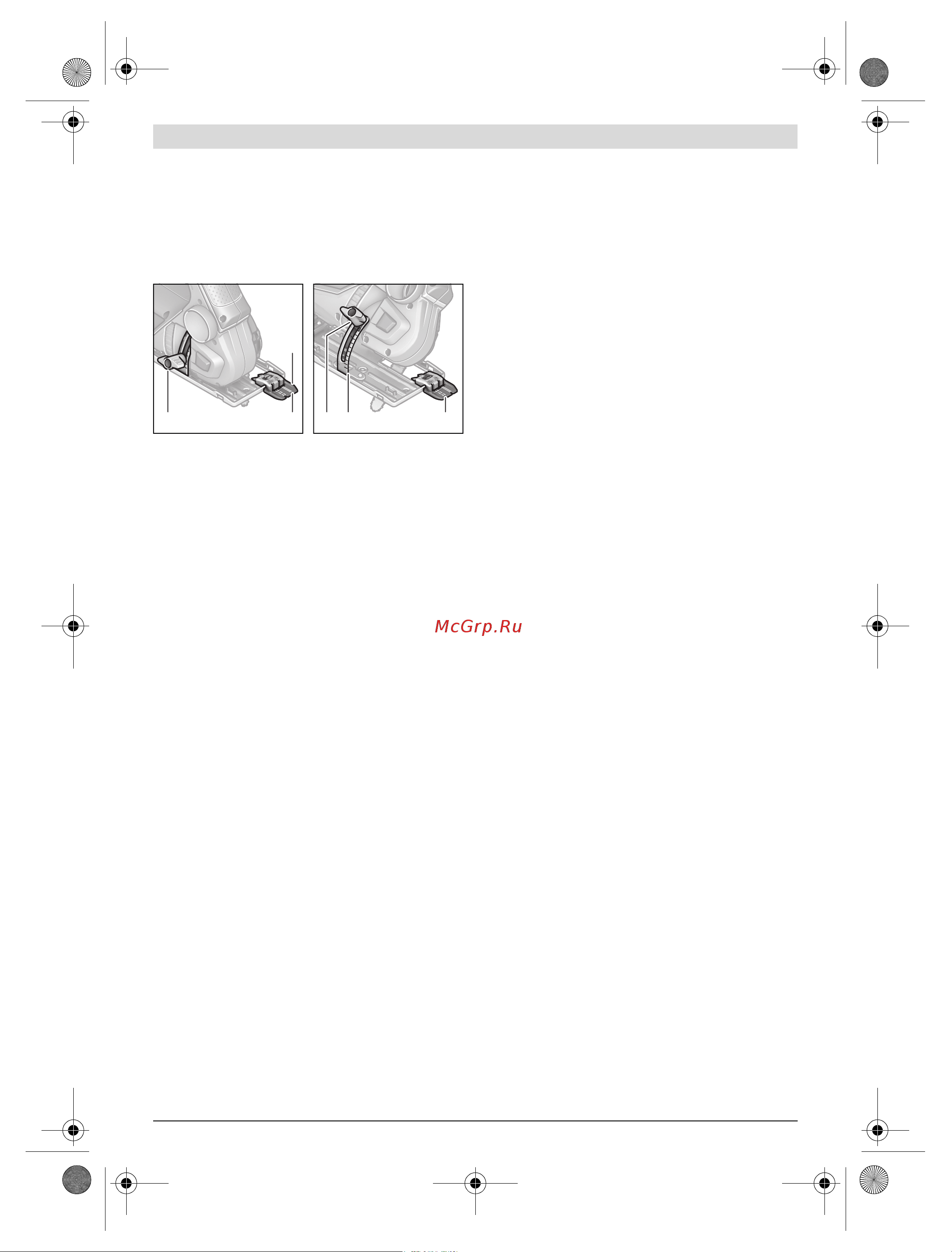

Oldja ki a 14 szárnyascsavart. Forgassa el oldalra az elektro-
mos kéziszerszámot, és állítsa be így a 23 skálán a kívánt vá-
gási szöget. Húzza meg ismét szorosra a 14 szárnyascsavart.
A vágási vonal mentén történő irányítás sarokvágás
esetén
A vágási vonal vezérléséhez a látóablakon a „Cut Control” szá-
mára egy 9 jel található a 0 °-os derékszögű vágásokhoz és egy
másik 11 jel a balra mutató 45°-os sarokvágáshoz. A 23 ská-
lán a 22,5, 30 és 45°-os helyzethez külön jelölések találha-
tók. Ezek közötti szögekkel is lehet vágásokat végrehajtani.
A 0° és 45° közötti sarokvágási szögeket arányossági alapon
kell meghatározni. Ezeket a jelöléseket egy letörölhető festé-
ket kibocsátó ceruzával fel lehet vinni a „Cut Control” nézőab-
lakára és később könnyen el lehet távolítani.
A pontos méretek kialakításához a legcélszerűbb egy próba-
vágást végrehajtani.
Üzembe helyezés
Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos kézi-
szerszám típustábláján található adatokkal. A 230 V-os
berendezéseket 220 V hálózati feszültségről is szabad
üzemeltetni.
Be- és kikapcsolás
Az energia megtakarítására az elektromos kéziszerszémot
csak akkor kapcsolja be, ha használja.
Az elektromos kéziszerszám bekapcsolásához nyomja be az
1 be-/kikapcsolót.
A fordulatszám beállítása (AdvancedCut 50)
A 2 fordulatszám-előválasztó szabályozókerékkel előzetesen
be lehet állítani a szükséges fordulatszámot.
Munkavégzési tanácsok
Kisebb vagy vékonyabb munkadarabok megmunkálá-
sához használjon mindig egy stabil alaplapot.
Mértéktartó nyomással fűrészeljen, hogy optimális és precíz
vágási eredményt érjen el. A nyomás megnövelése megnöveli
a teljesítményt.
Fűrészelés a vezetősín segítségével (AdvancedCut 50)
(lásd az „E” ábrát)
Egy vezetősínnel szélesebbé lehet tenni a talplemezt és meg
lehet növelni a felfekvési felületet.
A 22 vezetősín segítségével egyenes vonalú vágásokat lehet
végrehajtani.
A 22 vezetősínnek nem szabad kiállni a fűrészelésre kerü-
lő munkadarob homlokoldala fölött.
A 22 vezetősínnel végzett munkákhoz egy 20 vezetősín adap-
terre van szükség. A 20 vezetősín adaptert mindkét oldalával
át lehet dugni a 3 talplemez négy nyílásán. Reteszelje a 21
rögzítőkarral a 20 vezetősín adaptert.
Tegye fel a fűrészt az arra előzetesen felszerelt 20 vezetősín
adapterrel a 22 vezetősínre.
Kapcsolja be az elektromos kéziszerszámot és vezesse azt
egyenletesen és könnyedén tolva a vágási irányban.
A Bosch műanyag vezetősín (2 609 255 732) rövid oldalával
45°-os sarkalóvágásokat lehet végrehajtani.
Besüllyesztéses fűrészelés (lásd az „F” ábrát)
Merülő fűrészelési eljárással csak faanyagokat szabad
megmunkálni!
Merülő fűrészelést csak 0°-os sarkalószög mellett lehet végezni.
Tegye fel az elektromos kéziszerszámot a 3 talplemez hátsó
élével a munkadarabra, anélkül, hogy a 8 fűrészlap megérint-
se a munkadarabot és kapcsolja be a fűrészt. A fordulatszám-
vezérléssel ellátott elektromos kéziszerszámoknál a legmaga-
sabb fordulatszámot jelölje ki. Nyomja hozzá erőteljesen az
elektromos kéziszerszámot a munkadarab és lassan merítse
be a fűrészlapot a munkadarabba.
Mihelyt a 3 talplemez elülső része teljes felületével felfekszik
a munkadarabra, fűrészeljen tovább előrefelé a kívánt vágási
vonal mentén.
Karbantartás és szerviz
Karbantartás és tisztítás (lásd a „H” ábrát)
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Tartsa mindig tisztán az elektromos kéziszerszámot és
annak szellőzőnyílásait, hogy jól és biztonságosan dol-
gozhasson.
A fűrészlapot és a fűrészlap-berendezést csak szárazon
tisztítsa. A mélyebben fekvő szennyeződések eltávolí-
tására használjon egy finom ecsetet.
A fűrészlapnak nincs szüksége karbantartásra. A fűrészlap
láncát nem kell megolajozni.
Rendszeresen tisztítsa meg a 15 SDS fűrészlap befogó egysé-
get. Ehhez vegye ki a fűrészlapot az elektromos kéziszerszám-
ból és kissé ütögesse ki egy sík felületen az elektromos kézi-
szerszámot.
Az elektromos kéziszerszám erős elszennyeződése működési
zavarokhoz vezethet. Ezért olyan anyagokat, melyek meg-
munkálásakor sok por keletkezik, ne fűrészeljen alulról, vagy
a feje felett.
Nehéz üzemeltetési feltételek esetén lehetőség szerint
mindig használjon egy elszívó rendszert. Fújja ki gyak-
ran a szellőzőnyílásokat, és iktasson be a hálózati veze-
ték elé egy hibaáram védőkapcsolót (PRCD).
15
1
5
15
0
0
45
45
45
15
15
15
22,5
22,5
22,5
9
10
15 112315
22,5
2
2,5
22,5
