52 | Română
1 609 92A 3GD | (24.8.16) Bosch Power Tools
Dacă cumva lanţul alunecă sau se desprinde din ghidaj, des-
chideţi şi închideţi capacul sistemului de prindere al pânzei de
ferăstrău.
Extragerea pânzei de ferăstrău
Acţionaţi pârghia 6 pentru a deschide capacul 7 sistemului
SDS de prindere al pânzei de ferăstrău şi extrageţi pânza de
ferăstrău. Aveţi în vedere faptul că pânza de ferăstrău se poa-
te înfierbânta foarte tare după o folosire mai îndelungată.
Apărătoarea antişpan (vezi figura B)
Indicaţie: Apărătoarea împotriva ruperii aşchiilor poate fi
montată numai după ce pânza de ferăstrău a fost introdusă .
Apărătoarea împotriva ruperii aşchiilor 16 (accesoriu) poate
împiedica ruperea aşchiilor de pe suprafaţa materialului la tă-
ierea lemnului. Apărătoarea împotriva ruperii aşchiilor poate
fi folosită numai pentru un unghi de tăiere de 0°.
Introduceţi apărătoarea antişpan 16 împingând-o de jos în
talpa de fixare 3.
Apărătoarea împotriva ruperii aşchiilor 16 poate fi extrasă şi
cu pânza de ferăstrău demontată.
Apărătoarea împotriva ruperii aşchiilor 16 poate fi folosită şi
împreună cu limitare de reglare a adâncimii sau cu apărătoa-
rea pentru aspirare 19 .
Limitator de reglare a adâncimii (vezi figura C)
Limitatorul de reglare a adâncimii modifică adâncimea de tă-
iere a pânzei de ferăstrău. Limitatoarele de reglare a adânci-
mii pot fi folosite numai la un unghi de tăiere de 0°.
Împingeţi şi apăsaţi accesoriul dorit (accesoriul A sau acceso-
riul B) de jos în sus în talpa de fixare 3. Puteţi folosi unul din
cele două accesorii sau pe amândouă suprapuse. La tăiere,
presaţi întotdeaua capătul posterior al tălpii de fixare pe piesa
de lucru.
Sistem de control al liniei de tăiere „Cut Control“
Dispozitivul de control al liniei de tăiere „Cut Control“ permite
ghidarea precisă a sculei electrice de-a lungul liniei de tăiere
marcate pe piesa de lucru. „Cut Control“ este format din fe-
reastra de vizualizare cu marcaje de tăiere şi soclul 12 pentru
fixare pe scula electrică.
Aspirarea prafului/aşchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt
vopselele pe bază de plumb, anumite tipuri de lemn, mine-
rale şi metal pot fi dăunătoare sănătăţii. Atingerea sau
inspirarea acestor pulberi poate provoca reacţii alergice
şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau
a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulberea de lemn de stejar sau
de fag sunt considerate a fi cancerigene, mai ales îm com-
binaţie cu materiale de adaos utilizate la prelucrarea lem-
nului (cromat, substanţe de protecţie a lemnului). Materia-
lele care conţin azbest nu pot fi prelucrate decât de către
specialişti.
– Folosiţi pe cât posibil o instalaţie de aspirare a prafului
adecvată pentru materialul prelucrat.
– Asiguraţi buna ventilaţie a locului de muncă.
– Este recomandabil să se utilizeze o mască de protecţie
a respiraţiei având clasa de filtrare P2.
Respectaţi prescripţiile din ţara dumneavoastră referitoa-
re la materialele de prelucrat.
Evitaţi acumulările şi depunerile de praf la locul de
muncă. Pulberile se pot aprinde cu uşurinţă.
Racordarea dispozitivului de aspirare a prafului
Montaţi un furtun de aspirare (Ø 35 mm) pe ştuţul de aspirare
13. Racordaţi furtunul de aspirare la un aspirator de praf (ac-
cesoriu). La sfârşitul prezentelor instrucţiuni găsiţi o privire
de ansamblu asupra diferitelor aspiratoare de praf adecvate
pentru racordare.
Aspiratorul de praf trebuie să fie adecvat pentru materialul de
prelucrat.
Pentru aspirarea pulberilor extrem de nocive, cancerigene
sau uscate, folosiţi un aspirator special.
Pentru a optimiza aspirarea prafului, montaţi apărătoarea
pentru aspirare 19 (vezi figura D).
Funcţionare
Moduri de funcţionare
Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.
Nu îndoiţi pânza de ferăstrău, pentru că aceasta poate
duce la deteriorarea sa sau a sistemului de prindere al
pânzei de ferăstrău!
Reglarea unghiului de înclinare (AdvancedCut 50)
Indicaţie: Apărătoarea împotriva ruperii aşchiilor 16, apără-
toarea pentru aspirare 19 şi limitatoarele de reglare a adânci-
mii nu pot fi folosite la tăierile oblice.
Pentru tăieri oblice, talpa de fixare 3 poate fi rabatată spre
dreapta până la 45° .
La tăierile oblice protecţia împotriva ruperii aşchiilor 16 nu
poate fi utilizată.
Dacă este cazul, demontaţi apărătoarea pentru aspirare 19 şi
scoateţi apărătoarea împotriva ruperii aşchiilor 16.
Slăbiţi şurubul-fluture 14. Basculaţi scula electrică în lateral,
până când pe scala 23 va fi reglat unghiul dorit. Înşurubaţi din
nou strâns şurubul-fluture 14.

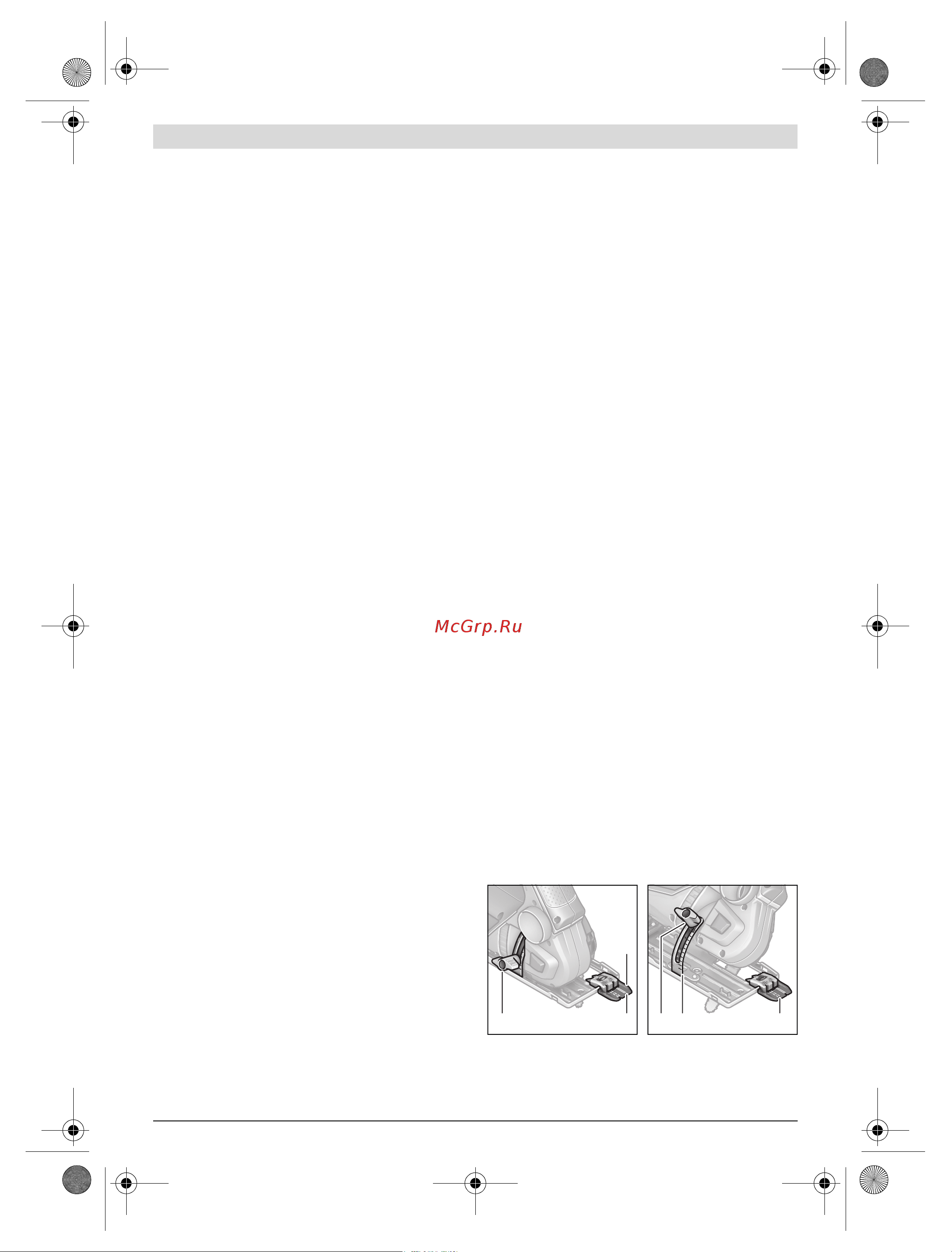

Controlul liniei de tăiere în cazul tăierilor oblice
În scopul controlului liniei de tăiere, pe fereastra de vizualiza-
re „Cut Control“ există un marcaj 9 de tăiere în unghi drept la
0 ° şi un marcaj 11 de tăiere oblică, în unghi de 45° , cu cădere
151
5
15
0
0
4545
45
1515
15
22,522,5
22,5
9
10
15 112315
22,52
2
,5
22,5
