54 | Українська
1 609 92A 2SV | (14.3.16) Bosch Power Tools
Монтаж/заміна робочого інструмента (див. мал. А і B)
При необхідності зніміть вже монтований робочий
інструмент.
Щоб зняти робочий інструмент, за допомогою ключа-
шестигранника 9 відпустіть гвинт 8 і зніміть інструмент.
Встановіть необхідний робочий інструмент (напр., врізне
пилкове полотно 7) на патрон 6 таким чином, щоб вигин
дивився донизу (див. сторінку з малюнком, позначки на
інструменті мають бути видні зверху).
Поверніть робочий інструмент в сприятливе для цієї
роботи положення і дайте йому сісти на кулачки патрона 6.
Можливі дванадцять положень з інтервалом в 30°.
Для полегшення монтажу вбудований магніт утримує
змінний робочий інструмент в необхідному положенні.
Закріпіть змінний робочий інструмент гвинтом 8.
Затягніть гвинт ключом-шестигранником 9 настільки, щоб
він вперся у змінний робочий інструмент.
Перевірте робочий інструмент на предмет міцної
посадки. Неправильно або погано закріплені робочі
інструменти можуть розхитатися під час експлуатації і
наразити Вас на небезпеку.
Монтаж і налаштування обмежувача глибини
Обмежувач глибини 12 можна використовувати при
роботах з сегментними пиляльними дисками.
При необхідності зніміть вже монтований робочий
інструмент.
Надіньте обмежувач глибини 12 надписаним боком
догори через патрон 6 на головку редуктора
електроінструменту.
Обмежувач глибини розрахований на наступну глибину
розпилювання:
– при сегментних пиляльних дисках ACZ 85 .. з діаметром
85 мм: глибина розпилювання 8 мм, 10 мм, 12 мм та
14 мм (вона зазначена на обмежувачі глибини великим
шрифтом, без дужок).
– при сегментних пиляльних дисках ACZ 100 .. з діаме-
тром 100 мм: глибина розпилювання 14 мм, 16 мм,
18 мм та 20 мм (вона зазначена на обмежувачі глибини
малим шрифтом, в дужках).
Встановіть сегментований пиляльний диск для необхідної
глибини розпилювання. Посуньте обмежувач глибини роз-
пилювання 12 від патрона 6 в напрямку робочого інстру-
мента, щоб робочий інструмент можна було вільно повер-
тати. Поверніть обмежувач глибини розпилювання 12 так,
щоб бажана глибина розпилювання знаходилася над ділян-
кого пильного диска, якою буде здійснюватися розпилю-
вання. Знову посуньте обмежувач глибини розпилювання
12 до упору на головку редуктора електроінструменту.
Знімайте обмежувач глибини 12 при розпилюванні з іншою
глибиною розпилювання та для роботи з іншими робочими
інструментами. Для цього демонтуйте робочий інструмент і
зніміть обмежувач глибини з головки редуктора.
Монтаж додаткової рукоятки (опціональне приладдя)
Додаткова рукоятка, що гасить вібрацію, забезпечує
зручну і надійну роботу.
Прикрутіть додаткову рукоятку в залежності від способу
роботи праворуч або ліворуч від головки редуктора.
Не продовжуйте користуватися електроінструмен-
том, якщо додаткова рукоятка пошкоджена. Не
здійснюйте жодних змін на додатковій рукоятці.

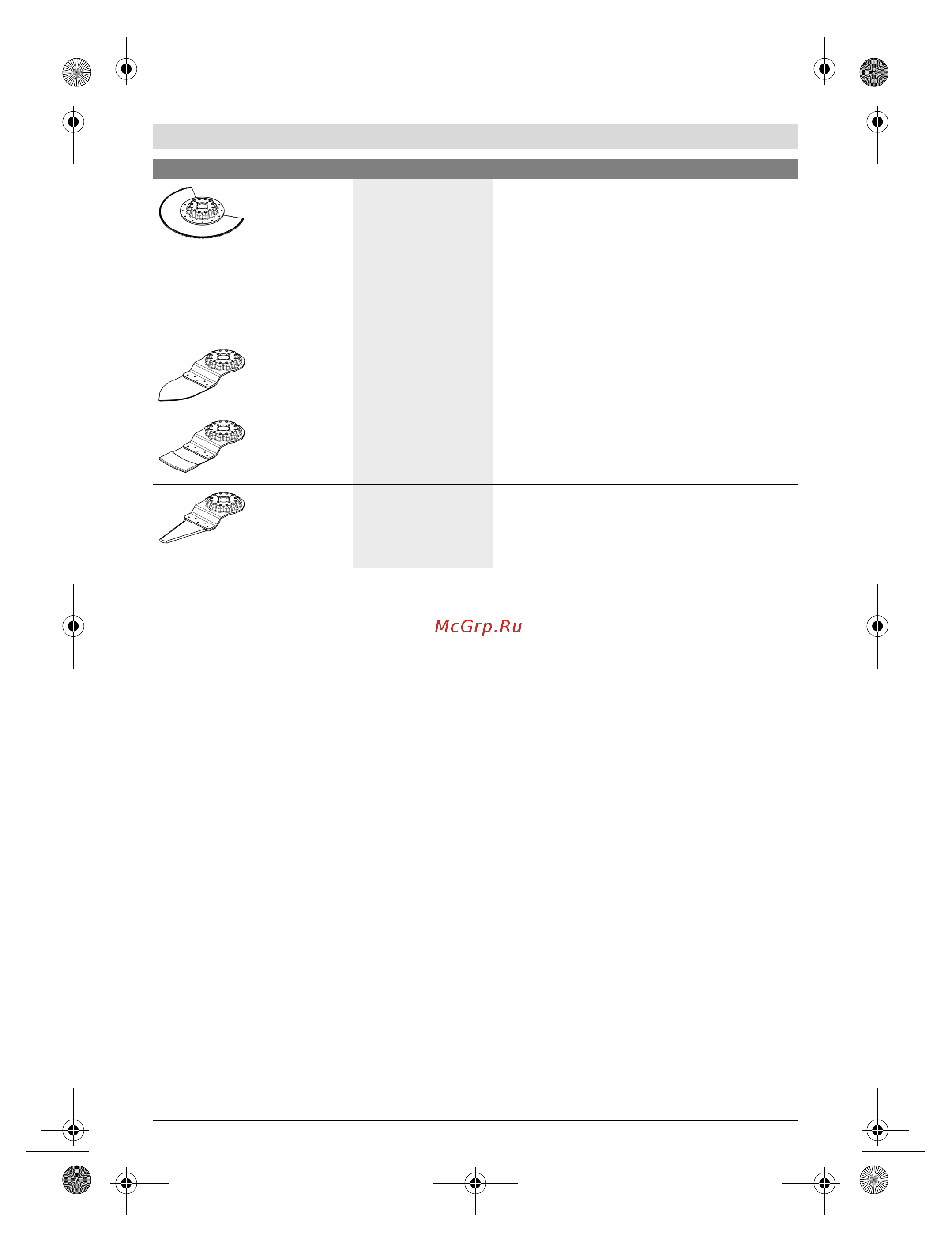

Біметалевий сег-
ментований ніж із
хвилястим лезом
ізоляційний матеріал,
ізоляційні плити,
плити для підлоги,
шумопоглинальні плити
для захисту від ударних
шумів,
картон,
килимове покриття,
гума,
шкіра
Точне різання м’яких матеріалів;
приклад: розкроювання ізоляційних плит, відрізання
ізоляційних матеріалів, що випирають, урівень
Твердосплавний
рифлений
шліфувальний
штифт
деревина,
фарба
Шліфування деревини або фарби у важкодоступних
місцях без шліфувальної шкурки;
приклад: шліфування фарби між стулками віконниць,
шліфування дерев’яних підлог в кутах
Твердосплавне
рифлене врізне
пилкове полотно
скловолокно,
цементний розчин,
деревина
Розпили із занурюванням у високоабразивних
матеріалах;
приклад: фрезерування тонких мозаїчних кахлів
Універсальний ніж
для швів з високо-
вуглецевої інстру-
ментальної сталі
(HCS)
компенсаційні шви,
віконна замазка,
ізоляційні матеріали
(мінеральна вата)
Різання і відрізання м’яких матеріалів;
приклад: різання силіконових компенсаційних швів або
віконної замазки
Робочий інструмент Матеріал Використання
