50
АНглійськА
Опис (рис. A)
УВАГА! Ніколи не модифікуйте електричні
інструменти та їхні деталі. Це може призвести до
пошкодження майна або тілеснихушкоджень.
1
Тригерний перемикач
2
Бокова ручка
3
Передня втулка (муфта)
4
Селектор режиму
5
Основна ручка
6
Тримач біт
7
Муфта
8
Акумулятор
9
Кнопка розблокування
акумулятора
10
Електронний регулятор
швидкості і сили удару
11
Червоний світлодіодний
індикатор системи
контролю крутного
моменту
12
Жовтий світлодіодний
індикатор сервісного
обслуговування
Область застосування
Ваш перфоратор призначений для професійних робіт з
свердління, довбання і буріння бетону тацегли.
НЕ використовуйте за умов підвищеної вологості або в
присутності легкозаймистих рідин тагазів.
Цей перфоратор є професійним електричнимінструментом.
Не дозволяйте дітям підходити на небезпечну відстань
та торкатися інструмента. Використання інструмента
недосвідченими операторами потребуєнагляду.
Розташування коду дати (Рис. A)
Код дати
13
, що включає також рік виробництва, зазначений
на корпусі.
Приклад:
2019 XX XX
Рік виробництва
Маркування інструмента

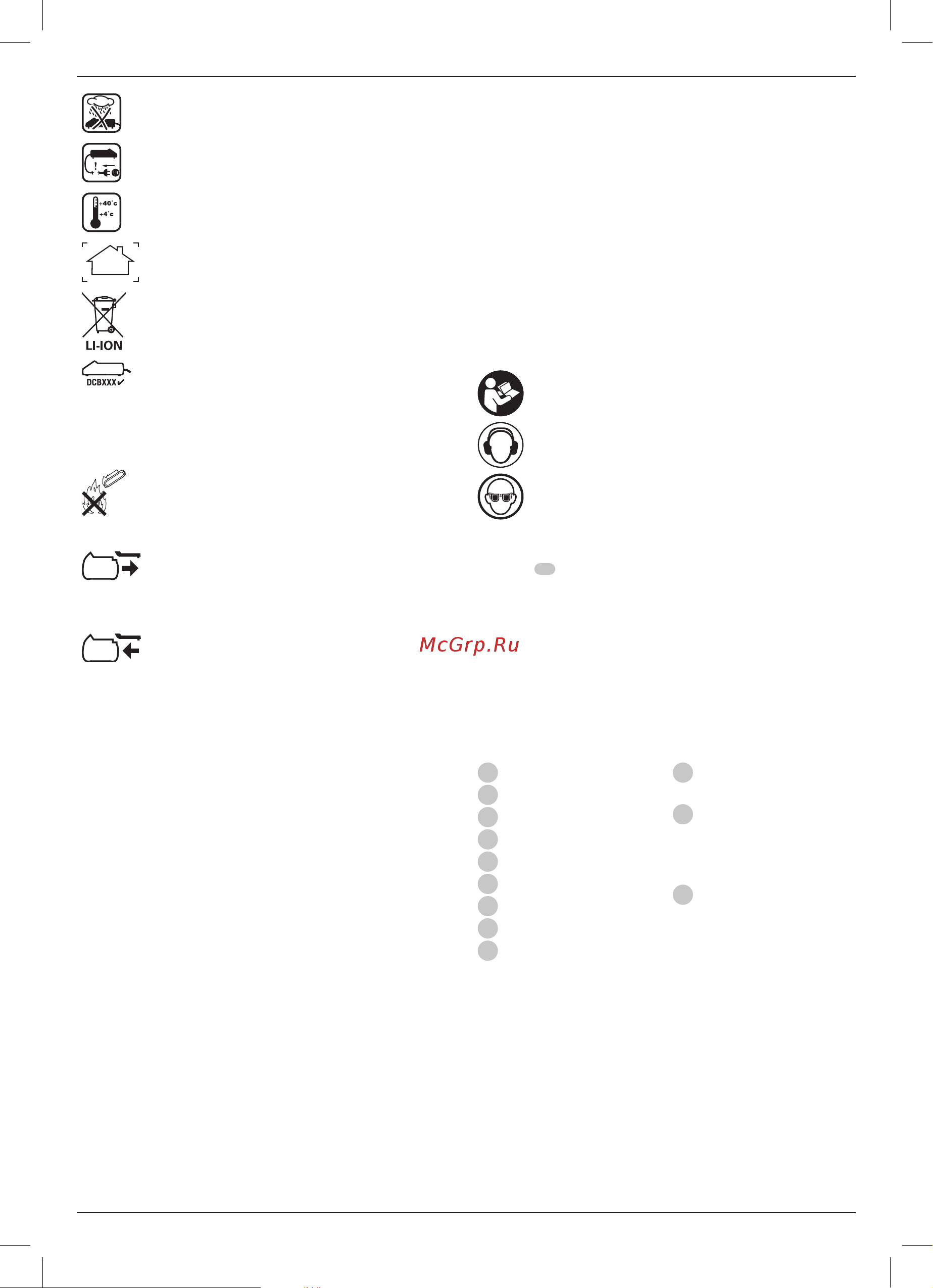

На інструменті є наступні піктограми:
Прочитайте інструкції цього керівництва
передвикористанням.
Використовуйте засоби захисту органівслуху.
Використовуйте засоби захистуочей.
Комплект поставки
Комплект містить:
1 Перфоратор
1 Бокова ручка
1 Зарядний пристрій
1 Літій-іонний акумулятор (моделі C1, D1, L1, M1, P1, S1, T1,
X1, Y1)
2 Літій-іонні акумулятори (моделі C2, D2, L2, M2, P2, S2, T2,
X2, Y2)
3 Літій-іонні акумулятори (моделі C3, D3, L3, M3, P3, S3, T3,
X3, Y3)
1 Посібник з експлуатації
ПРиМіТкА. Акумулятори, зарядні пристрої та коробки для
зберігання не входять до комплекту моделей N. Акумулятори
та зарядні пристрої не входять до комплекту моделей NT.
Моделі B мають акумулятори для пристроїв з підтримкою
Bluetooth®.
Тип акумулятора
Пристрій DCH614 працює від акумулятора потужністю
54вольт.
Для експлуатації придатні акумулятори наступних моделей:
DCB546, DCB547, DCB548. Див. додатковуінформацію у
розділі Технічні дані.
Не піддавайте впливу води.
Негайно замінюйте пошкоджений дрітживлення.
Заряджайте акумулятор за температури 4–40 °C.
Лише для використання вприміщенні.
Утилізуйте акумулятори з належною турботою
про навколишнєсередовище.
Заряджайте акумулятори
DeWALT
лише за
допомогою спеціальних зарядних пристроїв
DeWALT
. Зарядка інших акумуляторних батарей,
ніж призначені
DeWALT
, у зарядному пристрої
DeWALT
може призвести до їх вибуху або інших
небезпечнихситуацій.
Не спалюйтеакумулятори.
ВИКОРИСТАННЯ (без кришки для
транспортування). Приклад: Значення Вт-год
становить 108Вт-год (1акумулятор потужністю
108Вт-год).
ТРАНСПОРТУВАННЯ (зі встановленою кришкою
для транспортування). Приклад: Значення
Вт-год становить 3×36Вт-год (3акумулятори
потужністю 36Вт-год).
ПРиМіТкА. Текстовий знак та логотипи Bluetooth® є
зареєстрованими товарними знаками, що належать
компанії Bluetooth®, SIG, Inc. Будь-яке використання
таких знаків компанією
DeWALT
здійснюється згідно з
ліцензією. Інші торгові марки та торгові назви є власністю
відповіднихвласників.
• Перевірте інструмент, деталі та приладдя
на пошкодження, що могли виникнути під
частранспортування.
• Перед використанням уважно прочитайте та повністю
зрозумійте цейпосібник.
