Инструкции по использованию устройства AIS 600 3
Примечания
* Устройство AIS 600 должно быть подключено к GPS-антенне GA 30, которая входит в комплект. Устройство AIS 600 не обменивается GPS-информацией с другими бортовыми устройствами. GPS-информация на имеющиеся на судне
картплоттеры должна поступать через отдельную антенну (например, GPS 17x).
** Устройство AIS 600 не обязательно должно использоваться совместно с VHF-радиоустройством, однако при наличии обоих устройств они могут подключаться к одной VHF-антенне.
Сведения о подключении
проводки для перехода в режим
радиомолчания и передачи
сообщений о состоянии
безопасности (SRM)
см. на стр. 8.
Переключатель режима
радиомолчания
(дополнительно;
не входит в комплект)
Переключатель для
отправки SRM-сообщений
(дополнительно;
не входит в комплект)
VHF-радиоустройство**
(дополнительно;
не входит в комплект)
GPS-антенна GA 30*
(входит в комплект)
GPS-антенна GPS 17x*
(не входит в комплект)
Картплоттер
(дополнительно; не входит в комплект)
Сеть NMEA 2000 — стр. 7
Питание сети NMEA 2000
(не входит в комплект)
RF-кабель к VHF-антенне
(не входит в комплект)
Переходной RF-кабель
(входит в комплект)
Кабель питания/данных AIS 600 (входит в комплект)
Отводной кабель NMEA 2000
(входит в комплект)
12 или 24 В пост. тока
Питание картплоттера
Питание VHF-радиоустройства

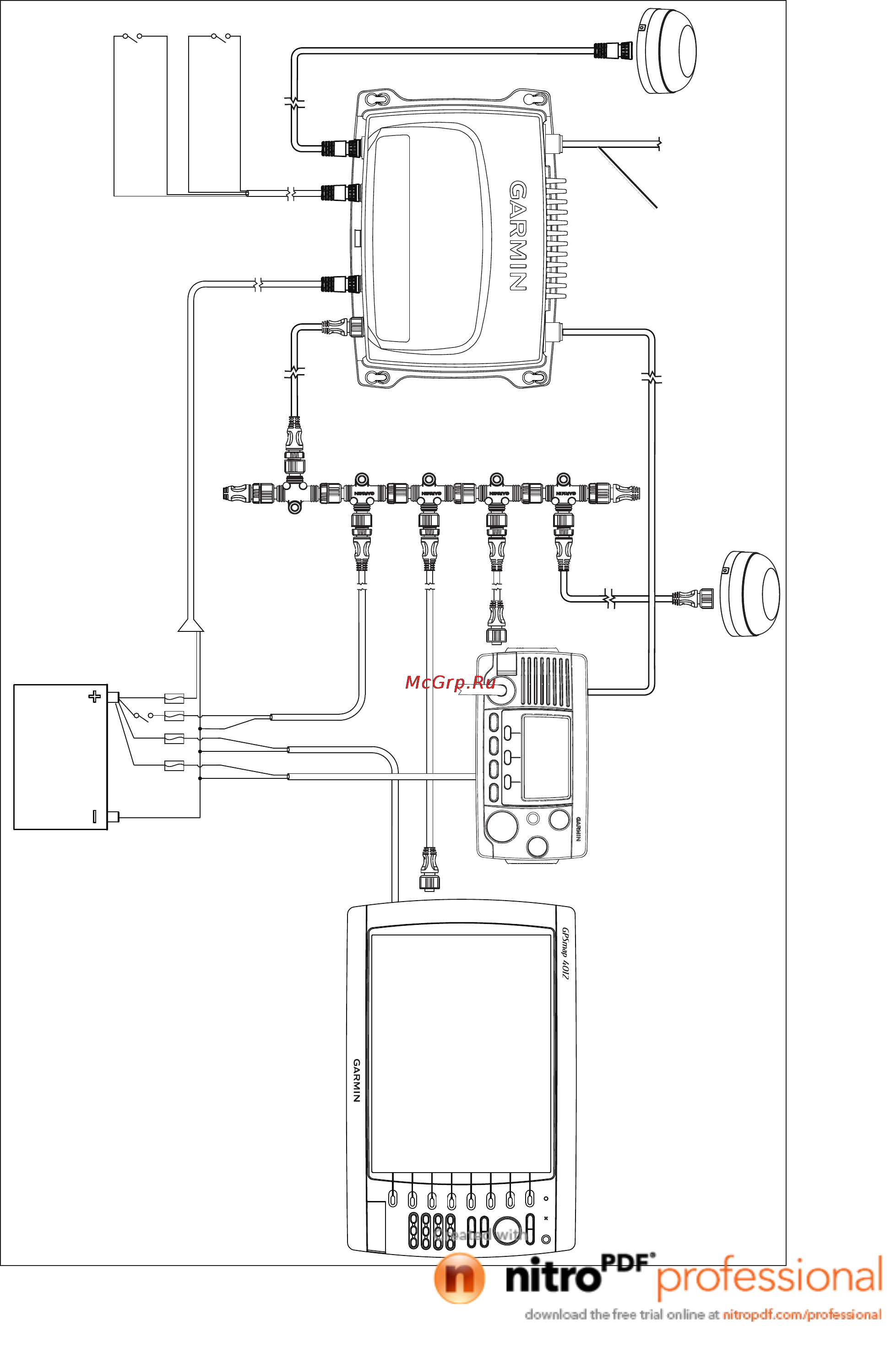

Монтажная схема проводки AIS 600 (устройство AIS 600 подключено к картплоттеру через сеть NMEA 2000)
Кабель SRM – входит в комплект
AIS 600
