8 Инструкции по использованию устройства AIS 600
Подключение устройства AIS 600 к устройству с поддержкой стандарта NMEA 0183 (дополнительно)
Подключить устройство AIS 600 к картплоттеру с поддержкой стандарта NMEA 0183 можно при помощи неизолированных проводов кабеля питания/данных AIS 600. Подключите
неизолированные провода для устройств стандарта NMEA 0183 к картплоттеру Garmin, как указано на монтажной схеме проводки на стр. 4. Схема подключения устройства AIS 600 к
картплоттерам другого производителя (не Garmin) приводится ниже. Для удлинения проводки следует использовать провода 22 AWG.

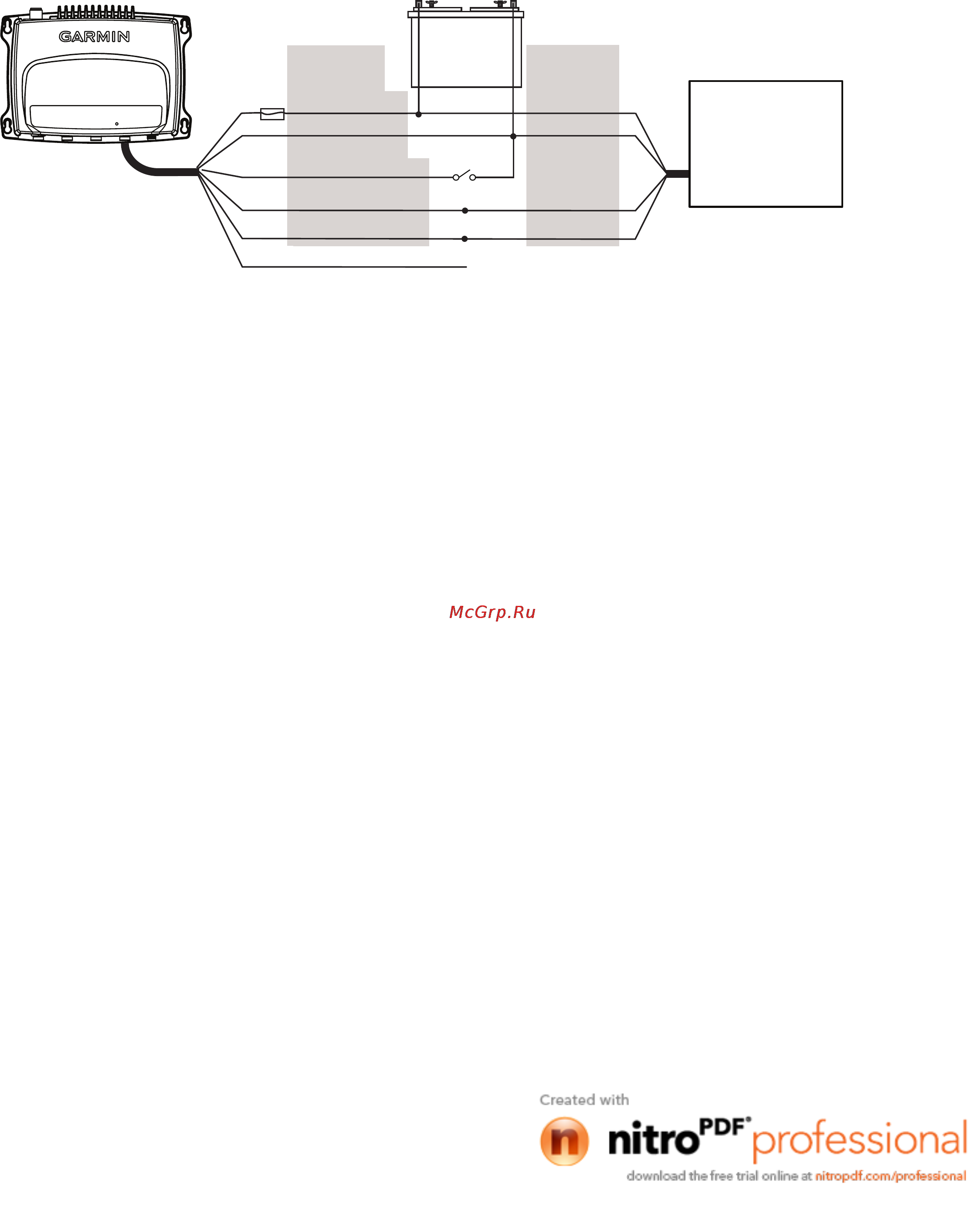

Подключение устройства AIS 600 к устройству с поддержкой стандарта NMEA 0183 другого производителя
+
-
>
>
>
>
Картплоттер с
поддержкой стандарта
NMEA 0183
Приемопередатчик
AIS 600
Батарея
12 или 24 В пост.
тока
Серый [Tx A (+)]
Розовый [Tx B (-)]
Красный [питание (+)]
Черный [масса (-)]
Rx A (+)
Rx B (-)
Питание +
Масса -
Цвет провода
[назначение]
Назначение
провода
Предохранитель 5 А
Зеленый [выбор скорости]
Не подключено = 38400 (высок.)
Подключено к отриц. полюсу аккумулятора (-) = 4800 (стандарт.)
Желтый
[выключатель – стр. 5]
Примечания
• Сведения о полярности соединения проводов (Rx) устройства с поддержкой стандарта NMEA 0183 см. в прилагаемых к нему инструкциях по установке.
• Если в устройстве с поддержкой стандарта NMEA 0183 предусмотрен только один провод для приема данных (Rx), то он соединяется с серым проводом [Tx A (+)] устройства AIS 600;
при этом розовый провод [Tx B (-)] не используется.
• Устройство AIS 600 поддерживает передачу данных по стандарту NMEA 0183 на скорости 38400 бод (по умолчанию) или 4800 бод. Для того чтобы установить скорость вывода данных
равной 4800 бод, соедините зеленый провод кабеля питания/данных устройства AIS 600 с отрицательным (-) полюсом аккумулятора. Для переключения скорости передачи данных
вручную между зеленым проводом и отрицательным (-) полюсом аккумулятора можно установить переключатель.
Подключение к устройству AIS 600 физического переключателя для отправки сообщений о состоянии
безопасности (SRM) или перехода в режим радиомолчания (дополнительно)
Подключение к устройству AIS 600 переключателя режима радиомолчания
В режиме радиомолчания устройство осуществляет только прием сигналов AIS; информация о местоположении судна не передается.
Переключатель режима радиомолчания соединяется с неизолированными проводами кабеля SRM из комплекта. Соедините желтый провод кабеля SRM с одним зажимом однополюсного
переключателя (не входит в комплект), а зеленый провод этого кабеля — со вторым зажимом. Для перевода устройства AIS 600 в режим радиомолчания замкните переключатель.
Подключение к устройству AIS 600 переключателя отправки сообщений о состоянии безопасности (SRM)
Переключатель отправки сообщений о состоянии безопасности соединяется с неизолированными проводами кабеля SRM из комплекта. Соедините белый провод кабеля SRM с одним
зажимом однополюсного переключателя (не входит в комплект), а черный провод этого кабеля — со вторым зажимом. Если переключатель установлен, при его замыкании устройство
передает сигнал срочности ("pan-pan"). При замыкании переключателя устройство AIS 600 отправляет сигналы срочности с частотой один раз в минуту.
Использование устройства AIS 600
Если устройство AIS 600 подключено к картплоттеру с поддержкой стандарта NMEA 2000 или NMEA 0183, сведения об использовании поддерживаемых картплоттером функций AIS
см. в руководстве пользователя к нему.
Если же устройство AIS 600 к картплоттеру не подключено (только передача информации о местоположении), обязательно установите выключатель питания, соединив его с желтым
проводом кабеля питания/данных AIS 600 (см. стр. 5). Чтобы включить устройство AIS 600 и передать информацию о местоположении судна, замкните переключатель. Чтобы
выключить устройство AIS 600, разомкните переключатель.
ПримечАние. Если на борту имеются другие устройства, способные принимать данные AIS, они обнаружат устройство AIS 600 и определят угрозу столкновения, так как
устройства установлены на одном судне. Во избежание подобной ситуации, возможно, вам придется отключить все другие приемники AIS.
